전기기기란 무엇인가? 전동기·발전기·변압기를 에너지 변환 관점에서 이해하기

전기공학을 공부하다 보면 비교적 초반부터 ‘전기기기’라는 과목을 만나게 된다. 전동기, 발전기, 변압기처럼 이름은 익숙하지만 각각을 따로 배우다 보면 처음에는 서로 어떤 관계가 있는지 잘 보이지 않을 수 있다.

하지만 전기기기를 하나의 관점으로 묶어서 보면 생각보다 구조는 단순하다.

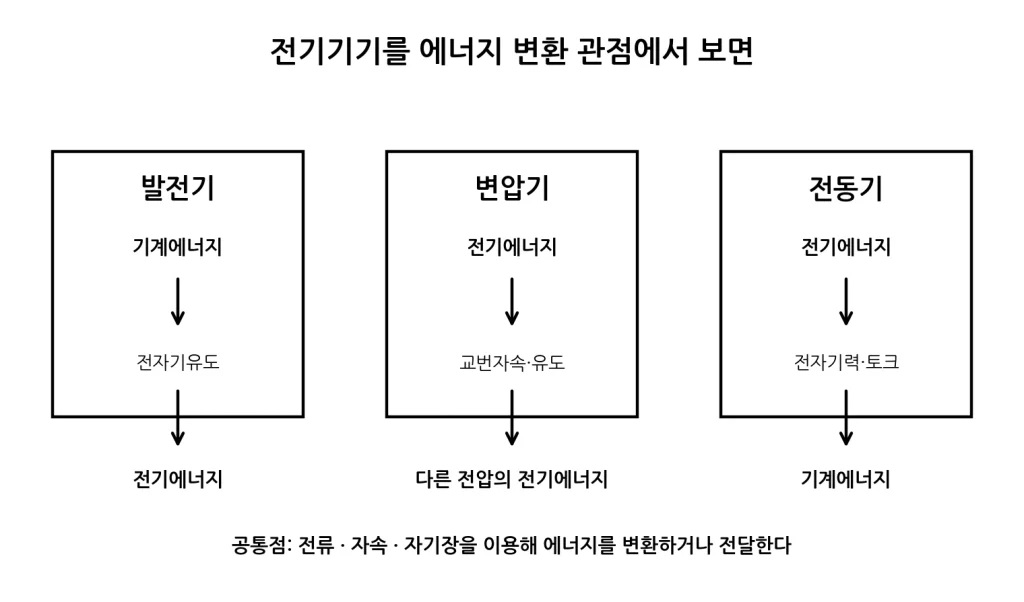

전기기기는 기본적으로 전기에너지를 다른 형태의 에너지로 변환하거나, 다른 형태의 에너지를 다시 전기에너지로 바꾸는 장치라고 볼 수 있다.

전동기는 전기에너지를 기계적인 회전에너지로 바꾸고, 발전기는 반대로 기계적인 회전에너지를 전기에너지로 변환한다. 변압기는 회전하는 부분은 없지만 전기에너지를 자기장을 매개로 다른 전압의 전기에너지로 전달한다.

이 글에서는 전기기기를 단순히 종류별로 나열하는 대신, 각각의 기기가 어떤 원리로 에너지를 변환하는지부터 살펴보려고 한다.

전기기기란 무엇인가

전기기기(Electrical Machine)는 전자기적인 현상을 이용해 에너지를 변환하거나 전달하는 장치를 의미한다.

대표적으로 다음과 같은 기기가 있다.

• 변압기
• 직류전동기와 직류발전기
• 유도전동기
• 동기전동기와 동기발전기

이 기기들은 구조와 사용 목적은 다르지만 공통적으로 자기장과 전류 사이의 관계를 이용한다.

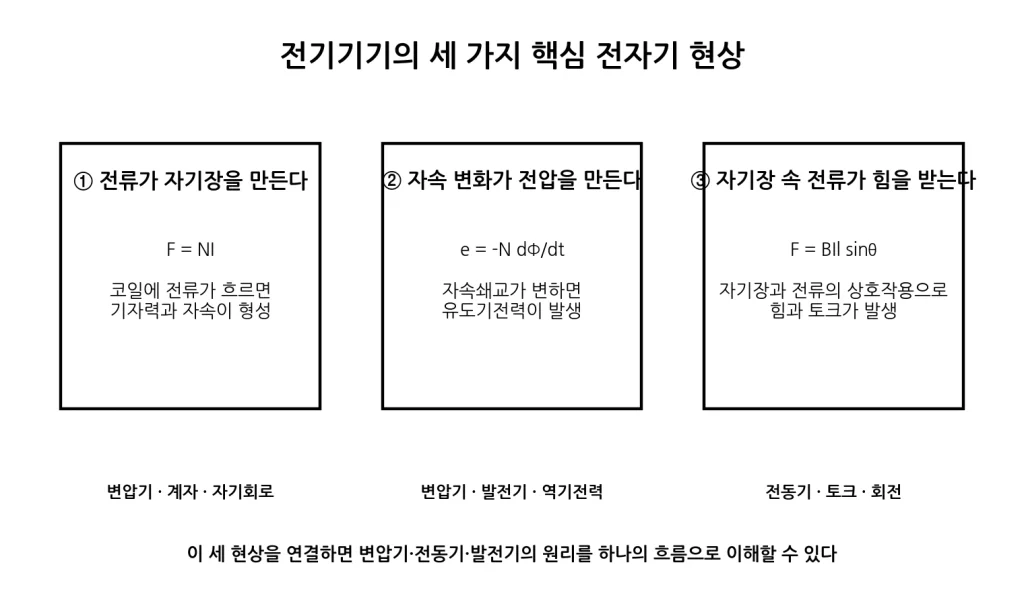

즉, 전기기기를 제대로 이해하려면 먼저 전류가 자기장을 만들고, 변화하는 자기장이 전압을 만들어내며, 자기장 속의 전류가 힘을 받을 수 있다는 사실을 이해해야 한다.

이 세 가지 현상이 대부분의 전기기기 동작 원리를 구성한다.

전기기기의 핵심은 에너지 변환이다

전기기기를 이해할 때 가장 먼저 생각하면 좋은 것이 에너지의 흐름이다.

예를 들어 전동기의 경우를 생각해보자.

전원에서 전동기로 전기에너지가 공급되면 전동기 내부의 권선에 전류가 흐른다. 전류는 자기장을 만들고, 이 자기장과 다른 자기장 사이의 상호작용으로 회전력이 발생한다.

이를 간단하게 나타내면 다음과 같다.

전기에너지 → 자기적 상호작용 → 기계적 에너지

전동기 축이 회전하면서 펌프나 팬, 컨베이어, 압축기 등을 움직일 수 있는 이유가 바로 이 과정 때문이다.

발전기는 이 흐름이 반대다.

터빈이나 엔진 등의 외부 동력으로 회전자를 돌리면 도체와 자기장 사이에 상대적인 운동이 생긴다. 이때 전자기 유도에 의해 전압이 발생하고, 외부 회로가 연결되어 있다면 전류를 공급할 수 있다.

기계적 에너지 → 자기적 상호작용 → 전기에너지

따라서 전동기와 발전기는 전혀 다른 장치라기보다, 에너지 변환 방향이 서로 반대인 전기기기라고 이해하는 것이 더 정확하다.

변압기도 전기기기에 포함되는 이유

전동기와 발전기는 회전하는 기계이기 때문에 ‘전기기기’라는 이름이 자연스럽게 느껴진다.

그런데 변압기에는 회전축이 없다.

그럼에도 변압기를 전기기기의 중요한 한 종류로 분류하는 이유는 전자기 유도를 이용해 전기에너지를 전달하기 때문이다.

변압기의 1차 권선에 교류전압을 인가하면 교류전류에 의해 철심 내부에 시간에 따라 변화하는 자속이 형성된다.

이 변화하는 자속은 2차 권선을 통과하면서 전압을 유도한다.

즉,

1차 전기에너지 → 자기 에너지 → 2차 전기에너지

의 과정을 거치게 된다.

이때 주파수는 일반적으로 그대로 유지되지만 권선의 감은 수, 즉 권수비에 따라 전압과 전류의 크기가 변한다.

따라서 변압기는 기계적 운동 없이 전기에너지의 전압 수준을 바꾸는 정지형 전기기기라고 부른다.

반대로 전동기와 발전기처럼 회전자가 존재하는 장치는 회전기라고 부른다.

전기기기는 크게 정지기와 회전기로 구분할 수 있다

전기기기를 구조적인 관점에서 보면 크게 두 종류로 나눌 수 있다.

첫 번째는 정지기다.

대표적인 정지기가 변압기다. 변압기는 정상적으로 동작하는 동안 회전하는 주요 부품이 없다.

두 번째는 회전기다.

직류기, 유도기, 동기기 등이 이에 해당한다.

회전기 내부에는 일반적으로 고정되어 있는 부분인 고정자와 회전하는 부분인 회전자가 존재한다.

고정자는 영어로 Stator, 회전자는 Rotor라고 한다.

이 두 부분에서 생성되는 자기장과 전류의 상호작용을 이용해 회전력을 만들거나 전기에너지를 생산한다.

전동기는 왜 회전하는가

전동기의 회전 원리를 가장 기본적으로 설명하면 자기장 속의 전류가 힘을 받는 현상으로 볼 수 있다.

전류가 흐르는 도체를 자기장 안에 놓으면 도체에는 힘이 작용한다.

도체가 받는 힘의 크기는 기본적으로 다음과 같은 관계를 가진다.

F = BIl sinθ

여기에서

F는 도체에 작용하는 힘,

B는 자속밀도,

I는 도체에 흐르는 전류,

l은 자기장 안에 놓인 도체의 유효 길이,

θ는 자기장과 전류 방향 사이의 각도다.

전동기 내부에서는 이러한 힘이 회전자 여러 부분에 작용하면서 회전축을 중심으로 토크를 만든다.

토크는 물체를 회전시키려는 힘의 효과를 의미한다.

즉 전동기의 핵심은 단순히 ‘전기가 들어가면 축이 돈다’가 아니라,

전류 → 자기장 → 전자기력 → 토크 → 회전

이라는 과정을 거치는 것이다.

발전기는 왜 전압을 발생시키는가

발전기의 기본 원리는 패러데이의 전자기 유도 법칙으로 설명할 수 있다.

도체를 통과하는 자속이 시간에 따라 변화하면 도체에는 유도기전력이 발생한다.

이를 기본적인 형태로 나타내면 다음과 같다.

e = -N(dΦ/dt)

여기서

e는 유도기전력,

N은 코일의 권수,

Φ는 코일을 통과하는 자속이다.

식에 포함된 음의 부호는 렌츠의 법칙을 나타낸다.

즉 발생한 유도전류는 자신을 만들어낸 자속의 변화를 방해하는 방향으로 흐르려는 성질을 가진다.

발전기에서는 회전자가 회전하면서 코일과 자기장 사이에 상대적인 변화가 발생한다.

그 결과 코일을 통과하는 자속이 계속 변하고 전압이 유도된다.

전동기와 발전기는 완전히 다른 기계가 아니다

전기기기를 공부할 때 중요한 관점 중 하나가 전동기와 발전기의 가역성이다.

많은 전기기기는 에너지의 흐름에 따라 전동기로도 동작할 수 있고 발전기로도 동작할 수 있다.

예를 들어 전동기에 전력을 공급하면 회전축에서 기계적 출력을 얻을 수 있다.

반대로 외부에서 회전축을 일정 조건 이상으로 구동하면 전기에너지를 만들어낼 수도 있다.

실제로 이러한 특성은 전기자동차의 회생제동에서도 활용된다.

자동차가 가속할 때는 전동기가 전기에너지를 기계적인 회전에너지로 바꿔 바퀴를 구동한다.

반대로 감속할 때는 바퀴의 회전력을 이용해 전동기를 발전기처럼 동작시키고, 일부 운동에너지를 다시 전기에너지로 회수한다.

즉 같은 전기기기라도 에너지가 어느 방향으로 이동하느냐에 따라 역할이 달라질 수 있다.

전기기기의 주요 종류

전기기기 과목에서 본격적으로 배우는 기기는 크게 변압기, 직류기, 유도기, 동기기로 구분할 수 있다.

변압기

변압기는 전자기 유도를 이용해 교류전압의 크기를 바꾸는 장치다.

발전소에서 생산된 전력을 장거리로 송전할 때 전압을 높이는 승압용 변압기가 사용되고, 실제 수용가에서는 다시 적절한 전압으로 낮추기 위해 강압용 변압기가 사용된다.

변압기를 공부할 때는 권수비뿐 아니라 다음과 같은 내용이 중요하다.

철심과 권선의 구조, 여자전류, 철손과 동손, 누설자속, 등가회로, 전압변동률, 효율, 결선방식 등이 서로 연결되어 있다.

직류기

직류기는 직류전원을 이용하는 회전 전기기기다.

직류전동기와 직류발전기가 있으며 구조적으로는 계자, 전기자, 정류자, 브러시 등이 중요한 역할을 한다.

특히 정류자와 브러시는 직류기의 특징적인 구성요소다.

직류전동기는 속도제어 특성이 좋아 과거부터 다양한 산업설비에서 사용되어 왔다.

유도기

산업현장에서 가장 널리 사용되는 전동기 가운데 하나가 유도전동기다.

특히 3상 농형 유도전동기는 구조가 비교적 단순하고 견고하며 유지보수가 용이해 펌프, 팬, 압축기, 컨베이어 등 다양한 설비에 사용된다.

유도전동기를 이해하기 위해서는 회전자계와 동기속도, 슬립, 회전자 유도전류, 토크 발생 원리를 연결해서 이해해야 한다.

특히 유도전동기의 회전자가 동기속도에 정확히 도달하지 못하는 이유는 유도전동기의 동작 원리를 이해하는 핵심 중 하나다.

동기기

동기기는 회전자의 속도가 회전자계의 속도와 같은 기기다.

회전자계의 회전속도를 동기속도라고 하며 다음 식으로 나타낼 수 있다.

Ns = 120f / P

여기서

Ns는 동기속도(rpm),

f는 전원 주파수(Hz),

P는 극수다.

예를 들어 60Hz 전원에서 4극 전동기의 동기속도는

Ns = (120 × 60) / 4 = 1800rpm

이 된다.

동기발전기는 발전소에서 전력을 생산하는 핵심 설비로 사용되며, 동기전동기는 일정한 회전속도가 필요한 설비나 역률 개선 등의 목적으로 사용될 수 있다.

전기기기에서 자기회로가 중요한 이유

전기기기를 배우다 보면 전기회로뿐 아니라 자기회로라는 개념도 자주 등장한다.

전기회로에서는 전압이 전류를 흐르게 한다면 자기회로에서는 기자력이 자속을 형성한다고 볼 수 있다.

전기회로의 옴의 법칙

V = IR

과 비슷한 형태로 자기회로에서는

Φ = F / Rm

과 같은 관계를 사용할 수 있다.

여기서

Φ는 자속,

F는 기자력,

Rm은 자기저항이다.

기자력은 일반적으로 권수와 전류의 곱으로 표현할 수 있다.

F = NI

즉 코일의 감은 수가 많거나 전류가 커질수록 자기장을 만들어내는 능력이 증가한다.

이러한 자기회로 개념은 변압기의 철심, 전동기의 고정자와 회전자, 발전기의 계자 시스템 등을 이해하는 데 매우 중요하다.

철심은 왜 필요한가

전기기기 내부를 보면 철심이 사용되는 경우가 많다.

철심을 사용하는 가장 큰 이유는 자속이 쉽게 통과할 수 있는 경로를 만들어주기 위해서다.

공기보다 투자율이 높은 자성체를 이용하면 같은 기자력으로 더 많은 자속을 형성할 수 있다.

하지만 철심을 사용하면 새로운 문제가 발생한다.

대표적으로 히스테리시스손과 와전류손이다.

자속이 계속 변화하면 철심 내부에서 에너지 손실이 발생하고 열로 변환된다.

그래서 실제 전기기기의 철심은 단순한 철 덩어리로 만드는 것이 아니라 얇은 전기강판을 여러 장 겹친 적층구조로 제작하는 경우가 많다.

이 부분은 전기기기의 효율과 발열을 이해하는 데 매우 중요한 내용이며 별도의 글에서 자세히 다룰 예정이다.

실제 전기기기에서는 손실이 발생한다

이론적으로 입력에너지가 모두 출력에너지로 변환되면 가장 이상적이다.

하지만 실제 전기기기에서는 여러 가지 손실이 발생한다.

대표적으로 다음과 같은 손실이 있다.

동손은 권선의 저항 때문에 발생하는 손실이다.

Pcu = I²R

관계로 표현할 수 있기 때문에 전류가 증가할수록 손실이 크게 증가한다.

철손은 철심에서 발생하는 손실로 히스테리시스손과 와전류손으로 나눌 수 있다.

회전기에서는 베어링 마찰이나 냉각팬, 공기저항 등으로 인한 기계손도 발생한다.

따라서 전기기기의 효율은 다음과 같이 생각할 수 있다.

효율 = 출력 / 입력 × 100%

또는

효율 = 출력 / (출력 + 손실) × 100%

으로 나타낼 수 있다.

전기기기의 손실을 줄이는 것은 단순한 전력 절감 문제를 넘어 기기의 온도상승과 절연수명에도 직접적인 영향을 준다.

정격이라는 개념이 중요한 이유

전동기나 변압기의 명판을 보면 정격전압, 정격전류, 정격출력, 정격주파수 같은 값이 표시되어 있다.

여기서 정격은 단순한 권장값이 아니다.

해당 전기기기가 설계된 조건에서 정상적인 온도상승과 절연성능을 유지하면서 사용할 수 있도록 정해진 기준이라고 볼 수 있다.

예를 들어 전동기에 과도한 부하가 걸리면 전류가 증가할 수 있다.

전류가 증가하면 I²R에 따라 동손이 증가하고 내부 온도가 올라간다.

온도가 지나치게 상승하면 권선의 절연물이 빠르게 열화되고 결국 절연파괴나 권선소손으로 이어질 수 있다.

따라서 전기기기를 공부할 때는 단순히 회전 원리만 이해하는 것이 아니라 전류, 손실, 발열, 절연, 냉각을 하나의 흐름으로 연결해서 이해하는 것이 중요하다.

전기기기를 공부할 때 공식만 외우면 어려워지는 이유

전기기기에는 공식이 상당히 많이 등장한다.

변압기의 권수비, 유도전동기의 동기속도와 슬립, 직류기의 역기전력, 동기기의 출력 등 다양한 식을 공부하게 된다.

하지만 공식만 따로 외우기 시작하면 조금만 조건이 바뀌어도 문제가 어렵게 느껴질 수 있다.

반대로 에너지와 자기장의 흐름을 먼저 이해하면 공식이 무엇을 의미하는지 자연스럽게 연결된다.

예를 들어 유도전동기의 슬립도 단순한 속도차 공식으로 외우는 것보다 다음 과정을 이해하는 것이 중요하다.

회전자계가 회전한다.

회전자와 회전자계 사이에 상대속도가 생긴다.

상대속도 때문에 회전자에 유도기전력이 발생한다.

유도전류가 흐른다.

회전자 전류와 자기장의 상호작용으로 토크가 발생한다.

이 과정을 이해하면 왜 회전자가 동기속도와 완전히 같아져서는 안 되는지도 자연스럽게 설명할 수 있다.

전기기기의 핵심은 서로 연결되어 있다

변압기, 직류기, 유도기, 동기기는 겉으로 보면 서로 다른 기계처럼 보인다.

하지만 조금 더 깊게 보면 모두 다음 개념을 공유하고 있다.

전류가 자기장을 만든다.

변화하는 자속이 전압을 만든다.

자기장과 전류의 상호작용으로 힘이 발생한다.

에너지 변환 과정에서는 손실이 발생한다.

손실은 결국 열로 바뀌며 기기의 효율과 수명에 영향을 준다.

결국 전기기기를 깊이 이해한다는 것은 각각의 기계 이름과 공식을 많이 외우는 것이 아니라, 전류와 자속 그리고 에너지의 흐름을 이해하는 것이라고 할 수 있다.

마무리

전기기기는 발전소에서 생산된 전력이 산업현장과 가정에서 실제로 사용되기까지 거의 모든 과정에 관여한다.

발전기는 기계적 에너지를 전기에너지로 변환하고, 변압기는 전압을 적절한 수준으로 바꾸며, 전동기는 다시 전기에너지를 기계적인 힘으로 변환한다.

따라서 변압기, 전동기, 발전기를 각각 별개의 기계로 이해하기보다 전자기 현상을 이용해 에너지를 변환하고 전달하는 장치라는 공통된 관점에서 접근하면 이후 내용을 이해하기 훨씬 쉬워진다.

다음 글에서는 이러한 전기기기의 내부에서 반복적으로 등장하는 철심과 자속이 왜 중요한지, 그리고 자기회로가 실제 전기기기에서 어떤 역할을 하는지 좀 더 깊게 살펴보려고 한다.
