일반 전동기를 인버터에 연결해도 될까? 적용 전에 확인할 조건

상용전원에서 잘 사용하던 전동기에 인버터를 달면 속도조절이 가능해진다. 그런데 실제 현장에서는 “일반 모터도 그대로 써도 되는가?”라는 질문이 남는다. 처음 시운전에서 회전했다고 해서 모든 속도와 부하에서 연속운전이 가능한 것은 아니다.

일반 3상 유도전동기도 조건에 맞으면 인버터로 운전할 수 있다. 다만 적용 가능 여부는 모터와 인버터의 조합, 배선, 부하, 운전속도 범위를 함께 보고 판단해야 한다. 이 글은 일반 산업용 3상 유도전동기의 적용 검토를 다룬다. 단상 콘덴서 모터, 방폭 모터, 영구자석 모터 등은 각각의 전용 조건을 확인해야 한다.

먼저 전압과 결선을 한 쌍으로 읽는다

모터 명판에 전압과 결선이 두 개씩 적혀 있다면 앞뒤 값을 짝으로 읽어야 한다. 예를 들어 380/660V Δ/Y 표기는 일반적으로 380V에서 델타결선, 660V에서 성형결선으로 운전한다는 뜻이다. 실제 단자대 연결과 제조사의 결선도를 함께 확인한다.

성형결선의 권선 상전압은 선간전압의 1/√3, 델타결선의 권선 상전압은 선간전압과 같다. 같은 선간전압에서 결선만 바꾸면 권선에 걸리는 전압이 달라진다. 두 전압 표시는 아무 전압이나 아무 결선으로 사용해도 된다는 의미가 아니다.

반대로 220/380V Δ/Y 모터를 380V에서 사용한다면 명판상 성형결선에 해당한다. 앞의 예와 혼동하면 권선에 과전압을 줄 수 있다. 전류도 해당 결선과 전압에 맞는 명판값을 선택해야 한다.

전동기 명판은 출발점이지만, 명판의 정현파 정격만으로 모든 PWM 운전조건을 보증하는 것은 아니다. 인버터 출력전압 범위와 모터 종류의 지원 여부도 확인해야 한다.

속도를 낮춰도 같은 kW를 계속 요구할 수 있을까?

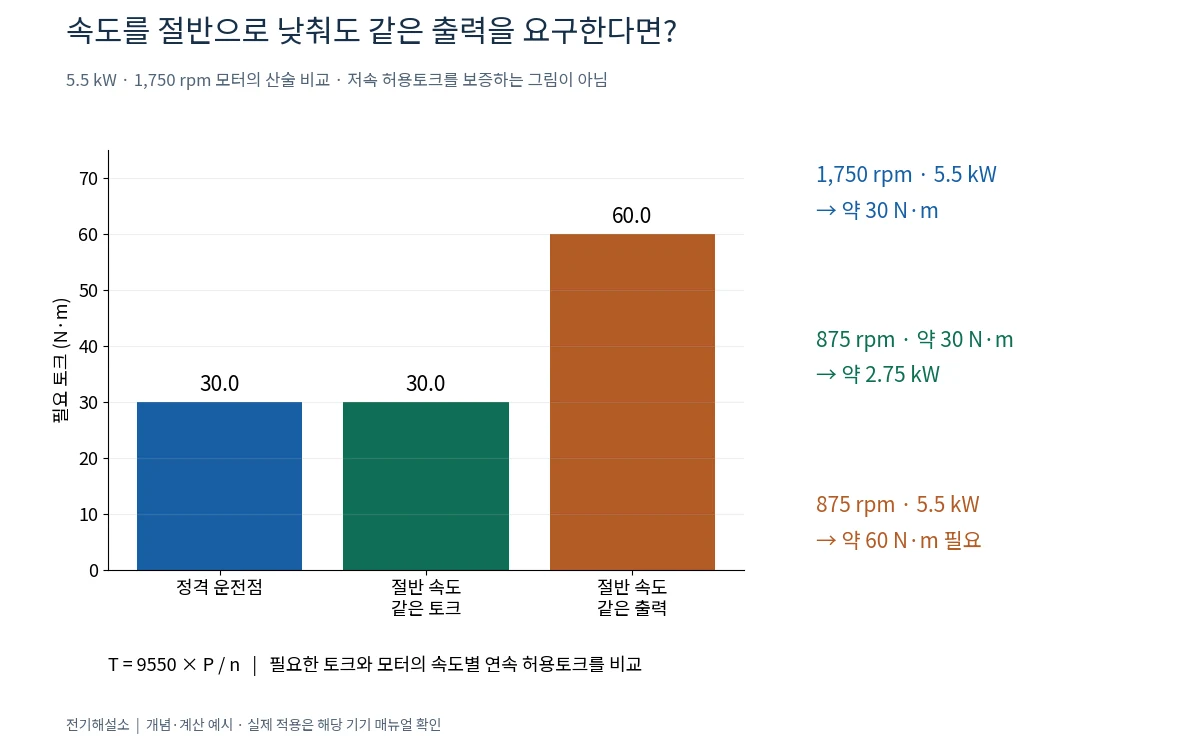

축출력은 P[kW] = T[N·m] × n[rpm] / 9550이다. 5.5kW를 1,750rpm에서 전달하는 모터의 정격토크는 약 30.0N·m다. 이 토크를 유지하면서 속도를 875rpm으로 낮추면 축출력은 약 2.75kW가 된다.

875rpm에서도 5.5kW를 요구하면 필요한 토크는 약 60.0N·m로 커진다. 인버터로 속도를 낮췄다는 이유만으로 모터가 이 토크를 연속으로 낼 수 있게 되는 것은 아니다. 부하가 요구하는 토크와 모터의 속도별 허용토크를 비교해야 한다.

자체 냉각팬이 달린 모터는 저속에서 풍량이 줄어든다. 일정한 토크를 계속 요구하는 부하라면 전류와 동손 부담은 남아 있는데 냉각은 약해질 수 있다. 인버터 운전 전동기의 저속 과열에서 다룬 이유다.

따라서 “몇 Hz까지 내려도 된다”는 공통 숫자로 판단하기 어렵다. 제조사의 연속 허용토크곡선과 실제 냉각방식, 주변온도, 운전시간이 필요하다. 별도 냉각팬을 달더라도 권선과 인버터의 전류능력까지 자동으로 커지는 것은 아니다.

절연등급과 인버터 적용성은 다른 확인항목이다

F종이나 H종 같은 절연 열등급은 절연시스템의 열적 특성을 나타낸다. 이 표시만으로 빠른 전압변화와 반복 펄스에 대한 내성이 충분하다고 단정할 수는 없다.

인버터 출력의 상승시간과 전압변화율, 케이블 길이, 모터 단자에서의 과도전압이 절연부담에 영향을 준다. 기존 모터가 오래됐거나 재권선 이력이 있다면 현재 권선이 어떤 조건으로 제작됐는지도 확인해야 한다.

인버터 출력이 전동기 절연에 미치는 영향을 이해한 뒤 모터·인버터 제조사가 지정한 케이블 조건과 필터 필요성을 확인한다. 절연저항 측정값이 높다는 이유만으로 모든 펄스전압에 적합하다고 판정하지 않는다. 필터 종류도 목적과 적용 가능한 제어방식이 서로 다르다.

베어링과 기계적 최고속도도 범위 안에 있어야 한다

인버터에서는 고주파 성분 때문에 축전압과 베어링 전류 문제가 생길 수 있다. 모터 크기, 구조, 케이블과 접지 조건에 따라 검토할 대책이 달라진다. 인버터 운전 전동기의 베어링 전류를 줄이는 방법도 제조사 조합 지침에 맞춰 선택해야 한다.

최고주파수 설정이 가능하다고 그 속도로 운전해도 된다는 뜻은 아니다. 모터 회전자와 베어링, 커플링, 감속기, 팬이나 펌프 자체의 최고 허용속도를 함께 확인한다. 특정 속도에서의 공진도 설비 전체의 문제다.

예를 들어 4극 모터의 동기속도는 60Hz에서 1,800rpm, 90Hz에서 2,700rpm이다. 이것은 회전자계 속도의 계산일 뿐, 해당 모터와 부하가 90Hz 운전을 허용한다는 근거가 아니다. 정격주파수 이상에서는 전압한계로 토크능력도 달라질 수 있다.

현장에서는 운전 요구조건을 먼저 적는다

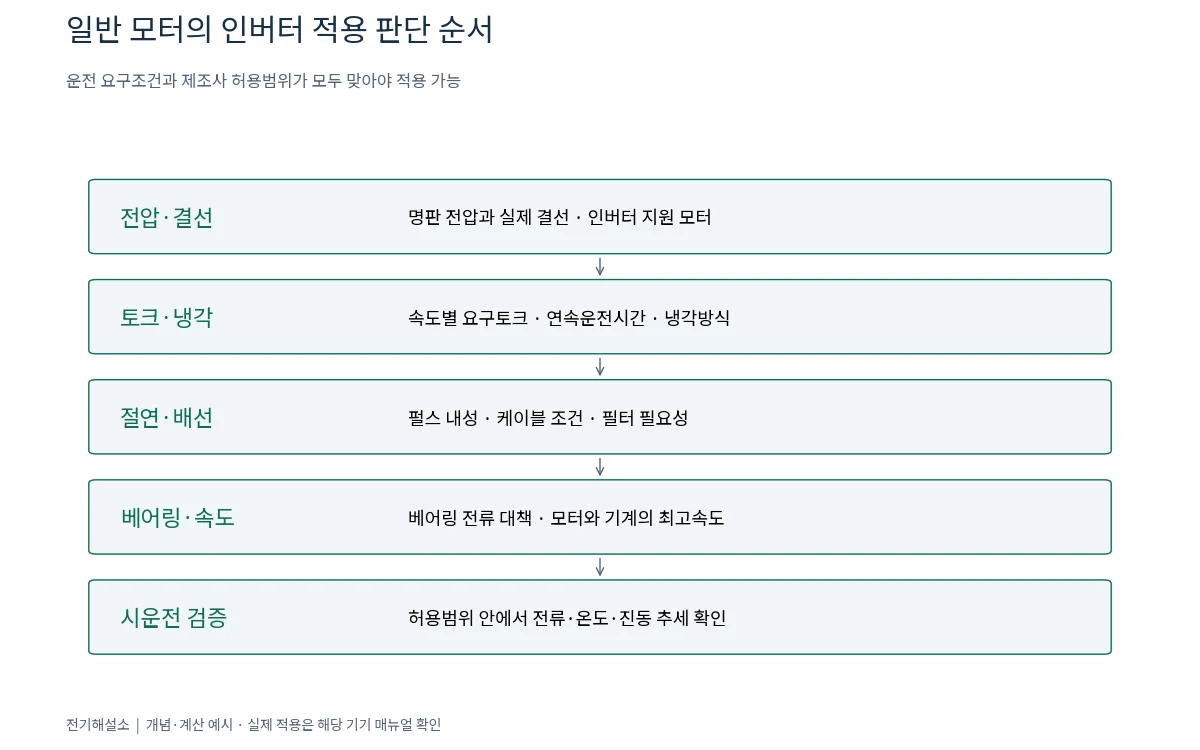

적용 검토표에는 공급전압과 결선, 모터 형식과 제조연도, 재권선 이력, 최소·최대속도, 필요한 토크, 연속운전시간, 케이블 길이, 냉각방식, 주변온도를 기록한다. 누락된 항목은 ‘미확인’으로 남기고 제조사에 문의할 자료로 사용한다.

이 자료를 토대로 모터 제조사의 인버터 적용 가능 범위와 인버터 매뉴얼을 대조한다. 저속토크에 한계가 있으면 부하를 줄이거나 냉각방식을 검토하고, 절연부담이 문제라면 케이블·필터·권선 조건을 검토한다. 한 가지 대책으로 모든 한계를 해결하려고 해서는 안 된다.

실제 연결·결선 변경은 전원 차단과 잠금·표찰, 인버터의 잔류전압 확인 등 설비 절차에 따라 자격을 갖춘 담당자가 수행한다. 정지 지령만으로 전기적 격리가 되는 것은 아니다.

시운전은 회전 확인에서 끝내지 않는다

허용범위를 정한 다음에는 해당 범위에서 요구되는 부하를 걸고 전류·속도·온도·진동을 기록한다. 짧은 무부하 운전은 회전방향과 기본 동작을 확인하는 데 도움이 되지만, 저속 연속부하에서의 열적 적합성을 대신하지 못한다.

온도는 충분한 운전시간과 반복주기를 고려해 추세로 확인한다. 표면온도와 권선온도를 같은 값으로 보지 않으며, 기계적 한계를 넘겨 시험하지 않는다. 이상이 있으면 보호값을 올리기보다 요구조건과 허용조건이 어디에서 맞지 않는지 다시 확인한다.

정리

일반 전동기의 인버터 적용은 가능한 경우가 많지만, ‘같은 전압이라서’, ‘절연등급이 높아서’, ‘시운전에서 돌아가서’ 중 하나만으로 결정할 수 없다.

전압·결선, 속도별 토크와 냉각, 절연과 케이블, 베어링, 기계적 속도한계를 함께 확인해야 한다. 모터가 제공할 수 있는 범위와 설비가 요구하는 범위가 겹치는 조건을 정하는 것이 적용 검토의 핵심이다.
