인버터 출력은 전동기 절연에 어떤 영향을 줄까?

인버터를 사용하면 전동기의 속도를 자유롭게 조절할 수 있고 기동전류도 줄일 수 있다. 하지만 인버터 출력은 상용전원과 파형이 다르기 때문에 전동기 절연이 받는 전기적 스트레스도 달라진다.

특히 PWM 방식 인버터는 전압을 매우 빠르게 켜고 끄면서 출력파형을 만든다. 이때 발생하는 빠른 전압상승과 케이블 반사파는 모터 단자에서 순간적인 과도전압을 만들 수 있고, 권선 내부의 층간절연과 코일 간 절연에 반복적인 부담을 줄 수 있다.

따라서 인버터 운전 전동기에서는 단순히 “정격전압이 맞는가”만 보는 것으로는 부족하다. 전압의 크기뿐 아니라 상승시간, 케이블 길이, 모터 절연구조, 접지와 필터 구성까지 함께 봐야 한다.

인버터 출력은 왜 정현파와 다를까?

상용전원은 비교적 부드러운 정현파 전압을 공급한다. 반면 인버터는 직류전압을 전력용 반도체로 빠르게 스위칭해 평균적으로 원하는 크기와 주파수의 교류를 만든다.

이 방식이 펄스폭변조, 즉 PWM이다. 모터전류는 권선의 인덕턴스 때문에 비교적 부드럽게 흐를 수 있지만 모터 단자에 실제로 인가되는 전압은 펄스형태다.

그래서 전류만 보면 정현파에 가까워 보여도 절연은 매우 빠른 전압펄스를 계속 경험할 수 있다.

dv/dt는 무엇을 의미할까?

인버터 절연 문제에서 자주 나오는 표현이 dv/dt다. 이는 전압이 시간에 따라 얼마나 빠르게 변하는지를 나타낸다.

dv/dt = 전압 변화량 / 변화에 걸린 시간

같은 600V 변화라도 1ms에 변하는 경우와 1µs에 변하는 경우는 절연이 받는 충격이 다르다. 변화시간이 짧을수록 dv/dt는 커진다.

현대 인버터의 반도체는 빠르게 스위칭하기 때문에 모터 단자에는 매우 가파른 전압펄스가 전달될 수 있다.

같은 RMS 전압인데도 절연부담이 달라질 수 있을까?

그렇다. 일반적인 전압계는 주로 실효값을 보여준다. 하지만 절연에 중요한 것은 실효값만이 아니다.

순간 최대전압, 상승시간, 펄스 반복횟수, 권선 내부 전압분포가 모두 중요하다.

따라서 상용전원 400V와 인버터에서 평균적으로 400V가 인가되는 상황을 단순히 동일한 절연조건이라고 볼 수는 없다.

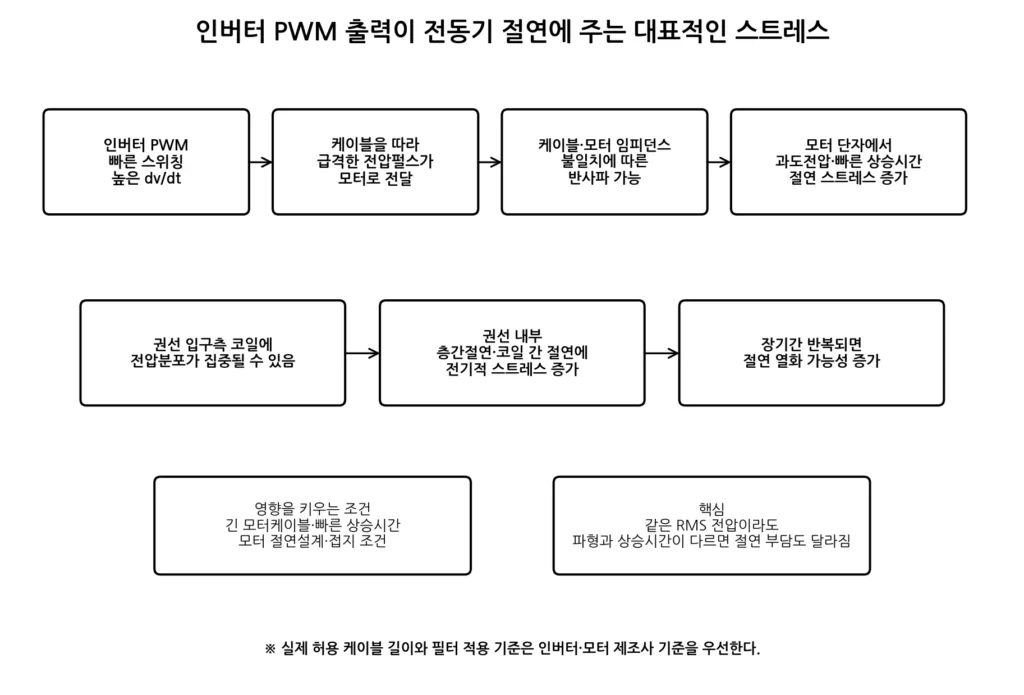

케이블이 길어지면 왜 문제가 커질 수 있을까?

인버터와 모터 사이 케이블은 단순한 전선으로만 동작하지 않는다. 고주파 영역에서는 분포정수회로처럼 동작하며 케이블의 임피던스 특성이 중요해진다.

인버터에서 발생한 빠른 전압펄스가 케이블을 따라 이동해 모터 단자에 도달하면 케이블과 모터 사이의 임피던스 차이 때문에 일부 파형이 반사될 수 있다.

이 반사파가 원래 진행파와 겹치면 모터 단자에서 인버터 출력단보다 높은 순간 과도전압이 나타날 수 있다.

모터 단자 과도전압은 항상 같은 크기로 생길까?

그렇지 않다. 실제 크기는 인버터의 직류링크 전압, 반도체 스위칭 속도, 케이블 종류와 길이, 모터 임피던스, 배선구조 등에 따라 달라진다.

그래서 “케이블이 몇 m를 넘으면 무조건 문제가 생긴다”처럼 하나의 길이 기준을 모든 설비에 적용하면 안 된다.

허용 케이블 길이와 필터 적용기준은 사용하는 인버터와 모터 제조사의 자료를 우선해야 한다.

왜 권선의 모든 부분에 전압이 똑같이 걸리지 않을까?

상용주파수에서는 권선 전체에 전압이 비교적 고르게 분포한다고 생각하기 쉽다. 하지만 상승시간이 매우 빠른 펄스는 권선의 정전용량과 인덕턴스 영향을 크게 받는다.

이 때문에 전압이 권선 전체에 균등하게 분배되지 않고 모터 단자에 가까운 첫 번째 코일이나 일부 권선에 더 큰 전압부담이 집중될 수 있다.

결국 전체 선간전압은 정격범위 안에 있어도 권선 내부의 일부 절연은 더 높은 순간 스트레스를 받을 수 있다.

층간절연에는 어떤 부담이 생길까?

전동기 권선에는 도체 자체의 피복뿐 아니라 슬롯절연, 상간절연, 코일 사이 절연, 권선 내부의 층간절연이 함께 사용된다.

빠른 전압펄스가 권선의 일부 구간에 집중되면 인접한 권선이나 코일 사이의 순간 전위차가 커질 수 있다.

이러한 전기적 스트레스가 반복되면 절연재의 열화속도가 빨라질 수 있다.

부분방전은 모든 전동기에서 문제가 될까?

부분방전은 절연 전체가 완전히 파괴되기 전에 절연 내부나 표면의 일부에서 발생하는 국부적인 방전이다.

특히 중전압·고전압 전동기에서는 매우 중요한 절연진단 항목이다. 저압 전동기에서도 반복적인 펄스전압이 절연에 스트레스를 주는 것은 분명하지만, 모든 저압 모터의 문제를 부분방전 하나로 설명하는 것은 적절하지 않다.

전압등급과 절연구조에 따라 중요도가 달라진다.

인버터 운전용 전동기는 무엇이 다를까?

인버터용 전동기는 반복되는 PWM 펄스와 빠른 전압상승을 고려해 절연시스템을 설계하는 경우가 많다.

권선피복과 절연재, 함침방식, 열설계 등이 인버터 운전조건을 고려해 선정될 수 있다.

다만 “인버터용”이라는 표기만으로 모든 케이블 길이와 모든 인버터 조건에서 문제가 없다는 뜻은 아니다. 실제 적용조건은 제조사 사양을 확인해야 한다.

기존 일반 모터를 인버터에 연결하면 안 될까?

무조건 사용할 수 없다는 뜻은 아니다. 실제 현장에서는 기존 유도전동기를 인버터로 운전하는 경우가 많다.

다만 모터의 제작연도, 절연상태, 정격전압, 케이블 길이, 운전주파수 범위, 인버터 출력특성을 함께 확인해야 한다.

노후 모터나 절연여유가 작은 모터에서는 인버터 운전이 기존의 약한 절연부를 더 빠르게 드러낼 수 있다.

노후 전동기에서 더 주의해야 하는 이유

절연재는 시간이 지나면서 열, 수분, 오염, 진동에 의해 점차 열화된다. 이미 절연여유가 줄어든 권선에 빠른 PWM 펄스가 반복되면 새로운 전기적 스트레스가 추가된다.

따라서 오래된 전동기를 인버터 운전으로 변경할 때는 현재 절연상태를 먼저 확인하는 것이 좋다.

절연저항 측정만으로 인버터 스트레스를 확인할 수 있을까?

전동기 절연저항 측정은 권선과 대지 사이의 절연상태를 확인하는 데 매우 유용하다.

하지만 절연저항이 정상이라고 해서 PWM에 의한 국부적인 층간절연 스트레스까지 모두 정상이라고 단정할 수는 없다.

메거는 주로 비교적 높은 직류시험전압을 이용해 권선-대지 절연상태를 보는 장비이므로 매우 빠른 펄스전압에서 발생하는 권선 내부 전압분포 문제와는 측정목적이 다르다.

메거 측정은 왜 인버터와 분리해서 해야 할까?

메거를 사용할 때는 인버터 출력단과 모터 권선을 적절히 분리해야 한다. 메거 시험전압이 인버터의 전력전자회로나 제어회로에 인가되면 장비가 손상될 수 있기 때문이다.

정확한 분리범위와 시험전압은 모터와 인버터 제조사 지침을 따라야 한다.

기존 글의 메거 사용 시 주의사항도 함께 확인하면 측정 전에 무엇을 분리해야 하는지 이해하는 데 도움이 된다.

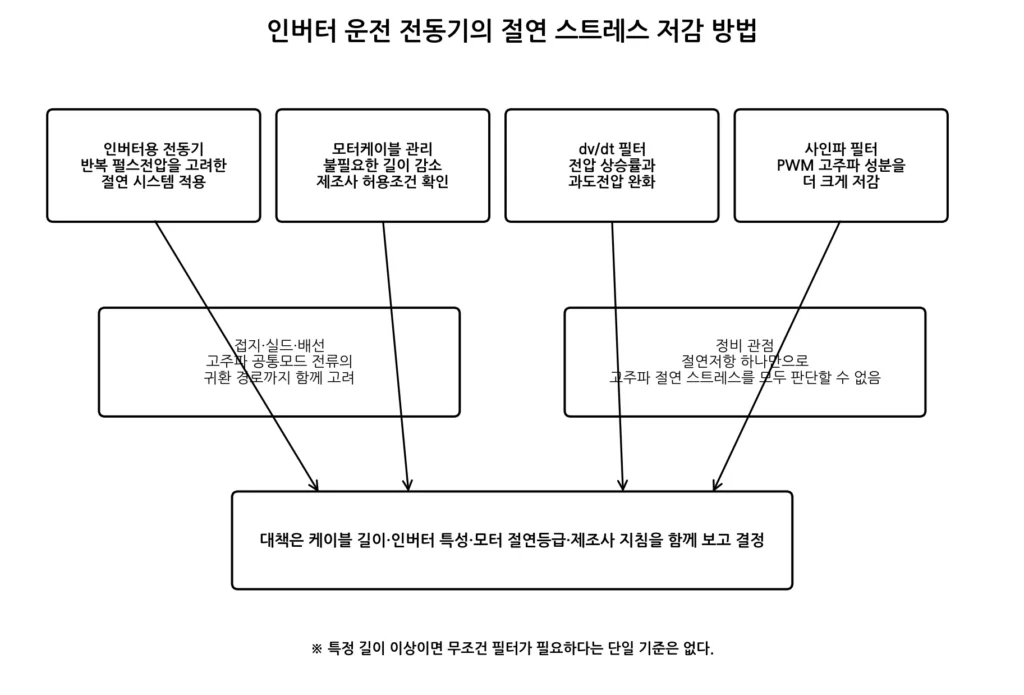

dv/dt 필터는 어떤 역할을 할까?

dv/dt 필터는 인버터 출력전압의 상승률을 완화하고 모터 단자에서 발생하는 과도전압을 줄이기 위해 사용한다.

특히 모터케이블이 길거나 모터 절연에 대한 부담이 우려될 때 적용을 검토할 수 있다.

다만 필터의 효과와 허용 케이블 길이는 제품마다 다르므로 “dv/dt 필터만 달면 무조건 해결된다”라고 생각하면 안 된다.

사인파 필터는 무엇이 다를까?

사인파 필터는 PWM 펄스에 포함된 고주파 성분을 크게 줄여 모터에 공급되는 전압을 정현파에 가깝게 만든다.

따라서 모터 단자에서의 빠른 dv/dt와 고주파 성분을 줄이는 데 효과적일 수 있다.

반면 필터 크기와 비용, 손실이 증가하고 인버터 운전조건에 제한이 생길 수 있어 적용 전에 제조사 검토가 필요하다.

출력 리액터는 언제 사용될까?

인버터 출력측에 리액터를 설치하면 전류와 전압의 급격한 변화를 어느 정도 완화하고 긴 케이블에서 발생하는 문제를 줄이는 데 도움이 될 수 있다.

그러나 출력 리액터와 dv/dt 필터, 사인파 필터는 기능이 완전히 같지 않다. 필요한 대책은 실제 문제와 케이블 조건을 보고 선택해야 한다.

케이블 실드와 접지도 절연에 영향을 줄까?

직접적으로 권선 절연강도를 높이는 것은 아니지만 고주파 공통모드 전류가 제대로 되돌아갈 경로를 만드는 데 중요하다.

잘못된 접지와 실드 처리는 공통모드 전압과 노이즈 문제를 키울 수 있고 베어링 전류와 다른 고주파 문제에도 영향을 줄 수 있다.

따라서 인버터-모터 시스템은 모터 절연만 따로 보는 것이 아니라 케이블과 접지까지 하나의 고주파 회로로 보는 것이 좋다.

캐리어 주파수를 낮추면 절연문제가 해결될까?

캐리어 주파수를 변경하면 스위칭횟수와 고주파 특성이 달라진다. 하지만 캐리어 주파수를 낮추는 것만으로 모터 단자 과도전압이나 절연문제가 항상 해결되는 것은 아니다.

반대로 너무 낮추면 소음이나 토크리플이 커질 수 있고, 높이면 인버터 스위칭손실이 증가할 수 있다.

따라서 임의 변경보다는 인버터 제조사의 권장범위 안에서 조정해야 한다.

전동기 온도와 절연 스트레스는 어떤 관계가 있을까?

절연수명은 전기적 스트레스뿐 아니라 열에도 크게 영향을 받는다. 인버터 운전에서 모터가 저속으로 장시간 운전하면 자체 냉각팬의 풍량이 줄어 권선온도가 올라갈 수 있다.

이 상태에서 빠른 PWM 전압스트레스까지 함께 작용하면 절연계에는 열적·전기적 스트레스가 동시에 가해질 수 있다.

그래서 저속 장시간 운전에서는 냉각방식과 실제 권선온도도 중요하다.

현장에서는 무엇부터 확인해야 할까?

먼저 모터가 인버터 운전을 허용하는지 명판과 제작사 자료를 확인한다.

다음으로 인버터와 모터 사이 케이블 길이와 종류를 확인한다.

그다음 인버터 제조사에서 제시한 최대 모터케이블 길이, dv/dt 필터 또는 출력 리액터 권장조건을 확인한다.

모터가 오래되었거나 절연상태가 의심되면 정지상태에서 절연저항과 권선상태를 점검한다.

반복적인 권선고장이 있다면 단순히 재권선만 하지 말고 모터 단자 전압파형과 설치조건까지 원인을 찾아야 한다.

인버터 운전 후 권선고장이 반복되면 어떤 점을 의심할까?

첫 번째는 케이블 길이다. 긴 케이블에서 반사파에 의한 과도전압이 커질 수 있다.

두 번째는 모터의 절연설계다. 오래된 일반 모터가 빠른 PWM 전압에 충분한 여유를 갖지 못할 수 있다.

세 번째는 필터와 출력리액터 적용 여부다.

네 번째는 권선온도다. 과부하나 저속냉각 부족으로 온도가 높은 상태라면 절연 열화가 빨라질 수 있다.

다섯 번째는 접지와 케이블 실드다. 고주파 전류경로가 부적절하면 다른 전기적 스트레스까지 함께 커질 수 있다.

자주 헷갈리는 부분

첫째, 인버터 출력전압의 실효값이 정격범위 안이라고 절연스트레스까지 상용전원과 같다는 뜻은 아니다.

둘째, 케이블은 길이만 보는 것이 아니라 케이블 특성과 인버터의 전압상승시간까지 함께 봐야 한다.

셋째, 모터 단자 과도전압은 모든 설비에서 동일한 값으로 발생하지 않는다.

넷째, 절연저항이 정상이라고 권선 내부의 층간절연까지 완전히 정상이라고 단정할 수 없다.

다섯째, dv/dt 필터와 사인파 필터는 같은 장치가 아니다.

여섯째, 특정 케이블 길이를 모든 인버터와 모터에 공통기준으로 적용하면 안 된다.

일곱째, 노후 모터를 인버터에 연결할 때는 기존 절연 열화상태를 함께 고려해야 한다.

여덟째, 반복되는 권선고장은 모터만 교체하지 말고 인버터 출력과 설치조건을 함께 확인해야 한다.

마무리

인버터 출력이 전동기 절연에 영향을 주는 핵심은 단순한 전압 크기가 아니라 빠른 전압상승과 반복되는 펄스에 있다.

PWM 인버터에서 발생한 전압펄스는 케이블을 따라 모터에 전달되고, 케이블과 모터 사이의 임피던스 차이에 따라 반사파가 발생할 수 있다.

그 결과 모터 단자에서 순간적인 과도전압이 나타날 수 있으며, 빠른 상승시간 때문에 권선 내부 일부에 전압스트레스가 집중될 수 있다.

따라서 인버터 운전 전동기의 절연을 보호하려면 모터 절연설계, 케이블 길이, 접지, 냉각, dv/dt 필터나 사인파 필터의 필요성을 함께 검토해야 한다.

그리고 가장 중요한 기준은 하나의 경험값이 아니라 사용하는 인버터와 모터 제조사의 허용조건이다.
