전동기 교체 후 인버터 설정은 무엇을 다시 확인해야 할까?

고장난 전동기를 같은 kW의 새 제품으로 교체했는데 기동이 둔해지거나, 저속에서 떨리거나, 보호가 자주 동작하는 일이 있다. 새 모터에 문제가 있을 수도 있지만 먼저 확인할 것은 인버터가 아직 예전 모터의 정보를 사용하고 있는지다.

모터 교체는 단순한 기계 부품 교환으로 끝나지 않는다. 인버터에 입력된 전기적 정격과 제어모델, 모터 보호설정이 실제 교체품과 일치해야 한다. 그렇다고 기존 설정 전체를 무조건 초기화하는 것도 적절하지 않다. 공정의 운전명령과 안전 관련 설정까지 달라질 수 있기 때문이다.

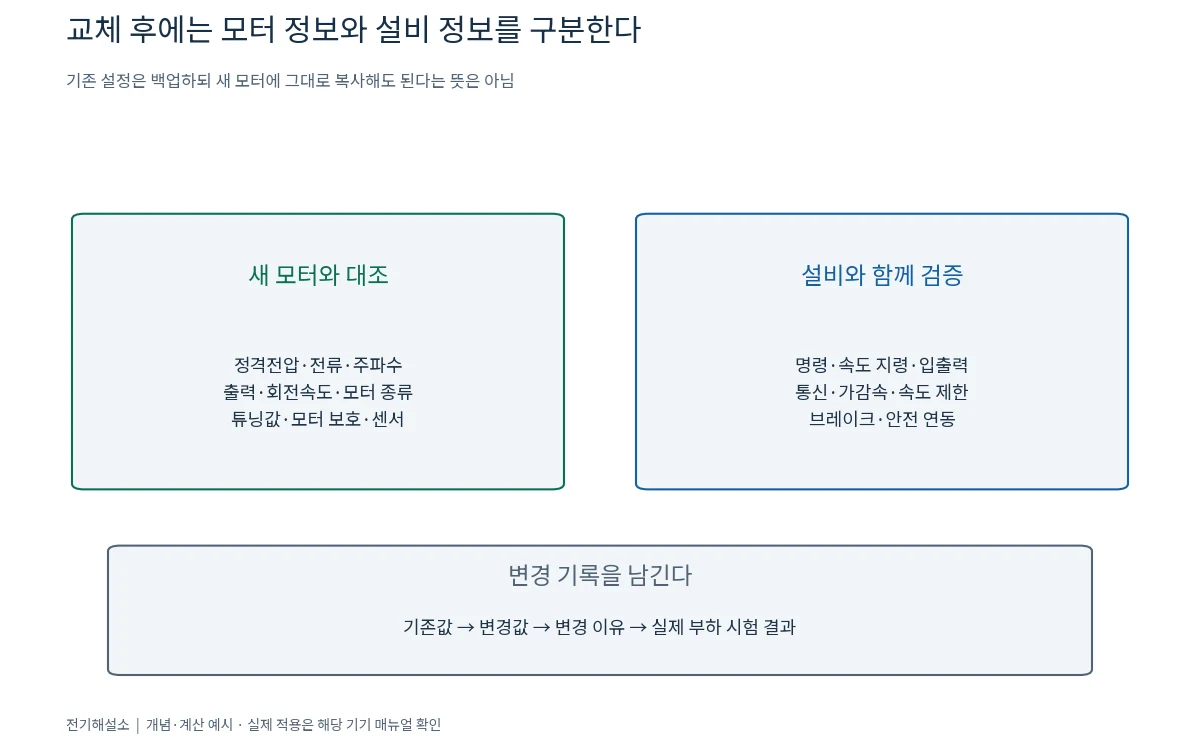

설정을 모터 정보와 설비 정보로 나누어 본다

모터 정보에는 정격전압·전류·주파수·출력·회전속도, 모터 종류, 제어에 필요한 모델값이 포함된다. 설비 정보에는 운전명령의 출처, 속도 지령, 입출력 단자 기능, 통신, 가감속 시간과 운전 제한 등이 포함된다.

교체 전에는 현재 설정을 백업하고 기존 모터 명판과 정상운전 기록을 확보한다. 교체 후에는 새 모터의 정보와 대조해 바뀐 항목을 표시한다. 백업은 비교와 복구를 위한 자료이며 새 모터에 그대로 덮어쓸 정답은 아니다.

비상정지와 안전 기능, 기계식 브레이크의 연동은 일반 속도 설정과 구분해 관리한다. 변경이 필요한 경우에는 설비의 검증 절차를 따라야 한다.

첫 확인은 실제 결선과 명판 입력값이다

전동기 명판에서 실제 공급전압과 결선에 해당하는 정격전류를 선택한다. 두 전압 표기가 있는 모터에서는 결선에 따라 입력할 값도 달라진다. 모터 전류 대신 인버터 정격전류를 입력하면 모델과 보호 기준이 어긋날 수 있다.

정격회전속도에는 어떤 값을 요구하는지도 확인한다. 유도전동기의 정격속도를 요구하는 항목에 동기속도를 넣으면 슬립 추정에 영향을 줄 수 있다. ‘rpm’과 ‘극수’처럼 비슷한 정보를 다른 방식으로 요구하는 모델도 있으므로 매뉴얼의 단위와 정의를 확인해야 한다.

효율이 높은 신형 모터로 바꾸면 같은 kW·극수라도 전류와 정격속도, 내부 저항 등이 이전 제품과 다를 수 있다. 출력이 같다는 이유만으로 다른 입력값까지 같다고 가정하지 않는다.

극수나 감속비가 바뀌면 같은 Hz가 같은 속도가 아니다

동기속도는 ns = 120f/p다. p는 극수이며, 60Hz에서 4극 모터는 1,800rpm, 2극 모터는 3,600rpm의 회전자계를 만든다. 실제 유도전동기 속도는 여기에 슬립이 반영된다.

따라서 4극을 2극으로 교체했는데 최고주파수와 속도 지령을 그대로 두면 기계속도가 크게 달라질 수 있다. 감속기까지 바뀌었다면 최종 축속도는 감속비도 반영해 확인해야 한다.

정격주파수가 다른 모터도 주의한다. 기준주파수와 최고주파수는 역할이 다르다. 기준주파수는 전압·주파수 특성의 기준이고 최고주파수는 허용 운전범위를 제한하는 항목이다. 속도를 맞춘다는 이유로 두 값을 임의로 같은 숫자에 맞추지 않는다.

제어모드와 오토튜닝은 교체품에 맞춰 검토한다

일반 유도전동기, 영구자석 모터 등 모터 종류에 맞는 제어모드가 필요하다. 기존 모드가 새 모터에서도 지원되는지 확인하고, 제조사가 요구하는 초기설정과 식별 절차를 따른다.

벡터제어에서는 내부 저항과 인덕턴스 등 모터모델의 정확성이 중요하다. 교체 후 인버터 오토튜닝이 필요한지 확인하고, 이전 튜닝값의 재사용 가능 여부를 제조사 기준으로 판단한다.

회전형 튜닝은 부하 분리와 회전 가능 범위 등의 조건이 필요할 수 있다. 정지형도 ‘움직이지 않으므로 위험이 없다’고 해석하면 안 된다. 전압이 인가되고 토크나 작은 움직임이 발생할 수 있으므로 브레이크와 기계의 상태를 포함해 해당 절차를 지킨다.

튜닝 성공 표시가 기계적 적합성이나 냉각조건까지 보증하지는 않는다. 케이블, 출력 필터, 결선이 달라진 경우에도 해당 구성이 튜닝 및 제어와 호환되는지 확인해야 한다.

보호설정은 새 모터를 기준으로 다시 맞춘다

전자열 보호의 기준전류와 모터 냉각방식, 온도센서의 종류와 입력 설정을 새 모터와 대조한다. 같은 인버터를 사용한다고 보호 대상인 모터의 정격까지 그대로인 것은 아니다.

전류제한과 토크제한은 열적 보호와 목적이 다르다. 인버터 전류제한을 높여 기동을 통과시켰더라도 모터가 반복 운전을 견디는지는 별도 확인이 필요하다. 보호가 동작하면 교체 전후 부하와 모터 정격의 차이부터 살펴본다.

브레이크가 있는 모터라면 브레이크 정격전압, 전원 방식과 개방 확인, 인터록도 점검 대상이다. 팬이나 브레이크의 별도 전원을 모터 전원과 혼동하지 않도록 제작도면을 확인한다.

가감속 시간은 유지할 값인지 다시 판단한다

새 모터의 회전자 관성이나 토크특성이 달라지면 가속 시 필요한 전류와 실제 도달시간이 달라질 수 있다. 인버터 가속·감속 시간을 기존 숫자로 유지할 수 있는지는 실제 부하에서 검증한다.

감속이 짧으면 회생에너지 처리조건이 중요하고, 길면 공정의 정지 요구를 충족하지 못할 수 있다. 한 번에 여러 설정을 바꾸기보다 어떤 값이 왜 바뀌었는지 기록하고 결과를 비교하는 것이 좋다.

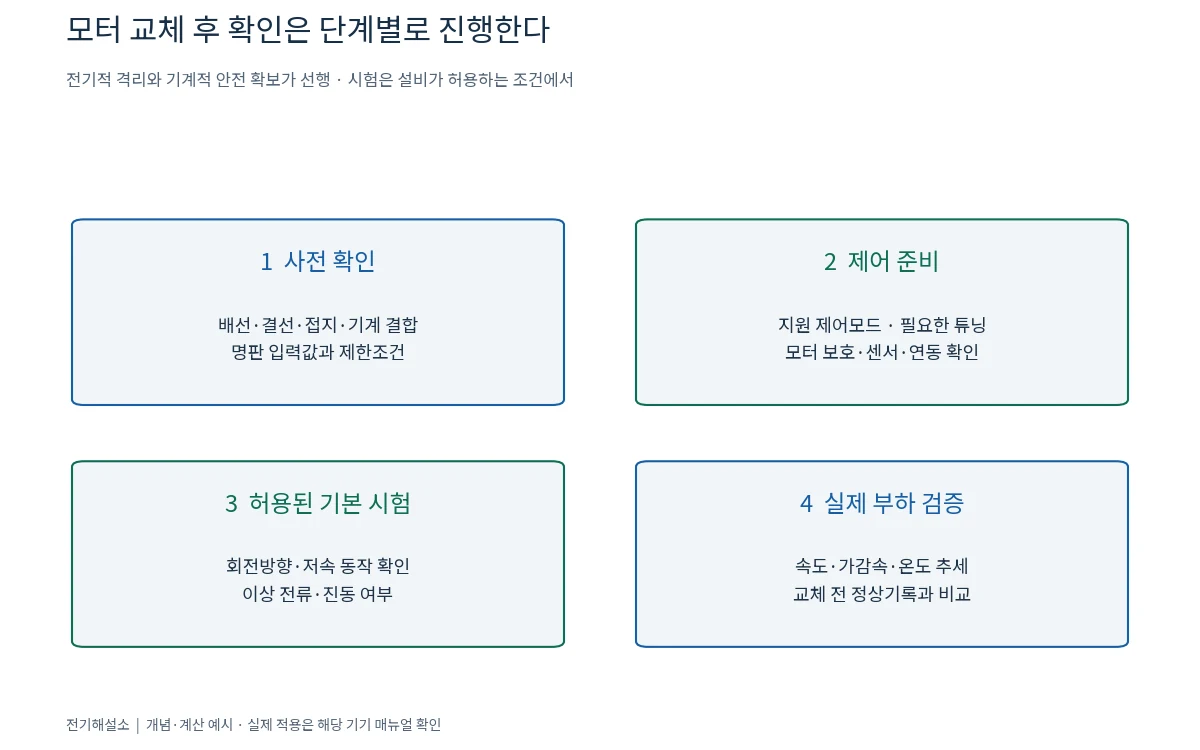

시운전은 단계별로 확인하고 결과를 남긴다

전원 차단과 잠금·표찰, 잔류전압 확인 등 정비 절차가 선행돼야 한다. 배선 변경이나 기계 분리를 운전 상태에서 진행하지 않으며, 설비가 허용하는 범위에서 담당자가 시운전한다.

첫 단계에서는 단자·결선·접지·기계 결합을 확인하고, 다음 단계에서 허용된 조건으로 회전방향과 저속 동작을 확인한다. 이후 실제 부하에서 속도, 전류, 진동, 온도와 가감속 상태를 비교한다. 무부하로 잠깐 돌았다는 이유만으로 정상 판정을 끝내지 않는다.

기록에는 인버터 모델과 소프트웨어 버전, 기존·신규 모터 명판, 변경 파라미터, 튜닝 결과, 시험 당시 부하량과 주파수를 남긴다. 같은 설정이라도 부하조건이 달랐다면 전류 비교의 의미가 달라진다. 문제가 있으면 되돌릴 값과 재검증해야 할 항목도 구분한다.

자주 헷갈리는 부분

기존 설정을 모두 지우는 것과 모터 관련 항목을 재검토하는 것은 다르다. 전체 초기화는 통신이나 입출력, 안전 연동을 잃게 만들 수 있다. 반대로 아무것도 바꾸지 않는 것도 새 모터의 정격을 반영하지 못한다.

명판값 입력, 오토튜닝, 보호설정, 실제 부하 시험은 각각 확인하는 대상이 다르다. 한 단계가 성공했다고 나머지를 생략할 수 없다. 정확한 파라미터 번호와 허용값은 사용 중인 인버터 매뉴얼을 기준으로 한다.

정리

전동기 교체 후에는 ‘같은 kW인가’보다 실제 모터와 설정이 일치하는지를 확인해야 한다. 명판과 결선, 극수·속도, 제어모드와 튜닝, 보호와 가감속 조건을 차례로 대조한다.

기존 설정을 백업하고 변경 이유와 시운전 결과를 남기면 이번 교체의 정상 판정뿐 아니라 다음 고장 분석에도 사용할 기준이 생긴다.
