전동기 명판은 어떻게 읽어야 할까? 정격전압·전류·출력·회전속도 해석

현장에서 전동기를 점검하거나 교체할 때 가장 먼저 보는 것 가운데 하나가 명판이다.

명판에는 모터의 이름만 적혀 있는 것이 아니다. 이 모터가 어떤 전원에서 운전되어야 하는지, 어느 정도의 부하까지 계속 사용할 수 있는지, 얼마의 전류가 흐르는지, 어느 속도로 회전하는지, 어떤 결선으로 연결해야 하는지 같은 핵심 정보가 들어 있다.

그래서 명판을 제대로 읽을 수 있으면 모터를 분해하지 않고도 상당히 많은 정보를 얻을 수 있다. 반대로 정격출력만 보고 같은 kW의 모터로 교체하면 전압이나 결선, 회전속도, 프레임, 절연등급 등이 맞지 않아 문제가 생길 수 있다.

명판은 단순한 표찰이 아니라 그 전동기의 정상운전 조건을 압축해 표시한 기술자료라고 보는 것이 좋다.

명판을 읽기 전에 전동기의 종류부터 확인해야 한다

명판에서 가장 먼저 볼 것은 어떤 종류의 전동기인가 하는 점이다.

산업현장에서 흔히 사용하는 3상 유도전동기라면 명판에 3~, 3 PHASE, INDUCTION MOTOR 같은 표시가 있을 수 있다.

하지만 모든 모터의 명판을 같은 방식으로 해석할 수 있는 것은 아니다. 직류전동기라면 전기자와 계자전압이 따로 표시될 수 있고, 동기모터나 영구자석 모터라면 필요한 드라이브와 속도조건이 다를 수 있다.

따라서 명판의 숫자부터 보기보다 먼저 전동기의 종류와 전원방식을 확인하는 습관이 좋다.

명판에는 무엇이 적혀 있을까?

일반적인 3상 유도전동기 명판에서는 정격출력, 정격전압, 정격전류, 주파수, 정격회전속도, 역률, 효율, 결선, 절연등급, 보호등급, 운전방식 등을 확인할 수 있다.

제조사와 적용규격에 따라 표시항목과 배열은 조금씩 다르다. 모든 모터에 모든 항목이 반드시 같은 형태로 적혀 있는 것은 아니다.

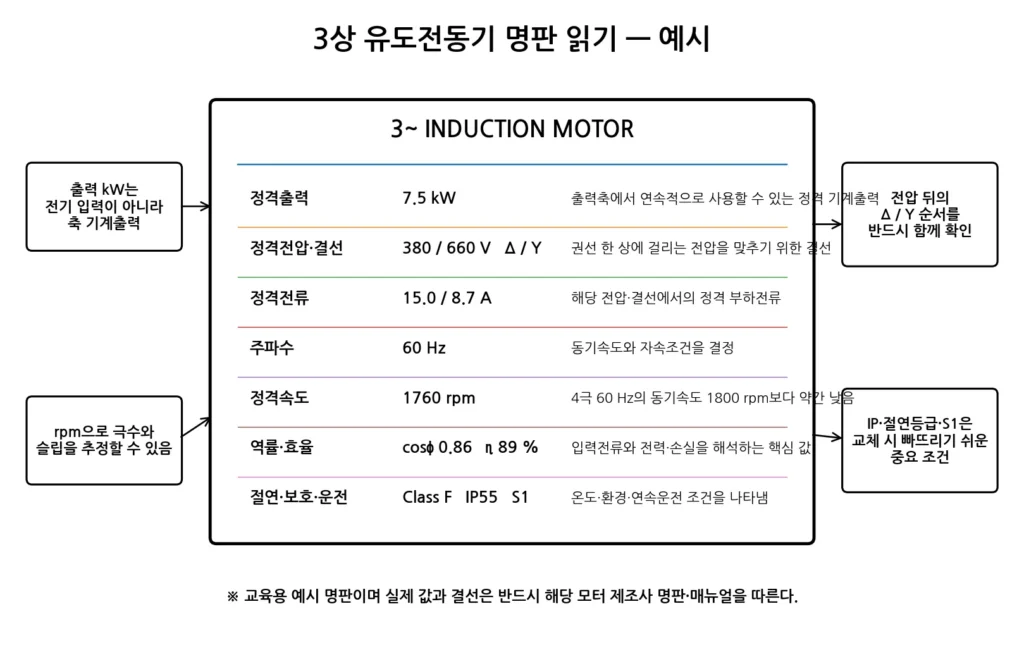

예를 들어 다음과 같은 명판을 생각해보자.

정격출력은 7.5kW이고, 전압은 380/660V, 결선은 Δ/Y라고 적혀 있다. 정격전류가 15.0/8.7A, 주파수는 60Hz, 정격속도는 1760rpm이라고 되어 있다고 하자.

여기에 역률 0.86, 효율 89%, 절연등급 F, 보호등급 IP55, 운전방식 S1 등이 표시되어 있다면 이 숫자들은 서로 독립적인 정보가 아니라 같은 정격운전점을 설명하고 있다.

정격출력 kW는 무엇을 의미할까?

전동기 명판의 kW는 일반적으로 모터가 축을 통해 외부 기계에 전달할 수 있는 정격 기계출력을 의미한다.

예를 들어 명판에

7.5kW

라고 적혀 있다면 정상적인 정격조건에서 축으로 7.5kW의 기계출력을 낼 수 있다는 뜻이다.

여기서 주의할 점이 있다.

7.5kW가 전원에서 소비하는 전기입력전력을 뜻하는 것은 아니다.

모터에는 동손과 철손, 기계손 등이 있기 때문에 전기입력은 축출력보다 더 크다.

효율을 η라고 하면

η = Pout / Pin

이므로

Pin = Pout / η

로 계산할 수 있다.

예를 들어 출력이 7.5kW이고 효율이 89%라면 전기입력은 대략

Pin = 7.5 / 0.89 ≈ 8.43kW

가 된다.

나머지 약 0.93kW가 모두 한 곳에서 발생한다는 뜻은 아니지만, 전동기 내부의 여러 손실과 관련되어 있다.

kW와 마력은 같은 개념일까?

둘 다 기계적인 출력의 단위로 사용할 수 있지만 단위가 다르다.

대략

1hp ≈ 0.746kW

관계를 사용한다.

따라서 7.5kW 모터라면 단순 환산으로 약 10hp에 해당한다.

하지만 모터를 교체할 때는 단순히 hp와 kW만 맞춰서는 안 된다. 정격속도와 전압, 전류, 토크, 프레임 등도 함께 확인해야 한다.

정격전압은 왜 중요할까?

정격전압은 모터가 정상적인 자속과 전류조건에서 운전하도록 설계된 전압이다.

3상 전동기의 명판에 380V라고 적혀 있다면 일반적으로 모터 단자에 공급되는 선간전압을 나타낸다.

전압이 지나치게 낮으면 필요한 토크를 만들기 위해 전류가 증가할 수 있고 부하조건에 따라 과열로 이어질 수 있다. 반대로 전압이 지나치게 높으면 자속이 증가하여 철심포화와 여자전류 증가, 철손 증가 등의 문제가 생길 수 있다.

그래서 정격전압은 단순히 모터가 돌아가는지 여부만을 판단하는 값이 아니다.

주파수도 전압만큼 중요하다

교류전동기에서는 전압뿐 아니라 주파수도 중요한 정격값이다.

60Hz용 모터를 50Hz 계통에 그대로 연결하는 문제는 단순히 회전속도만 낮아지는 것으로 끝나지 않을 수 있다.

전동기의 공극자속은 단순화하면 전압과 주파수의 비인 V/f와 밀접한 관계가 있다.

주파수만 낮아지고 전압이 그대로라면 V/f가 증가해 자속이 과도하게 커질 수 있다.

인버터가 전동기 속도를 제어할 때 기본속도 영역에서 V/f를 함께 조절하는 이유도 이러한 자기적인 조건과 관련되어 있다.

정격전류는 어떤 전류일까?

정격전류는 정격전압과 정격주파수, 정격부하 등 명판에서 정한 조건으로 운전할 때의 기준 전류다.

예를 들어 명판에 380V에서 15.0A라고 적혀 있다면 정상적인 정격부하 운전에서 약 15A 수준을 기준으로 설계되었다는 의미다.

하지만 실제 현장에서 전류가 항상 정확히 15.0A가 되는 것은 아니다.

부하토크와 전압, 주파수, 전원불평형, 효율, 역률 등 여러 조건에 따라 실제 전류는 변할 수 있다.

따라서 정격전류는 반드시 흘러야 하는 목표전류가 아니라 정격운전을 판단하는 중요한 기준값이다.

정격전류를 대략 계산해볼 수도 있다

평형 3상 전동기의 전기입력 유효전력은

Pin = √3 VL IL cosφ

로 표현할 수 있다.

여기에 효율을 포함하면 축출력은

Pout = √3 VL IL cosφ × η

가 된다.

따라서 전류는

IL = Pout / (√3 VL cosφ η)

로 추정할 수 있다.

앞의 예에서

Pout = 7.5kW,

VL = 380V,

cosφ = 0.86,

η = 0.89

라고 하면 약 15A 정도의 값이 나온다.

실제 명판의 정격전류가 비슷한 수준이라면 각 정격값이 서로 어떻게 연결되는지도 이해할 수 있다.

역률 cosφ는 왜 명판에 적혀 있을까?

유도전동기는 유효전력만 소비하지 않는다.

공극에 자속을 형성하기 위한 여자전류가 필요하기 때문에 무효전력도 요구한다.

그래서 전압과 전류의 위상차가 생기고 역률이 1보다 낮아진다.

역률이 낮으면 같은 유효전력을 공급하는 데 더 큰 전류가 필요하다.

3상 전력식에서

P = √3VIcosφ

이므로 같은 P와 V 조건에서 cosφ가 낮아지면 I가 증가해야 한다.

따라서 명판의 역률은 전원설비와 케이블, 차단기, 변압기 용량 등을 검토할 때도 중요한 값이다.

효율은 무엇을 알려줄까?

효율은 전기입력 가운데 얼마가 실제 축출력으로 변환되는지를 나타낸다.

η = Pout / Pin

이다.

효율이 90%라면 입력전력의 약 90%가 기계출력으로 전달되고 나머지는 여러 손실로 소모된다.

손실에는 고정자 동손과 회전자 동손, 철손, 베어링과 팬의 기계손 등이 포함될 수 있다.

일부 전동기 명판에는 η 값 외에도 별도의 효율등급 표시가 있을 수 있다. 다만 실제 교체 시에는 명판 표기와 적용규격, 제조사 자료를 함께 확인하는 것이 안전하다.

정격속도 rpm은 왜 동기속도보다 낮을까?

유도전동기의 명판에 적힌 속도는 일반적으로 정격부하에서의 실제 회전자속도다.

예를 들어 60Hz 4극 유도전동기의 동기속도는

Ns = 120f / P

이므로

Ns = 120 × 60 / 4 = 1800rpm

이다.

그런데 명판에는 1760rpm처럼 조금 낮은 값이 적혀 있을 수 있다.

고장이 있어서 느린 것이 아니다.

유도전동기가 토크를 만들려면 회전자계와 회전자 사이에 상대속도가 필요하기 때문이다.

정격속도로 슬립도 계산할 수 있다

유도전동기의 슬립은

s = (Ns – Nr) / Ns

로 계산한다.

60Hz 4극 모터의 동기속도가 1800rpm이고 정격속도가 1760rpm이라면

s = (1800 – 1760) / 1800

이므로 약

0.0222

즉 약 2.2%다.

따라서 명판의 주파수와 rpm만 보고도 이 모터의 극수와 정격운전 시 슬립을 어느 정도 추정할 수 있다.

rpm만 보고 극수를 추정할 수도 있다

60Hz 계통에서 대표적인 동기속도는 극수에 따라 결정된다.

2극은 3600rpm, 4극은 1800rpm, 6극은 1200rpm, 8극은 900rpm이다.

실제 유도전동기의 정격속도는 슬립 때문에 이보다 조금 낮다.

예를 들어 1750~1770rpm 부근이라면 일반적으로 60Hz 4극 유도전동기를 먼저 생각할 수 있다.

1180rpm 정도라면 6극을 의심할 수 있다.

다만 정확한 판단은 명판의 주파수와 극수 표시, 제조사 자료를 함께 확인해야 한다.

정격토크도 계산할 수 있다

출력과 회전속도를 알면 축토크를 계산할 수 있다.

기계출력은

P = Tω

이고 rpm을 이용해 실무에서 편리하게 쓰면

T[N·m] ≈ 9550 × P[kW] / n[rpm]

으로 계산할 수 있다.

7.5kW, 1760rpm 모터라면

T ≈ 9550 × 7.5 / 1760

이므로 약 40.7N·m 정도다.

같은 7.5kW 모터라도 회전속도가 낮으면 필요한 토크는 더 커진다.

그래서 모터교체 시 kW만 같고 rpm이 다르면 기계부하에 전달되는 토크조건도 달라질 수 있다.

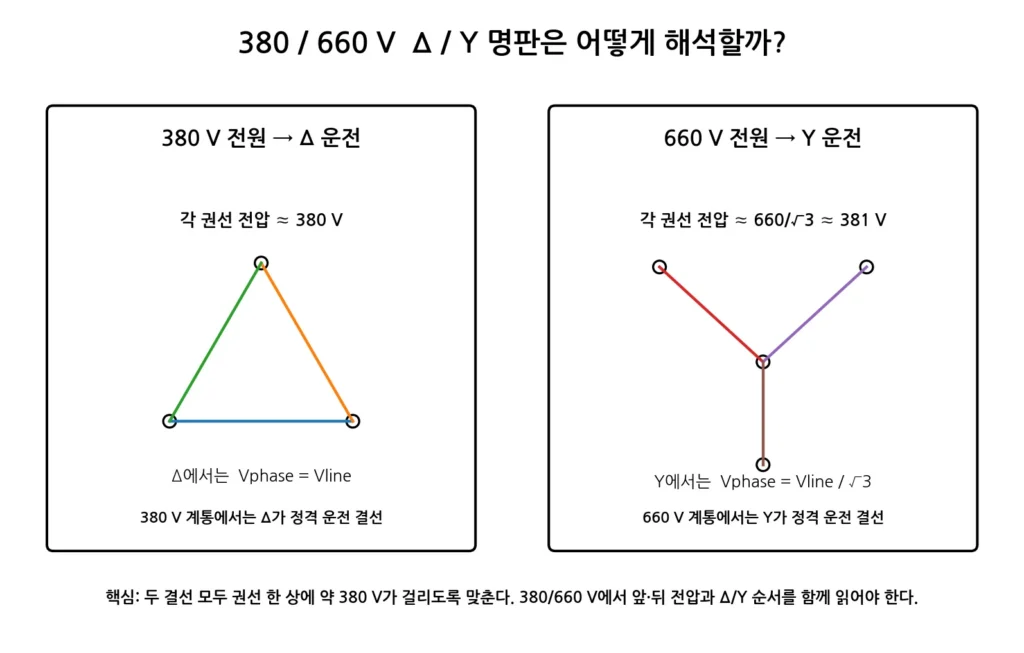

380/660V Δ/Y는 어떻게 읽어야 할까?

현장에서 매우 중요하고 자주 헷갈리는 부분이다.

명판에

380 / 660 V

그리고

Δ / Y

라고 적혀 있다고 하자.

보통 앞의 전압과 앞의 결선, 뒤의 전압과 뒤의 결선을 짝으로 읽는다.

즉

380V → Δ 결선

660V → Y 결선

이다.

왜 이렇게 사용하는지 이해하려면 선간전압과 권선 한 상에 걸리는 상전압을 봐야 한다.

Δ결선에서는 권선에 선간전압이 그대로 걸린다

Δ결선에서는 각 권선이 두 선 사이에 직접 연결된다.

따라서

Vphase = Vline

이다.

380V 전원에 Δ결선을 하면 각 권선에 약 380V가 걸린다.

즉 이 모터의 한 상 권선은 약 380V를 기준으로 설계되었다고 볼 수 있다.

Y결선에서는 권선전압이 √3만큼 낮아진다

Y결선에서는

Vphase = Vline / √3

관계가 있다.

660V 전원에 Y결선을 하면

660 / √3 ≈ 381V

가 된다.

즉 권선 한 상에는 역시 약 380V가 걸린다.

따라서 380/660V Δ/Y라는 표기는 서로 전혀 다른 두 개의 권선을 뜻하는 것이 아니라, 두 선간전압에서 권선 한 상에 비슷한 정격전압이 걸리도록 결선을 바꿀 수 있다는 의미로 이해하면 쉽다.

전압과 결선 순서를 반대로 보면 위험하다

380/660V Δ/Y 모터를 660V 전원에서 Δ로 연결했다고 생각해보자.

Δ에서는 각 권선에 선간전압 660V가 그대로 걸린다.

원래 약 380V를 받아야 하는 권선에 660V가 걸리는 셈이다.

자속이 지나치게 증가하고 큰 여자전류와 과열이 발생할 수 있어 매우 위험하다.

따라서 명판에 두 전압이 표시되어 있을 때는 숫자만 볼 것이 아니라 반드시 전압과 Δ/Y 순서를 한 세트로 읽어야 한다.

220/380V Δ/Y 모터는 380V에서 어떻게 연결할까?

같은 원리를 적용하면 된다.

220/380V Δ/Y라고 적혀 있다면

220V에서는 Δ,

380V에서는 Y

가 정격운전 결선이다.

380V 전원에서 Y결선하면 각 권선에

380 / √3 ≈ 219V

가 걸리기 때문이다.

반대로 380V 전원에서 Δ결선을 하면 각 권선에 380V가 그대로 걸려 정격보다 높은 전압이 인가될 수 있다.

Y-Δ 기동과 명판 전압은 매우 중요하게 연결된다

380V 전원에서 Y-Δ 기동을 하려면 최종 정상운전이 Δ결선이어야 한다.

따라서 380V 계통에서 380/660V Δ/Y 모터는 조건이 맞는다면 Y로 기동한 뒤 Δ로 전환하여 정상운전하는 방식을 생각할 수 있다.

기동 중 Y결선에서는 각 권선에 약

380 / √3 ≈ 219V

가 걸린다.

정상 Δ운전 때는 권선에 380V가 걸린다.

따라서 Y기동 중에는 권선전압이 낮아지고 기동전류와 기동토크도 줄어든다.

이상적인 단순비교에서는 Y기동의 선전류와 기동토크가 직접 Δ기동에 비해 약 1/3 수준이 되는 관계를 생각할 수 있다.

아무 모터나 Y-Δ 기동하면 안 되는 이유

예를 들어 220/380V Δ/Y 모터를 380V 계통에서 사용한다고 하자.

이 모터의 정상운전 결선은 Y다.

그런데 Y-Δ 기동회로를 사용해 마지막에 Δ로 전환하면 각 권선에 380V가 걸린다.

원래 권선 정격은 약 220V다.

따라서 정상 Δ운전 자체가 맞지 않는다.

이 때문에 Y-Δ 기동 가능 여부를 판단할 때는 단순히 모터 단자함에 6가닥이 있다는 것만 볼 것이 아니라 명판의 전압과 결선표시를 반드시 확인해야 한다.

Y-Δ 기동에는 또 어떤 조건이 필요할까?

전압조건이 맞더라도 기동부하가 매우 크다면 문제가 될 수 있다.

Y기동에서는 권선전압이 낮아지고 기동토크도 크게 줄어든다.

따라서 펌프나 팬처럼 기동부하 특성이 비교적 맞는 곳에서는 사용할 수 있지만, 처음부터 큰 토크가 필요한 기계에서는 가속하지 못할 수도 있다.

또 모터의 각 권선단자가 단자함으로 모두 인출되어 있어야 결선전환이 가능하다.

실제 적용은 모터와 부하, 기동회로의 사양을 함께 봐야 한다.

명판 전류가 15.0/8.7A처럼 두 개 적혀 있는 이유

380/660V Δ/Y 모터라면 전압과 결선에 따라 선전류도 달라진다.

Δ결선에서는 선전류와 상전류의 관계가

IL = √3 Iphase

다.

Y결선에서는

IL = Iphase

다.

두 운전조건 모두 권선에 거의 같은 상전압이 걸리고 같은 정격출력을 낸다면 380V에서의 선전류가 660V에서보다 약 √3배 크게 나타나는 관계를 볼 수 있다.

예를 들어

15.0A / 8.7A

라면

15 / 8.7 ≈ 1.72

로 √3에 가까운 값이 나온다.

차단기나 과부하계전기는 명판전류만 보고 바로 설정하면 될까?

명판전류는 매우 중요한 기준이지만 보호장치의 최종 설정방법은 기동방식과 설치위치, 적용규격, 제조사 지침을 함께 봐야 한다.

특히 Y-Δ 회로에서는 과부하계전기가 어디에 설치되어 있는지에 따라 계전기에 실제 흐르는 전류관계가 달라질 수 있다.

그래서 단순히 명판의 정격전류 숫자를 아무 위치의 계전기에 그대로 입력한다고 항상 맞는 것은 아니다.

현장에서는 회로도를 먼저 확인하는 것이 중요하다.

S1은 무엇을 뜻할까?

명판에 S1이라고 적힌 모터를 자주 볼 수 있다.

S1은 일반적으로 연속운전을 의미한다.

일정한 부하로 충분히 긴 시간 운전하여 모터가 열적으로 안정상태에 도달할 수 있는 운전조건을 말한다.

즉 S1 모터는 정상적인 정격부하에서 계속 운전하는 용도를 기준으로 설계된 것이다.

반대로 특정시간만 운전하고 식히는 방식이나 반복적인 기동·제동을 전제로 한 운전은 별도의 운전방식으로 표시될 수 있다.

S1이면 하루 24시간 무조건 정격출력으로 돌려도 된다는 뜻일까?

S1이라는 글자 하나만으로 모든 환경조건을 무시할 수 있는 것은 아니다.

정격전압과 주파수가 맞아야 하고 냉각이 정상이어야 한다.

주위온도와 설치고도 등의 정격조건도 만족해야 한다.

통풍구가 막혔거나 냉각팬이 파손되어 있다면 S1 모터라도 정격부하에서 과열될 수 있다.

따라서 운전방식과 냉각상태를 함께 봐야 한다.

절연등급 F는 무엇을 의미할까?

전동기 권선은 절연재료로 보호되어 있다.

절연재료는 열에 매우 민감하며 허용온도를 넘는 운전이 반복되면 열화가 빨라질 수 있다.

명판에 Class F라고 적혀 있다면 절연시스템이 F종의 열적 등급을 가진다는 의미다.

F종의 열등급 기준온도는 155°C다.

하지만 이것을

“모터 외함이나 주위공기가 155°C까지 올라가도 괜찮다”

는 뜻으로 이해하면 안 된다.

절연시스템의 열등급과 실제 허용 온도상승, 주위온도, 사용수명은 구분해서 봐야 한다.

절연등급이 높으면 모터를 계속 더 뜨겁게 사용해도 될까?

그것도 조심해야 한다.

절연등급은 절연재료가 견딜 수 있는 열적인 수준을 나타내지만 베어링의 그리스와 자석, 각종 씰과 케이블 등 다른 부품의 허용온도는 별개다.

또 절연재료도 높은 온도에서 운전할수록 일반적으로 노화가 빨라진다.

따라서 높은 절연등급은 과열을 무시해도 된다는 허가가 아니라 설계와 열적 여유를 이해하기 위한 정보다.

IP55는 무엇을 의미할까?

IP는 외함의 고체이물질과 물 침입에 대한 보호정도를 나타내는 코드다.

IP55라면 첫 번째 숫자 5와 두 번째 숫자 5를 각각 해석한다.

첫 번째 5는 먼지가 완전히 한 톨도 들어가지 않는다는 뜻의 완전 밀폐등급과는 다르다. 정상동작을 방해할 정도의 먼지 침입이 제한되는 수준으로 이해해야 한다.

두 번째 5는 일정한 조건의 물 분사에 대한 보호를 의미한다.

하지만 IP55라고 해서 물속에 담가도 된다는 뜻은 아니다.

IP등급이 같으면 어떤 장소에서든 같은 모터를 사용해도 될까?

그렇지 않다.

폭발위험장소에는 방폭구조가 별도로 필요할 수 있다.

부식성 가스가 있는 곳에서는 재질과 코팅도 중요하다.

옥외에서는 직사광선과 빗물, 결로가 문제가 될 수 있다.

고압세척이 이루어지는 장소는 일반적인 IP55 조건보다 더 가혹할 수 있다.

그래서 IP등급은 환경적합성을 판단하는 여러 조건 가운데 하나다.

주위온도와 설치고도도 확인해야 한다

일부 명판에는 허용주위온도나 설치고도가 표시될 수 있다.

모터의 냉각은 주변 공기의 온도와 밀도에 영향을 받는다.

주위온도가 높으면 모터가 열을 방출하기 어려워지고, 높은 고도에서는 공기밀도가 낮아져 냉각성능이 저하될 수 있다.

따라서 정격에서 정한 환경조건을 벗어나면 출력감소와 같은 보정이 필요할 수 있다.

정확한 조건은 제조사 자료를 확인해야 한다.

프레임 번호는 왜 중요할까?

모터를 교체할 때 전기적인 정격만 맞으면 된다고 생각하기 쉽다.

하지만 실제 설치에서는 기계적인 치수가 매우 중요하다.

프레임은 축높이와 취부치수, 베이스 홀 위치, 축경 등 기계적인 설치조건과 관련될 수 있다.

같은 7.5kW와 같은 4극 모터라도 프레임이나 장착형식이 다르면 기존 설비에 바로 설치할 수 없을 수 있다.

따라서 교체 전에 외형치수와 축치수를 확인해야 한다.

장착형식도 확인해야 한다

일반적인 풋마운트 모터와 플랜지마운트 모터는 설치방식이 다르다.

수직으로 설치하는 모터는 베어링과 축방향 하중조건도 달라질 수 있다.

그래서 기존 모터를 교체할 때는

출력,

속도,

전압

만 맞출 것이 아니라 장착형식까지 확인해야 한다.

특히 펌프나 감속기에 직접 연결되는 모터는 축과 플랜지 치수가 매우 중요하다.

회전방향도 명판이나 단자표시를 확인해야 한다

일반적인 3상 유도전동기는 전원 두 상을 서로 바꾸면 회전자계 방향이 바뀌어 회전방향이 반전된다.

하지만 설비 전체에서는 아무 방향으로나 돌려도 되는 것이 아니다.

펌프와 팬, 윤활펌프 등은 지정방향이 있을 수 있다.

일부 모터 외함이나 팬커버에는 회전방향 화살표가 표시되기도 한다.

교체 후 처음 기동할 때는 부하와 분리할 수 있다면 방향을 확인하는 절차가 중요하다.

베어링 번호가 표시되는 경우도 있다

대형 또는 특정 전동기에서는 구동측과 반구동측 베어링 정보가 명판이나 별도 자료에 표시될 수 있다.

유지보수에서는 매우 유용한 정보다.

같은 외형의 베어링처럼 보여도 내부틈새와 씰, 절연베어링 여부 등 세부사양이 다를 수 있다.

따라서 베어링 교체도 단순히 치수만 보고 결정하기보다 제조사 지정사양을 확인하는 것이 안전하다.

효율등급 표시는 교체할 때 왜 중요할까?

신형 전동기로 교체하면 같은 출력에서도 효율이 다를 수 있다.

효율이 높으면 동일한 축출력을 만들기 위한 전기입력이 줄어들 수 있다.

장시간 운전되는 펌프와 팬, 압축기 같은 부하는 작은 효율차이도 연간 소비전력에서 큰 차이를 만들 수 있다.

다만 효율이 높은 모터라고 해서 모든 기계에 아무 조건 없이 대체설치할 수 있는 것은 아니다.

기동전류와 토크특성, 프레임과 회전속도 등도 함께 봐야 한다.

명판의 Hz와 rpm이 맞는지 보면 이상도 찾을 수 있다

예를 들어 명판에 60Hz인데 정격속도가 1450rpm이라고 되어 있다면 일반적인 4극 60Hz 유도전동기의 정격속도와는 거리가 있다.

이 경우 50Hz용 사양인지, 극수가 다른지, 다속모터인지 등 추가정보를 확인할 필요가 있다.

명판의 값을 하나씩 따로 외우기보다 서로 연결해서 보면 잘못된 기록이나 모터선정 오류를 찾는 데도 도움이 된다.

인버터 운전모터는 명판을 어떻게 봐야 할까?

인버터에 연결되어 있다고 모터 명판의 60Hz 값이 의미 없어지는 것은 아니다.

명판의 정격전압과 정격주파수는 기본적인 정격자속과 정격운전점을 이해하는 기준이다.

인버터는 주파수와 전압을 조절해 속도를 변화시키지만 저속에서는 자체 냉각팬의 풍량이 감소할 수 있고, 고속에서는 베어링과 회전자의 기계적 한계가 문제가 될 수 있다.

또 PWM 출력으로 인한 절연스트레스도 고려해야 한다.

따라서 인버터로 운전한다고 명판 정격을 자유롭게 넘어도 되는 것은 아니다.

60Hz 모터를 인버터로 70Hz까지 올리면 출력도 계속 증가할까?

항상 그렇지는 않다.

기본속도 이하에서는 V/f를 일정하게 유지하며 자속을 유지할 수 있다.

하지만 인버터의 출력전압이 전원전압 한계에 도달한 뒤 주파수를 더 높이면 같은 V/f를 유지하기 어려워진다.

자속이 감소하는 약계자영역으로 들어갈 수 있다.

이 영역에서는 토크특성이 기본속도 이하와 달라진다.

또 모터와 부하가 기계적으로 해당 속도를 허용하는지도 반드시 확인해야 한다.

명판전류보다 조금 높으면 바로 모터가 고장난 것일까?

순간적으로 약간 높은 전류가 나타났다는 이유만으로 바로 고장이라고 단정하기 어렵다.

기동 중에는 정격전류보다 훨씬 큰 전류가 흐를 수 있다.

가속 중에도 부하토크에 따라 전류가 높아질 수 있다.

반대로 정상적인 정속운전에서 장시간 정격전류를 크게 초과한다면 과부하나 전압이상, 기계적 걸림, 결상 등의 원인을 점검할 필요가 있다.

중요한 것은 전류값 하나가 아니라 언제, 얼마나 오래, 어떤 운전조건에서 그 전류가 흐르는가다.

무부하전류가 정격전류보다 낮다고 모두 정상일까?

무부하에서는 축부하가 거의 없기 때문에 유효전력 성분은 작아진다.

하지만 유도전동기에는 자속을 만드는 여자전류가 필요하므로 전류가 0에 가까워지는 것은 아니다.

모터 크기와 설계에 따라 무부하전류의 비율은 달라질 수 있다.

따라서 무부하전류가 정격전류의 특정 비율이어야 한다고 모든 모터에 하나의 숫자를 적용하면 안 된다.

세 상의 균형과 과거 측정값, 제조사 자료를 함께 보는 것이 좋다.

명판이 지워졌다면 어떻게 해야 할까?

현장에서는 오래된 모터의 명판 글자가 부식되거나 도장에 덮여 읽히지 않는 경우도 있다.

이럴 때는 임의로 정격을 추정해 연결하는 것은 위험하다.

모델명과 제조번호를 확인해 제조사 자료를 찾고, 기존 도면과 설비기록을 확인하는 것이 우선이다.

기존 보호계전기 설정과 케이블, 결선상태도 참고자료가 될 수 있지만 그것만으로 원래 모터의 정격을 확정해서는 안 된다.

특히 Δ/Y 전압을 잘못 판단하면 권선에 과전압을 인가할 수 있으므로 주의해야 한다.

같은 kW 모터로 교체했는데 전류가 다를 수도 있을까?

가능하다.

같은 출력이라도 효율과 역률이 다르면 정격전류가 달라질 수 있다.

앞에서 본 식

Pout = √3VIcosφ × η

를 보면 알 수 있다.

Pout과 V가 같더라도 cosφ와 η가 다르면 I가 달라진다.

따라서 모터 교체 후 과부하계전기 설정을 무조건 기존값으로 유지하지 말고 새 모터의 명판전류를 다시 확인해야 한다.

같은 kW와 rpm이면 완전히 같은 모터일까?

그것도 아니다.

기동토크,

최대토크,

관성,

효율,

역률,

절연등급,

보호등급,

프레임,

베어링,

냉각방식,

운전방식

등이 다를 수 있다.

특히 기동부하가 큰 설비에서는 정격출력이 같아도 토크특성이 맞지 않으면 기동에 실패할 수 있다.

그래서 중요한 설비에서는 제조사 토크-속도 특성도 확인할 필요가 있다.

현장에서 교체 전에 최소한 무엇을 비교해야 할까?

모터를 교체할 때는 한 가지 숫자만 맞추지 말고 전기적 조건과 기계적 조건을 함께 확인해야 한다.

우선 출력, 전압, 주파수, 정격전류와 Δ/Y 결선이 맞는지 본다. 그다음 정격속도와 극수, 회전방향을 확인한다. 절연등급과 IP등급, 운전방식도 사용환경에 맞는지 확인해야 한다.

마지막으로 프레임과 장착형식, 축경과 축길이, 커플링 위치, 브레이크나 엔코더 같은 부속품의 유무까지 비교해야 실제 교체작업에서 문제가 줄어든다.

모터 명판은 점검기록의 기준점이 된다

정비에서는 현재 측정값만 기록하는 것보다 명판값과 함께 비교해 기록하는 것이 훨씬 유용하다.

예를 들어

정격전류 15A,

실측 R상 12.6A,

S상 12.8A,

T상 12.5A

처럼 기록하면 현재 부하수준과 상간 균형을 한눈에 볼 수 있다.

절연저항과 베어링온도, 진동값도 모터 모델과 정격조건을 함께 기록해두면 나중에 동일한 모터의 과거상태와 비교하기 쉽다.

명판 사진을 정비이력에 남겨두는 것도 실무적으로 유용하다.

명판에 적힌 숫자는 모두 최대허용값일까?

그렇지 않다.

이 부분은 매우 중요하다.

정격값은 일반적으로 정해진 조건에서 지속적으로 운전할 수 있도록 설계된 기준 운전점이다.

무조건 넘으면 즉시 파손되는 절대적인 파괴한계와 같은 의미가 아니다.

반대로 정격을 약간 넘었다고 괜찮다는 의미도 아니다.

전동기의 열적 여유와 과부하능력, 운전시간은 기기마다 다르기 때문에 제조사의 허용조건과 보호설정을 따라야 한다.

자주 헷갈리는 부분

첫째, 전동기 명판의 kW는 보통 전원에서 소비하는 전기입력이 아니라 축에서 내는 정격 기계출력이다.

둘째, 정격전류는 항상 정확히 그만큼 흘러야 한다는 목표값이 아니라 정격부하 운전을 판단하는 기준값이다.

셋째, 380/660V Δ/Y라고 적혀 있다면 일반적으로 380V에서는 Δ, 660V에서는 Y를 짝으로 읽는다.

넷째, 220/380V Δ/Y 모터는 380V 계통에서 정상적으로 Y결선해야 하므로 380V에서 최종 Δ운전하는 일반적인 Y-Δ 기동 대상으로 보면 안 된다.

다섯째, 명판의 rpm은 유도전동기의 경우 동기속도가 아니라 정격부하에서의 실제 회전자속도다.

여섯째, rpm과 주파수를 함께 보면 극수와 슬립을 추정할 수 있다.

일곱째, Class F의 155°C는 절연시스템의 열등급을 의미하며 주변온도를 155°C까지 허용한다는 뜻이 아니다.

여덟째, IP55는 완전방진이나 수중사용을 의미하지 않는다.

아홉째, 같은 kW의 모터라도 전류와 속도, 토크, 효율, 프레임이 다를 수 있다.

열째, 모터를 교체할 때는 명판의 한두 항목만 보지 말고 전기적 정격과 기계적 설치조건을 함께 비교해야 한다.

마무리

전동기 명판은 작은 금속판 하나지만 그 안에는 모터를 정상적으로 운전하기 위한 거의 모든 기본조건이 들어 있다.

먼저 정격출력 kW는 일반적으로 축에서 사용할 수 있는 기계출력을 의미한다. 실제 전기입력은 효율 때문에 이보다 크다.

정격전압과 정격전류는 반드시 결선과 함께 봐야 한다. 특히 380/660V Δ/Y나 220/380V Δ/Y처럼 두 전압이 표시된 모터는 앞의 전압과 앞의 결선, 뒤의 전압과 뒤의 결선을 한 세트로 읽어야 한다.

주파수와 rpm을 함께 보면 동기속도와 극수를 추정할 수 있다. 유도전동기는 슬립이 존재하므로 실제 정격속도는 동기속도보다 조금 낮다.

역률과 효율을 알면 왜 명판전류가 그 정도로 정해졌는지도 계산으로 연결할 수 있다.

절연등급과 IP등급, 운전방식은 모터가 견딜 수 있는 열적·환경적 조건을 판단하는 기준이 된다.

그리고 실제 교체작업에서는 프레임과 축치수, 장착형식까지 맞아야 한다.

결국 명판을 제대로 읽는다는 것은 숫자를 외우는 일이 아니다.

전압·전류·주파수·출력·속도·결선·열·설치조건이 서로 어떤 관계를 갖는지 이해하는 것이다.

이 관계를 알고 명판을 보면 모터가 현재 어떤 조건으로 운전되고 있는지, 교체품이 기존 설비와 맞는지, 측정된 전류가 정상범위인지 판단하는 데 훨씬 도움이 된다.

다음 글에서는 현장에서 전동기 상태를 확인할 때 가장 많이 수행하는 시험 가운데 하나인 전동기 절연저항은 왜 측정할까?를 살펴본다. 단순히 메거값이 높으면 좋은 것인지에서 끝내지 않고, 권선과 대지 사이에서 실제로 무엇을 측정하는지와 온도·습도가 측정값에 어떤 영향을 주는지까지 알아본다.
