정전 후 인버터가 다시 도는 이유는? 자동 재시동과 회전 중 재기동

순간 정전 뒤 설비가 자동으로 다시 돌기도 하고, 전원은 살아났는데 인버터가 정지 상태로 남기도 한다. 같은 공장의 비슷한 모터라도 반응이 다를 수 있다. 전원 복귀, 운전명령 유지, 고장 복귀, 회전 중 재기동은 각각 다른 기능이기 때문이다.

재시동 문제를 볼 때는 ‘자동 재시동이 켜져 있는가’ 하나만 확인하면 부족하다. 어떤 사건으로 정지했고, 제어기가 무엇을 기억했으며, 모터축은 실제로 멈췄는지를 시간 순서로 확인해야 한다.

순간 정전 때 전기와 기계는 같은 속도로 멈추지 않는다

인버터 DC 링크 콘덴서의 에너지는 E = ½CV²다. C는 정전용량, V는 DC 링크 전압이다. 전압이 V1에서 V2로 떨어질 때 줄어든 저장에너지는 ΔE = ½C(V1² − V2²)로 계산할 수 있다.

정전용량 2mF에서 540V가 400V로 떨어지는 단순 예를 들면 에너지 차이는 약 132J다. 일정하게 5kW를 소비한다고 가정하면 에너지÷전력은 약 0.026초다. 이는 손실·제어전원·보호 임계값·회생 등을 생략한 산술 예이며 실제 정전 보상시간을 예측하는 값이 아니다.

전기적 에너지가 줄어도 회전체에는 관성에너지가 남을 수 있다. 팬은 바람에 의해 계속 돌거나 반대 방향으로 돌아갈 수도 있다. 인버터 저전압 트립 기록이 있다고 해서 모터축까지 즉시 정지했다고 판단하면 안 된다.

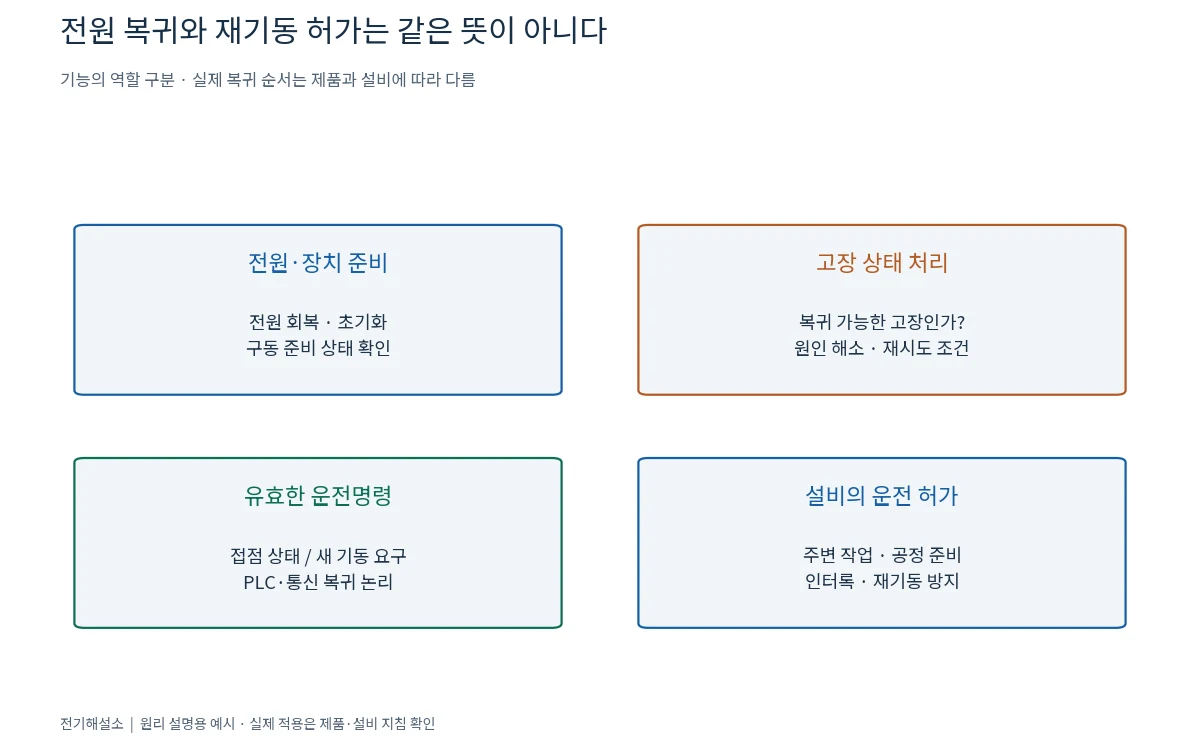

전원이 돌아오는 것과 운전 허가는 다르다

전원 복귀 후에는 장치 초기화와 준비 상태 확인이 진행된다. 그다음 유효한 운전명령과 지령, 운전 허가, 고장 상태 등 여러 조건에 따라 실제 운전 여부가 결정된다. PLC와 인버터의 부팅 순서가 달라서 동작이 달라지는 경우도 있다.

접점 유지형 운전에서 전원 복귀 시 입력 상태를 그대로 인정하는 설정이라면 기존의 ON 접점이 다시 운전 요구로 해석될 수 있다. 반대로 새로운 상태 변화나 기동 펄스를 요구하는 설정이라면 같은 접점이 ON이어도 다시 기동하지 않을 수 있다. 명칭과 기본값은 제품마다 확인해야 한다.

통신 운전에서는 PLC 프로그램의 복귀 절차, 명령 데이터 유지, 통신 상실 시 동작이 함께 작용한다. 인버터 설정만 정상으로 보인다고 상위 제어의 재시동 논리까지 정상이라고 결론낼 수 없다.

자동 고장 복귀는 모든 고장을 없애는 기능이 아니다

자동 고장 복귀는 허용된 특정 고장에서 원인 조건이 해소되면 일정한 절차로 복귀를 시도하는 기능이다. 적용 가능한 고장, 대기시간, 재시도 횟수와 최종 정지 조건이 제품에 따라 다르다. 고장 표시가 사라지는 것과 모터 운전 허가가 생기는 것도 별개다.

과열 원인이 계속 남아 있는데 복귀만 반복하면 설비가 정상으로 회복된 것이 아니다. 재시도 사이에 잠깐 돌아간다는 이유로 원인을 해결했다고 보지 않는다. 과전류나 기계 구속 등의 기록은 최초 발생 조건과 함께 보존한다.

작업자가 리셋 버튼을 누른 직후 기존 운전명령이 유효해 다시 움직일 가능성도 있다. 리셋을 단순한 경보 삭제라고 생각하지 말고, 리셋 후의 운전 조건까지 확인해야 한다.

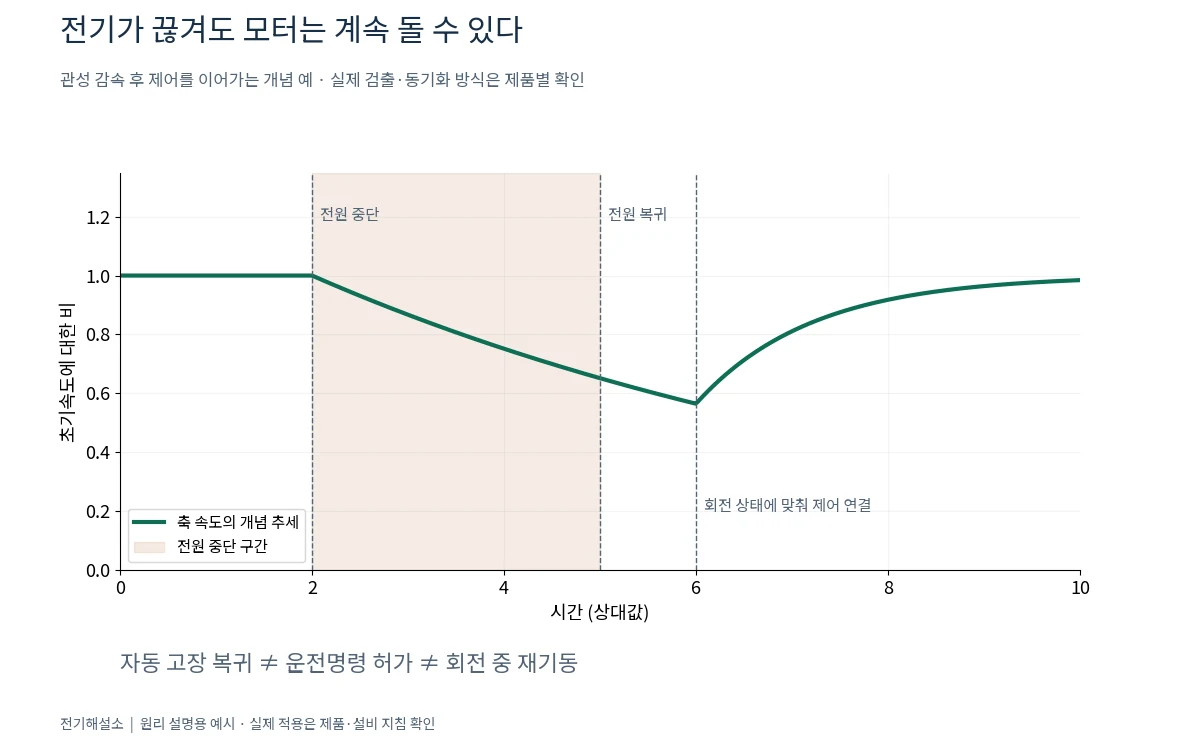

회전 중 재기동은 이미 도는 축에 제어를 맞추는 기능이다

회전 중 재기동은 관성이나 외부 힘으로 돌아가는 모터의 상태를 파악하고 제어를 이어 붙이는 기능이다. 제품에 따라 속도 검색 또는 플라잉 스타트라고도 한다. 정전 후든 일반 정지 후든 축이 아직 회전하고 있을 때 관련될 수 있다.

정지한 모터로 가정한 제어를 이미 도는 모터에 그대로 적용하면 전류 충격이나 토크 변동이 생길 수 있다. 지원 기능은 모터 종류·제어모드·회전방향·속도 범위에 따라 다르므로 단순히 기능을 켜는 것만으로 모든 경우가 해결되지는 않는다.

유도전동기 회전자에 전압과 전류가 유도되는 과정은 자계와 회전자의 상대속도에 영향을 받는다. 그래서 전원만 복구하는 것과 실제 회전 상태에 맞춰 제어를 다시 시작하는 것은 다른 문제다. 영구자석 모터에서는 회전 중 역기전력과 전압 조건도 제품 지침에 따라 확인해야 한다.

현장 기록은 사건의 시간 순서로 남긴다

전원 저하 시각, 최초 고장 코드, 운전명령 상태, PLC·인버터의 복귀 시각, 실제 축 회전 여부, 재기동 시 출력주파수와 전류를 순서대로 남긴다. ‘정전 후 과전류’라는 한 줄보다 재기동 당시 축이 정회전 중이었는지 역회전 중이었는지가 원인을 좁히는 데 도움이 된다.

시험을 위해 운전 중 전원을 임의로 끊거나 보호를 우회하지 않는다. 재기동 기능 검증은 설비가 허용하는 시험계획, 작업자 접근 통제, 관련 인터록을 갖춘 상태에서 담당자가 수행한다. 일상적인 패널 정지만으로 정비 중 재기동을 막았다고 판단해서도 안 된다.

연속운전이 중요한 공정과 사람의 접근이 잦은 설비는 허용할 복귀 방식이 다를 수 있다. 펌프라면 흡입·밸브 상태, 컨베이어라면 주변 작업과 적재 상태처럼 공정의 준비 조건도 포함해야 한다. 인버터 하나의 설정으로 설비 전체의 안전을 대신할 수는 없다.

재시동 직전 상태를 세 가지로 나누어 읽는다

다음은 실제 사고 기록이 아닌, 재시동 실패를 분석하기 위한 가상의 비교다. 같은 저전압 고장 뒤에도 운전명령의 복귀와 축의 회전 상태가 다르면 확인할 원인이 달라진다. 시간은 인버터·PLC 로그의 시계 오차를 고려해 맞추고, 최초 고장과 재시도 중의 고장을 구분한다.

복귀 직전 상태	우선 확인	이 상태만으로 알 수 없는 것
장치 준비 완료, 운전명령 없음, 축 정지	PLC 복귀 논리와 활성 명령 채널	모터 전력부 고장 여부
운전명령 유효, 축 회전 중, 재기동 순간 과전류	회전방향·시작 모드와 속도 검색 지원 조건	과전류 원인이 모두 속도 검색이라는 결론
준비·명령은 정상, 외부 허가 없음	공정 준비 조건과 정지 우선신호	허가 입력을 강제로 바꿔도 된다는 판단

복귀 시간이 어긋나는 사례도 생각해 볼 수 있다. 인버터가 먼저 준비 상태에 들어가도 PLC 통신이 아직 복구되지 않았다면 이전 지령을 사용할지 정지할지는 통신 상실·복귀 설정에 달려 있다. 반대로 유지된 단자 운전명령을 즉시 받아들이는 구성은 PLC의 기동 펄스 없이도 재운전할 수 있다. 두 장치의 전원만 같은 시각에 들어온다고 명령의 복귀 순서가 같아지는 것은 아니다.

설정 변경 뒤에는 최초 기동뿐 아니라 정지 후 재기동과 허용된 전원 복귀 시나리오도 확인한다. 특정 고장의 자동 복귀 횟수만 조정하면 명령 유지나 회전 중 재기동 조건을 놓칠 수 있다. 예상치 못한 재운전을 막을 조건과 공정상 허용할 복귀 조건을 함께 기록해야 한다.

헷갈리는 부분과 정리

자동 고장 복귀는 고장 상태를 처리하고, 운전명령 논리는 다시 돌지 여부를 결정하며, 회전 중 재기동은 이미 도는 모터와 제어를 맞춘다. 세 기능은 함께 작동할 수 있지만 서로 같은 기능이 아니다.

정전 후 이상이 생기면 재시도 횟수나 전류 한도를 높이기 전에 최초 사건과 복귀 순서를 기록한다. 전기적 준비, 제어 명령, 실제 기계 상태를 함께 확인해야 예상치 못한 재기동과 반복 트립의 원인을 구분할 수 있다.
