인버터 운전 전동기는 저속에서 왜 더 뜨거워질까?

인버터를 사용하면 전동기 속도를 자유롭게 낮출 수 있다. 그래서 저속운전은 에너지 절감과 공정제어에 매우 유용하다. 그런데 같은 모터를 상용전원으로 운전할 때는 문제가 없었는데 인버터로 천천히 돌리자 온도가 높아지는 경우가 있다.

이 현상의 핵심은 단순히 “속도가 느려서”가 아니다. 부하가 요구하는 토크와 전동기에 흐르는 전류는 그대로인데, 모터 자체 냉각능력은 회전속도와 함께 떨어질 수 있기 때문이다.

저속운전에서 가장 먼저 봐야 할 것은 냉각 방식이다

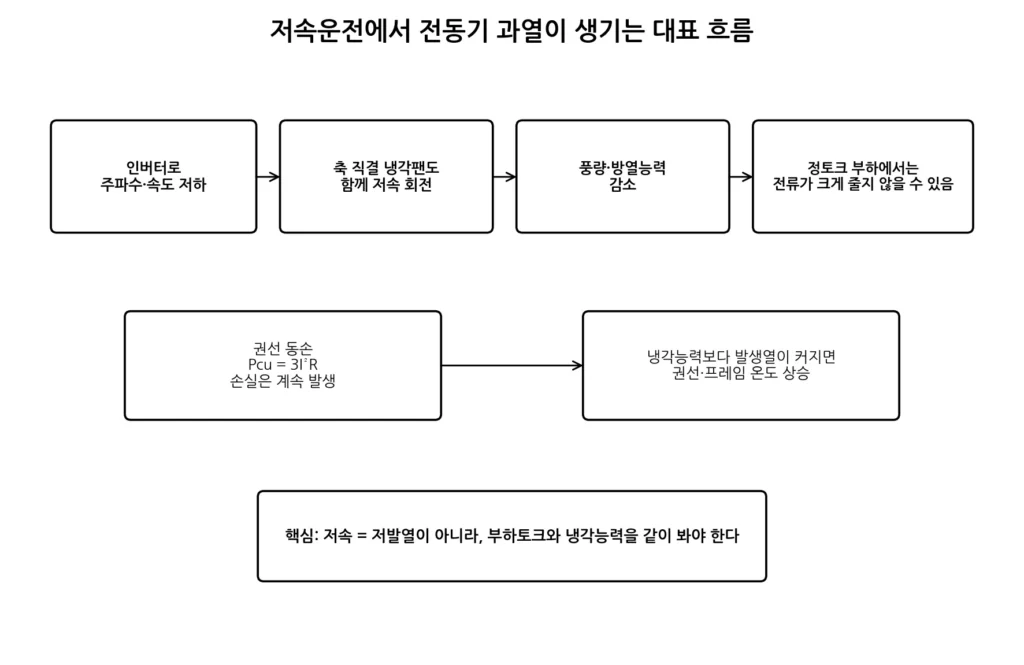

많은 일반 산업용 전동기는 회전자축에 냉각팬이 직접 연결된 자기냉각 방식이다. 모터가 빠르게 돌면 팬도 빠르게 돌아 외부 공기를 충분히 흐르게 하지만, 인버터로 회전속도를 낮추면 팬 속도도 함께 떨어진다.

팬이 느려지면 단순히 풍량만 조금 줄어드는 것이 아니라 프레임 표면에서 열을 빼앗아 가는 능력 자체가 크게 낮아질 수 있다. 따라서 손실은 비슷한데 냉각만 약해지는 조건이 생긴다.

속도를 낮췄는데 전류는 왜 크게 줄지 않을까?

부하가 일정한 토크를 요구한다면 전동기도 그 토크를 만들어야 한다. 일반적인 인버터의 정토크 영역에서는 주파수를 낮추면서 전압도 함께 낮춰 자속을 유지하고, 필요한 토크를 만들기 위해 상당한 전류가 계속 흐를 수 있다.

권선 동손은 대략 Pcu = 3I²R로 생각할 수 있다. 회전속도가 절반이 되었다고 전류가 반드시 절반이 되는 것은 아니다. 따라서 동손은 여전히 큰데 냉각팬만 느려지는 상황이 가능하다.

정토크 부하에서는 저속과 발열의 관계가 더 중요하다

컨베이어, 압출기, 일부 믹서나 승강장치처럼 속도가 바뀌어도 비교적 일정한 토크가 필요한 부하는 저속에서도 전류가 크게 줄지 않을 수 있다.

이런 설비에서 장시간 저속운전이 필요하면 자기냉각 모터가 충분한 방열능력을 유지하는지 확인해야 한다. 필요하면 별도의 강제냉각팬을 사용하는 방식이 검토된다.

팬·펌프 부하는 같은 방식으로 보면 안 된다

원심팬과 원심펌프처럼 속도가 낮아질수록 요구 토크가 크게 줄어드는 부하는 상황이 다르다. 이런 부하는 저속에서 필요한 전류와 출력도 크게 줄 수 있기 때문에 자기냉각이 약해져도 실제 발열 부담이 함께 줄어드는 경우가 많다.

따라서 “몇 Hz 이하에서는 무조건 과열된다”처럼 하나의 기준으로 모든 설비를 판단하면 안 된다. 부하의 토크 특성을 함께 봐야 한다.

주파수를 낮추면 동기속도와 실제속도는 어떻게 달라질까?

유도전동기의 동기속도는 Ns = 120f / P로 결정된다. 주파수 f를 낮추면 회전자계의 속도도 낮아진다.

실제 회전속도는 슬립 때문에 동기속도보다 약간 낮다. 이 관계가 헷갈리면 유도전동기의 슬립 개념을 같이 보면 저속운전에서 부하가 커질 때 왜 전류와 슬립이 변하는지 이해하기 쉽다.

너무 낮은 주파수에서는 전압강하의 영향도 커진다

주파수가 충분히 높을 때는 권선 저항에 의한 전압강하가 상대적으로 작게 보이지만, 저주파에서는 인가전압 자체가 낮아지므로 고정자 저항 전압강하의 비중이 커진다.

이 때문에 단순 V/f만 그대로 적용하면 실제 자속이 부족해지고 토크가 떨어질 수 있다. 많은 인버터가 저속 토크 보상이나 전압 부스트 기능을 제공하는 이유가 여기에 있다.

전압을 과도하게 보상해도 좋은 것은 아니다

저속토크를 높이겠다고 전압 부스트를 과도하게 적용하면 자속이 필요 이상으로 커져 여자전류와 발열이 증가할 수 있다. 저속 토크 보상은 부하와 모터 특성을 보고 조정해야 한다.

저속에서 과부하가 겹치면 문제가 더 커진다

냉각이 약해진 상태에서 부하토크까지 커지면 전류는 증가하고 동손은 I²에 비례해 빠르게 커진다. 이 경우 저속운전 자체보다 과부하가 실제 과열을 더 빠르게 만들 수 있다.

운전 중 전류가 명판값에 얼마나 가까운지, 회전속도가 실제로 올라오는지 확인해야 한다. 전동기 과부하와 구속상태의 차이를 함께 보면 저속 과열 진단에 도움이 된다.

명판의 정격만 보고 저속연속운전을 판단하면 부족하다

모터 명판에 적힌 정격출력과 정격전류는 정해진 냉각조건과 사용조건을 전제로 한다. 인버터 저속연속운전에서는 냉각조건이 달라지므로 일반 정격만으로 허용범위를 단정하기 어렵다.

전동기 명판을 확인하고, 인버터 운전 가능 범위와 저속에서의 연속토크 허용값은 모터 제조사의 운전곡선이나 데이터시트를 우선해야 한다.

전압 불평형도 저속 과열과 함께 확인해야 한다

저속에서 온도가 높다고 모든 원인을 인버터와 냉각팬에만 돌리면 안 된다. 입력측 또는 모터측 전압에 문제가 있으면 불평형 전류가 생겨 추가 발열이 발생할 수 있다.

특히 기존부터 있던 문제를 인버터 도입 이후에야 발견하는 경우도 있다. 전압 불평형은 작은 전압차이도 전동기 내부에서 큰 전류불평형과 발열로 이어질 수 있다.

강제냉각팬은 언제 필요할까?

저속에서 큰 토크를 오래 유지해야 하거나, 모터가 밀폐된 공간에 설치되어 주변온도가 높거나, 제조사에서 특정 속도 이하 연속운전에 별도 냉각을 요구한다면 강제냉각을 검토할 수 있다.

강제냉각팬은 모터축 속도와 관계없이 일정한 풍량을 확보할 수 있다는 장점이 있다. 다만 팬 전원 상실을 별도로 감시해야 하고, 팬이 멈춰도 모터는 계속 운전될 수 있으므로 보호구성이 중요하다.

온도를 어디에서 재는지도 중요하다

프레임 표면온도는 권선의 최고온도와 동일하지 않다. 내부 권선은 표면보다 더 뜨거울 수 있다. 큰 모터에서는 RTD나 PTC 같은 내장 온도센서가 실제 권선상태를 판단하는 데 더 유용할 수 있다.

적외선 온도계나 열화상카메라를 사용할 때도 같은 위치와 비슷한 부하조건에서 추세를 비교해야 의미가 있다.

현장에서는 무엇부터 확인할까?

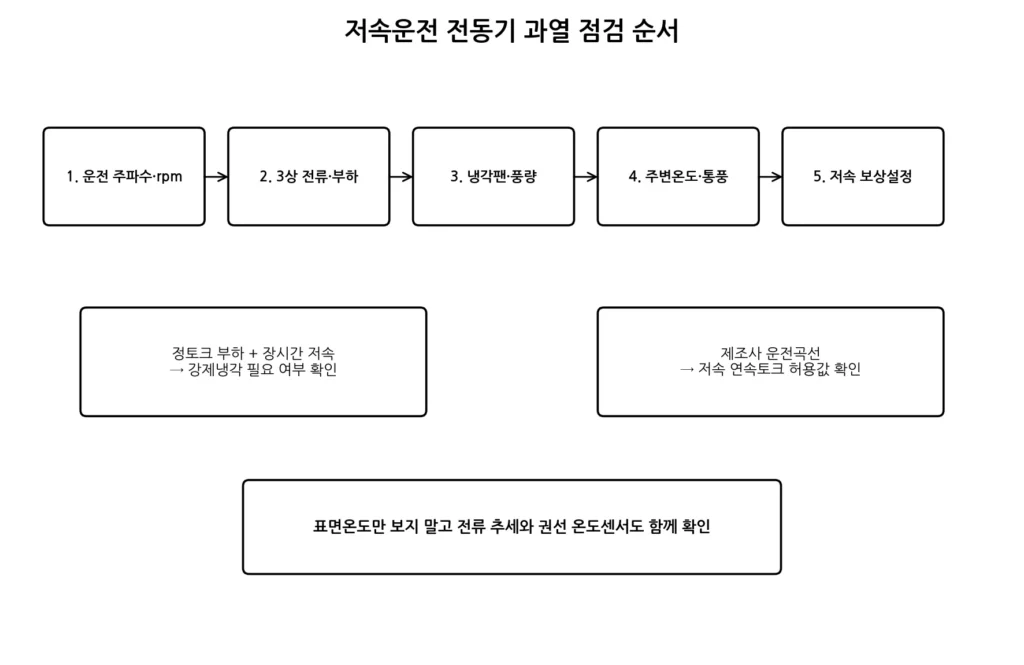

첫째, 현재 주파수와 회전속도를 확인한다. 둘째, 세 상 전류와 부하상태를 본다. 셋째, 자기냉각팬이 실제로 충분한 풍량을 만들고 있는지 확인한다.

넷째, 주변온도와 흡입·배기 통로를 확인한다. 다섯째, 인버터의 저속토크 보상과 전압설정이 과도하지 않은지 본다. 여섯째, 장시간 저속 정토크 운전이라면 제조사의 허용토크곡선과 강제냉각 필요 여부를 확인한다.

마무리

인버터 운전 전동기가 저속에서 뜨거워지는 대표적인 이유는 손실은 충분히 줄지 않았는데 자기냉각 능력은 회전속도와 함께 떨어질 수 있기 때문이다.

따라서 저속 과열을 볼 때는 주파수만 보는 것이 아니라 전류, 부하토크, 냉각방식, 주변온도, 저속 보상설정과 제조사 허용범위를 함께 확인해야 한다. 특히 정토크 부하에서 장시간 저속운전이 필요하다면 강제냉각을 포함한 대책을 검토하는 것이 중요하다.
