인버터와 모터 사이 케이블이 길어지면 어떤 문제가 생길까?

인버터와 전동기 사이의 케이블은 단순히 전력을 전달하는 선로처럼 보이지만, PWM 인버터에서는 케이블 길이가 길어질수록 전기적인 특성이 무시하기 어려워진다.

특히 빠른 전압펄스가 긴 케이블을 따라 이동하면 모터 단자에서 과도전압이 커질 수 있고, 케이블의 정전용량 때문에 고주파 전류와 누설전류가 증가할 수 있다.

왜 상용전원에서는 덜 문제가 되고 인버터에서는 중요할까?

상용전원의 50Hz 또는 60Hz 정현파는 전압변화가 비교적 느리다. 반면 인버터 PWM 출력은 반도체가 매우 빠르게 스위칭하면서 짧은 상승시간의 전압펄스를 만든다.

전압변화가 빠를수록 케이블은 단순 저항선이 아니라 분포정수 회로처럼 동작하기 시작한다. 케이블의 인덕턴스와 정전용량, 특성임피던스가 실제 파형에 영향을 준다.

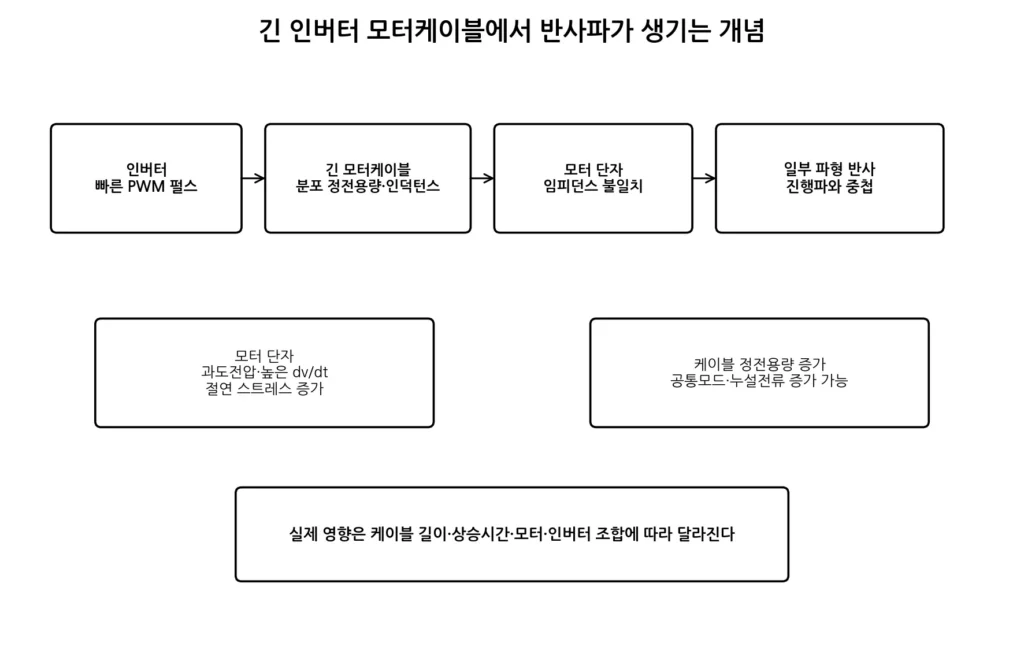

케이블이 길어지면 반사파가 왜 생길까?

인버터에서 나온 빠른 전압펄스는 케이블을 따라 진행파 형태로 이동한다. 이 파가 모터 단자에 도달했을 때 케이블과 모터의 임피던스가 다르면 일부 에너지가 다시 케이블 쪽으로 반사될 수 있다.

진행파와 반사파가 순간적으로 겹치면 모터 단자에서 인버터 출력단보다 높은 과도전압이 나타날 수 있다. 실제 크기는 케이블 길이, 전압 상승시간, 케이블 종류, 모터 특성 등에 따라 달라진다.

모터 단자전압이 항상 두 배가 되는 것은 아니다

반사파를 설명할 때 “모터 단자에서 전압이 두 배가 된다”는 표현을 접할 수 있다. 이상적인 완전반사 조건에서는 그런 수준의 중첩을 생각할 수 있지만 실제 설비에서는 조건에 따라 크게 달라진다.

따라서 특정 배수를 고정값처럼 적용하기보다는 인버터 제조사가 제시하는 모터케이블 허용길이와 출력필터 적용기준을 확인해야 한다.

빠른 dv/dt는 왜 절연에 부담을 줄까?

dv/dt는 전압이 시간에 따라 얼마나 빠르게 변하는지를 나타낸다. 같은 RMS 전압이라도 상승시간이 매우 짧으면 권선 내부의 전압분포가 상용전원과 달라질 수 있다.

특히 모터 입력측 권선과 층간절연에 순간적인 전기적 스트레스가 집중될 수 있다. 장기간 반복되면 절연열화 가능성이 커질 수 있다.

긴 케이블은 정전용량도 증가시킨다

케이블 도체와 실드 또는 접지 사이에는 정전용량이 존재한다. 케이블이 길어지면 전체 정전용량도 커진다.

고주파에서 정전용량을 통해 흐르는 전류는 개념적으로 i = C · dv/dt로 볼 수 있다. 따라서 케이블 정전용량 C가 커지고 전압변화 dv/dt가 빠르면 고주파 충전전류가 증가할 수 있다.

누설전류와 보호장치에도 영향을 줄 수 있다

케이블 정전용량을 통한 고주파 전류는 접지방향으로 흐르는 성분을 만들 수 있다. 케이블이 매우 길거나 여러 대가 병렬로 연결된 설비에서는 누설전류가 커져 보호장치나 인버터의 지락감시가 영향을 받을 수 있다.

이 문제를 단순히 보호장치 감도를 낮추는 방식으로 처리하기보다 인버터·필터·케이블·접지 시스템 전체를 확인해야 한다.

긴 케이블과 베어링 문제도 관계가 있을까?

고주파 공통모드 전류와 축전압은 모터 베어링의 전기적 스트레스와도 연결될 수 있다. 긴 케이블의 정전용량과 접지경로는 공통모드 전류의 크기와 경로에 영향을 줄 수 있다.

베어링 자체의 일반적인 손상원인을 먼저 확인하려면 전동기 베어링 고장 원인도 함께 봐야 한다. 모든 베어링 손상을 인버터 케이블 문제로 단정해서는 안 된다.

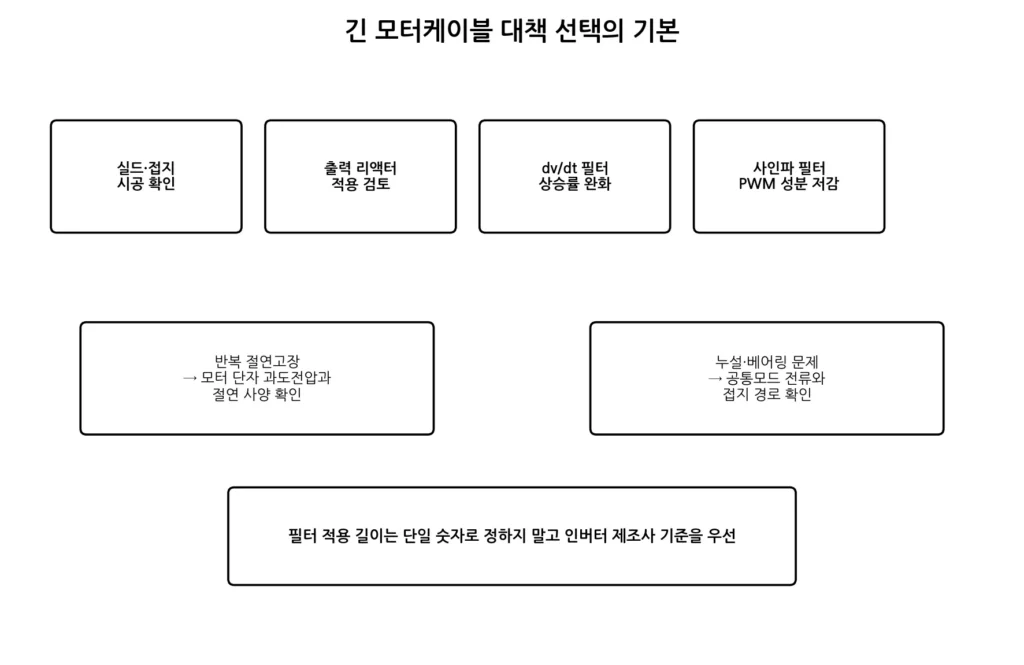

실드 케이블은 왜 중요할까?

인버터 모터케이블에서는 전자파 방사와 고주파 공통모드 전류의 귀환경로를 제어하기 위해 적절한 실드 케이블을 사용하는 경우가 많다.

실드는 단순히 한쪽 끝에 가는 접지선을 연결하는 것보다 제조사가 권장하는 방식으로 넓은 면적에서 접속하는 것이 고주파 임피던스를 낮추는 데 유리할 수 있다. 실제 시공방식은 인버터와 케이블 제조사 지침을 우선해야 한다.

출력 리액터는 어떤 역할을 할까?

인버터 출력측 리액터는 전류의 급격한 변화를 완화하고 케이블과 모터에 전달되는 고주파 성분을 어느 정도 줄이는 데 사용할 수 있다.

하지만 출력 리액터가 모든 반사파 문제를 동일하게 해결하는 것은 아니다. 케이블 길이와 인버터 종류에 따라 dv/dt 필터나 사인파 필터가 더 적합할 수 있다.

dv/dt 필터는 언제 검토할까?

dv/dt 필터는 모터단자 전압의 상승률과 과도전압을 줄이는 것을 주목적으로 한다. 긴 케이블을 사용하거나 모터 절연이 PWM 운전에 충분한 여유를 갖지 못한 경우 검토할 수 있다.

정확한 적용길이는 장비마다 다르므로 “몇 m 이상이면 반드시 설치” 같은 단일 숫자보다 해당 인버터 모델의 매뉴얼을 기준으로 해야 한다.

사인파 필터는 무엇이 다를까?

사인파 필터는 PWM 성분을 더 크게 줄여 모터에 공급되는 전압을 정현파에 가깝게 만든다. 긴 케이블, 저소음 요구, 특수모터 운전 등에서 유리할 수 있다.

반면 필터의 크기와 비용, 손실이 증가하고 사용 가능한 출력주파수나 제어방식에 제한이 생길 수 있으므로 시스템 전체 조건을 검토해야 한다.

케이블이 길다고 절연저항이 낮아지는 것은 같은 문제일까?

메거로 측정하는 절연저항은 주로 비교적 낮은 주파수 또는 직류 시험전압에서 절연상태를 보는 방법이다. PWM의 빠른 과도전압에 대한 내성을 그대로 측정하는 시험은 아니다.

그래서 전동기 절연저항이 정상이라고 해서 긴 케이블과 빠른 dv/dt에 의한 반복 펄스 스트레스까지 모두 안전하다고 단정할 수 없다.

현장에서는 무엇을 확인해야 할까?

먼저 인버터에서 모터까지 실제 케이블 길이를 확인한다. 다음으로 케이블 종류와 실드, 접지방식을 본다. 인버터 매뉴얼에서 해당 모터용량과 스위칭 조건에서 허용하는 케이블 길이와 필터 권장조건을 확인한다.

모터의 인버터 운전 적합성, 정격전압, 절연사양도 같이 본다. 반복적인 절연고장이나 베어링고장이 있다면 모터 단자전압과 공통모드 전류 측정을 포함한 정밀진단을 검토할 수 있다.

마무리

인버터와 모터 사이 케이블이 길어지면 단순한 전압강하만 생각해서는 부족하다. PWM의 빠른 펄스가 긴 케이블을 통과하면서 반사파, 과도전압, 정전용량성 전류와 공통모드 전류 문제가 함께 나타날 수 있다.

따라서 긴 모터케이블 설계에서는 케이블 길이·실드와 접지·모터 절연·인버터의 허용조건·출력필터를 하나의 시스템으로 보고 판단해야 한다.
