인버터 오토튜닝은 왜 필요할까? 정지형과 회전형의 차이

벡터제어를 설정할 때 인버터 메뉴에서 오토튜닝이라는 기능을 볼 수 있다. 모터를 연결했는데 왜 별도의 튜닝까지 해야 하는지 의문이 생길 수 있다.

오토튜닝의 목적은 인버터가 실제 연결된 모터의 전기적 특성을 더 정확하게 알도록 하는 데 있다. 특히 벡터제어처럼 모터 내부 자속과 토크를 계산하는 제어에서는 파라미터 오차가 제어성능에 직접 영향을 줄 수 있다.

명판값만 입력하면 충분하지 않을까?

전동기 명판에는 정격전압, 정격전류, 주파수, 출력, 회전속도 같은 중요한 정보가 적혀 있다. 하지만 벡터제어에 필요한 고정자 저항이나 일부 인덕턴스 값까지 모두 적혀 있는 것은 아니다.

같은 15kW 모터라도 제작사와 효율등급, 극수, 설계에 따라 저항과 인덕턴스가 다를 수 있다. 그래서 인버터가 공장 기본값만 사용하면 실제 모터와 제어모델 사이에 오차가 생길 수 있다.

오토튜닝에서는 무엇을 측정할까?

구체적인 항목은 제조사와 제어방식에 따라 다르지만 고정자 저항, 누설인덕턴스, 무부하전류 또는 자화특성 등 모터모델에 필요한 값을 측정하거나 추정한다.

이 값들은 전류를 자속성분과 토크성분으로 나누고 슬립을 계산하는 데 사용될 수 있다. 파라미터가 실제 모터에 가까울수록 저속토크와 속도추정, 부하응답이 개선될 가능성이 높다.

정지형 오토튜닝은 무엇일까?

정지형 오토튜닝은 모터축을 실제로 회전시키지 않거나 아주 제한된 상태에서 시험전압과 전류를 인가해 일부 파라미터를 측정하는 방식이다.

부하기계를 분리하기 어렵거나 모터가 회전하면 위험한 설비에서는 정지형 방식이 실용적이다. 다만 회전상태에서만 정확하게 얻을 수 있는 일부 특성은 제한적으로 추정될 수 있어 제품에 따라 회전형 튜닝보다 정확도가 낮을 수 있다.

회전형 오토튜닝은 무엇이 다를까?

회전형 오토튜닝에서는 인버터가 모터를 실제로 회전시키면서 무부하전류와 자속특성 등을 측정한다. 실제 회전상태의 정보를 이용하므로 보다 많은 파라미터를 정확하게 얻을 수 있는 경우가 있다.

하지만 모터가 갑자기 회전할 수 있으므로 커플링, 벨트, 감속기, 승강부하 같은 기계가 연결된 상태에서는 위험할 수 있다. 제조사 매뉴얼이 요구하는 조건을 확인하고 필요하면 부하를 분리해야 한다.

모터를 교체했다면 다시 해야 할까?

같은 용량의 모터로 교체했더라도 전기적 파라미터는 달라질 수 있다. 따라서 모터교체 후에는 명판값을 다시 입력하고 제조사가 권장한다면 오토튜닝을 다시 실시하는 것이 좋다.

특히 기존 설정을 그대로 복사한 뒤 저속에서 토크가 부족하거나 전류가 불안정해졌다면 모터 파라미터가 맞는지 확인해야 한다.

오토튜닝이 잘못되면 어떤 증상이 생길까?

잘못된 정격전류나 정격속도 입력, 부하가 연결된 상태에서 부적절한 회전형 튜닝, 배선문제 등으로 튜닝값이 부정확하면 저속토크 부족, 속도추정 오차, 과전류, 헌팅 같은 현상이 나타날 수 있다.

이런 현상은 단순히 인버터 고장이라고 보기보다 먼저 모터 명판값과 결선, 튜닝조건을 확인해야 한다. 전동기 권선저항이 비정상적으로 불평형하면 튜닝 이전에 모터와 배선상태부터 점검하는 것이 맞다.

현장에서 확인할 순서

먼저 모터 명판값을 정확히 입력한다. 다음으로 모터와 인버터 사이 배선, 접촉기 상태, 결선방식을 확인한다. 그다음 제조사 매뉴얼에서 정지형과 회전형 가운데 어떤 튜닝을 권장하는지 보고 안전조건을 확보한 뒤 실행한다.

튜닝 후에는 무부하 또는 안전한 부하조건에서 전류와 회전방향, 저속토크, 가속상태를 확인한다.

정지형과 회전형의 차이는 측정할 수 있는 정보의 차이다

정지형 오토튜닝에서는 모터를 회전시키지 않고 권선에 시험신호를 인가해 고정자 저항과 일부 인덕턴스 성분을 확인한다. 반면 회전형 튜닝은 실제 자속을 형성하고 모터를 회전시키면서 무부하전류나 자화특성처럼 회전상태에서 얻기 쉬운 정보를 측정할 수 있다. 그래서 일반적으로 회전형이 더 많은 정보를 얻을 수 있지만, 부하를 분리하기 어렵거나 모터가 움직이면 위험한 설비에서는 정지형을 선택해야 한다.

오토튜닝 전에 반드시 확인해야 할 항목

모터 정격전압과 전류, 주파수, 극수 또는 정격속도를 먼저 정확하게 입력한다. 모터 결선이 Y인지 Δ인지도 실제 단자함과 일치해야 한다. 회전형 튜닝을 사용할 경우에는 커플링이나 기계부하를 분리해야 하는지 제조사 매뉴얼을 확인하고, 회전방향과 주변 안전상태를 점검한다. 브레이크가 걸려 있거나 기계가 구속된 상태에서 회전형 튜닝을 시도하면 잘못된 결과나 과전류가 발생할 수 있다.

언제 다시 오토튜닝을 해야 할까?

모터를 다른 제품으로 교체했거나 권선을 재권선한 경우, 인버터를 교체한 경우, 벡터제어 모드를 변경한 경우에는 다시 튜닝하는 편이 좋다. 같은 형식의 모터라도 실제 저항과 인덕턴스에는 편차가 있을 수 있다. 반대로 단순히 운전주파수나 가감속 시간을 조정했다고 매번 오토튜닝을 다시 할 필요는 없다. 튜닝은 운전조건을 맞추는 작업이라기보다 모터모델의 기준값을 맞추는 작업에 가깝다.

오토튜닝으로 해결되지 않는 문제도 있다

오토튜닝은 기계부하가 과도하거나 베어링이 손상된 문제, 전원전압 불평형, 모터 절연열화, 케이블 접촉불량을 고쳐주는 기능이 아니다. 튜닝 후에도 전류가 비정상적으로 높거나 세 상의 상태가 불균형하다면 전기적·기계적 고장을 별도로 점검해야 한다. 오토튜닝 오류코드가 반복될 때도 설정값만 바꾸기보다 모터 결선과 단자상태부터 확인하는 것이 기본이다.

튜닝값은 운전 중 온도와 조건에 따라 달라질 수 있다

오토튜닝으로 얻은 값은 측정 당시 모터 상태를 기준으로 한다. 운전하면서 권선온도가 올라가면 고정자 저항이 증가하고, 포화상태와 부하조건에 따라 인덕턴스 특성도 달라질 수 있다. 그래서 일부 고급 인버터는 운전 중 파라미터를 보정하거나 적응제어를 사용한다.

현장에서는 튜닝이 성공했다는 표시만 보는 것보다 실제 저속운전 전류와 토크, 속도안정성까지 확인해야 한다. 튜닝값이 지나치게 비정상적으로 보인다면 모터 용량과 결선, 브레이크 상태, 케이블 접속을 다시 점검하는 것이 좋다.

정지형과 회전형을 현장 조건에 맞게 고르는 예

펌프가 배관에 연결돼 있고 밸브상태를 바꾸기 어려운 상황에서는 회전형 튜닝이 공정을 움직이게 할 수 있다. 반대로 모터를 설비에서 분리하고 회전축 주변을 안전하게 확보할 수 있다면 회전형이 더 많은 동작정보를 얻는 데 유리할 수 있다. 어느 방식이 가능한지는 인버터와 모터의 조합, 제조사 메뉴에 따라 다르다.

정지형이라고 해서 모터 단자에 아무 신호도 인가하지 않는 것은 아니다. 튜닝 중에는 드라이브가 측정용 전압·전류를 인가할 수 있으므로 작업구역과 전원상태를 확인해야 한다. 회전형은 축이 실제로 움직일 수 있다는 점까지 고려해 부하 분리, 주변 장치 간섭, 정지방법을 점검한다.

튜닝이 완료되었다는 메시지 하나로 끝내지 않는다. 모터 정격전압·정격전류·주파수·극수 또는 정격속도가 올바르게 입력됐는지와 드라이브가 저장한 측정값이 비정상적인 범위로 벗어나지 않았는지 확인한다.

튜닝 전후를 어떻게 비교해 기록할까?

같은 부하와 비슷한 온도에서 기동전류, 가속시간, 저속의 속도편차, 정속전류를 기록하면 설정 변경의 효과를 분리해서 볼 수 있다. 튜닝 전에는 20Hz 부근에서 토크가 부족했는데 튜닝 후 전류만 크게 증가했다면 성능이 좋아졌다고 단정할 수 없다. 부하와 냉각상태를 함께 본다.

여러 대의 모터를 하나의 인버터에 병렬로 연결한 설비에서는 단일 모터 모델에 맞춘 정밀 제어를 그대로 적용하기 어려울 수 있다. 이 경우 사용할 수 있는 제어모드와 튜닝방식은 제조사의 설명을 우선한다.

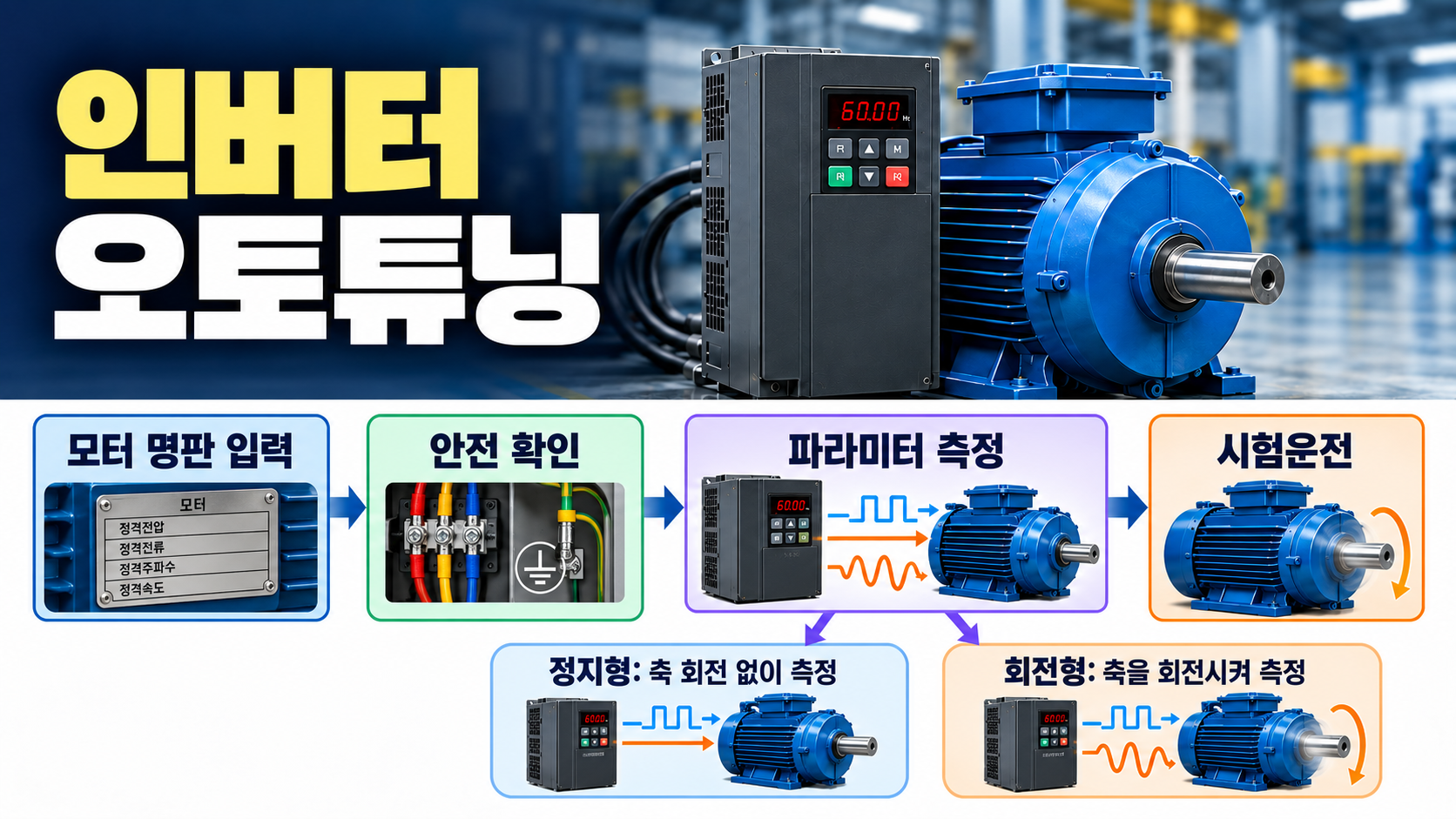

그림은 명판 확인에서 측정, 모델 반영, 실제 운전 확인으로 이어지는 순서를 보여준다. 오토튜닝은 마지막 시험운전을 대신하지 않으며, 모터 교체나 배선 변경 후에는 기존 결과를 그대로 신뢰하기 전에 다시 확인해야 한다.

마무리

오토튜닝은 인버터가 실제 연결된 모터의 전기적 특성을 제어모델에 맞추는 과정이다. 정지형은 설비를 움직이기 어려운 현장에 유리하고 회전형은 실제 회전정보를 이용해 더 많은 파라미터를 얻을 수 있는 경우가 있다.

어떤 방식을 선택하든 제조사 매뉴얼과 안전조건을 우선해야 하며, 오토튜닝은 잘못된 모터나 배선문제를 고쳐주는 기능이 아니라 정상적인 모터를 더 정확하게 제어하기 위한 설정과정이라는 점이 중요하다.
