인버터 전자열 보호는 어떻게 모터 과부하를 판단할까? 전류제한과의 차이

모터가 큰 부하를 견디다 정상전류로 돌아왔는데 조금 뒤에 과부하 경보가 발생하는 경우가 있다. 전류 화면만 보면 이상해 보이지만, 모터에는 앞서 발생한 열이 남아 있을 수 있다. 인버터의 전자열 보호는 이런 시간에 따른 부담을 추정하는 기능이다.

전자열 보호를 정확히 이해하려면 지금 흐르는 전류를 제한하는 기능, 순간 과전류를 검출하는 기능, 실제 온도를 측정하는 기능과 나눠 봐야 한다. 이름이 비슷해도 판단하는 값과 목적이 다르다.

전자열 보호는 온도를 직접 재는 기능일까?

일반적인 전자열 보호는 모터 전류와 운전시간, 입력된 정격과 냉각조건 등을 이용해 열적 상태를 계산한다. 제조사에 따라 전자 서멀, 모터 과부하 보호, 열모델 등의 이름으로 표시한다.

별도의 온도센서가 없다면 권선의 실제 온도를 직접 측정하는 것은 아니다. 인버터 화면의 ‘모터 열상태 80%’ 같은 표시도 반드시 권선온도 80°C라는 뜻은 아니다. 표시 기준과 트립 기준은 해당 모델의 정의를 확인해야 한다.

모델의 입력값이 실제 모터와 다르면 추정도 달라진다. 특히 정격전류와 냉각방식, 저속 운전조건을 잘못 입력하면 필요한 보호가 늦어지거나 정상조건에서 경보가 발생할 수 있다.

열적 부담에서 전류의 제곱이 중요한 이유

평형된 권선에서 각 상의 저항을 R, 상전류를 I라고 하면 전체 권선 동손은 Pcu = 3I²R로 표현할 수 있다. 이 식의 I와 R은 같은 권선 상 기준이어야 한다. 결선이 다른 모터의 선전류와 상저항을 무조건 섞어 넣으면 안 된다.

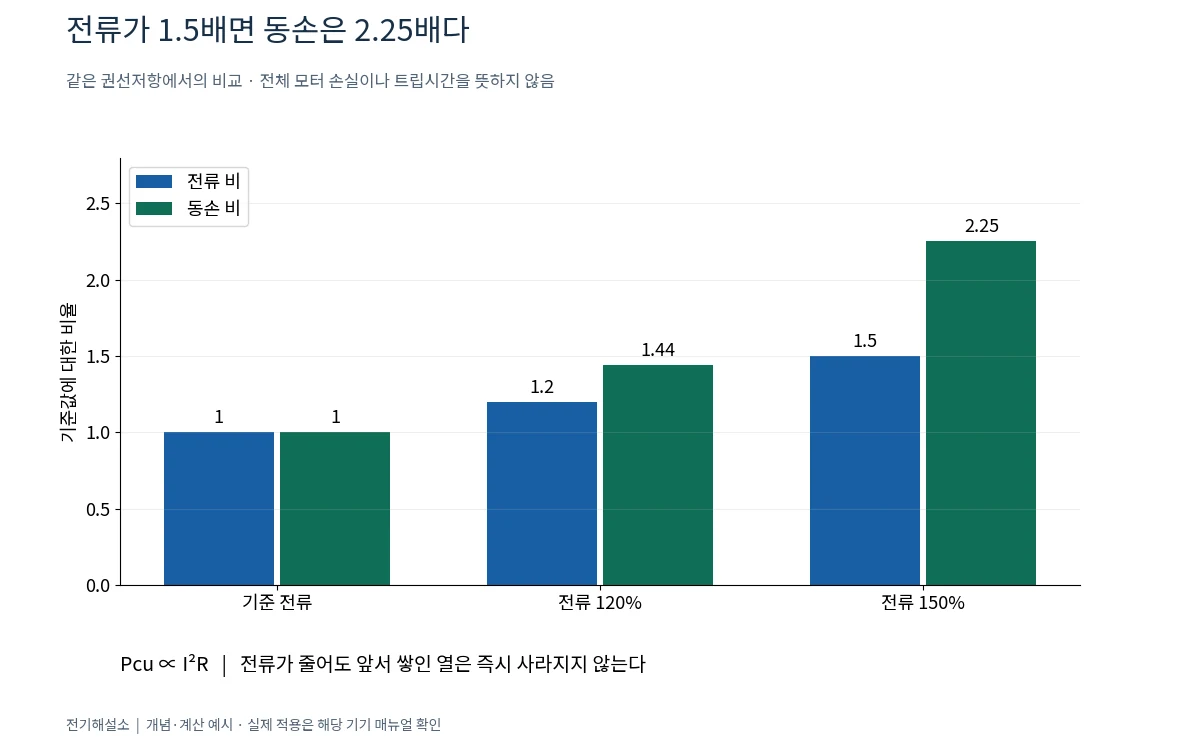

같은 저항에서 전류가 1.2배가 되면 동손은 1.44배, 1.5배가 되면 2.25배가 된다. 열적 부담이 전류와 똑같은 비율로 늘지 않는 이유다. 실제 모터에서는 저항도 온도에 따라 달라지고 다른 손실도 있으므로 이 계산은 동손의 변화만 비교한 것이다.

전자열 보호를 I²t 보호라고 설명하기도 한다. 짧은 구간에서 냉각과 저항변화를 무시하면 전류 제곱의 시간 누적이 열 발생의 지표가 된다는 뜻이다. 그러나 실제 보호 알고리즘을 모든 조건에서 ‘I² × 시간 = 일정’이라는 한 식으로 대신할 수는 없다.

전류가 줄어도 쌓인 열은 바로 사라지지 않는다

단순 열모델을 쓰면 Cth × dθ/dt = Ploss − θ/Rth로 표현할 수 있다. θ는 주위보다 상승한 온도, Cth는 열용량, Rth는 열저항이다. 발생하는 열과 빠져나가는 열의 차이가 온도변화를 만든다.

큰 전류가 흐른 직후에는 이미 열이 쌓여 있으므로, 같은 전류에서도 차가운 상태와 뜨거운 상태의 여유가 다르다. 전류가 줄어들면 추가 발열은 감소하지만 내부 열이 외부로 전달되는 데 시간이 걸린다. 경보 시점의 전류 하나만 보고 보호오류라고 판단하기 어려운 이유다.

정지했다고 냉각이 항상 좋아지는 것도 아니다. 축에 달린 팬은 정지하고, 별도 팬은 운전될 수 있다. 저속운전 전동기의 냉각 문제처럼 같은 전류라도 속도와 냉각방식에 따라 열적 결과가 달라질 수 있다.

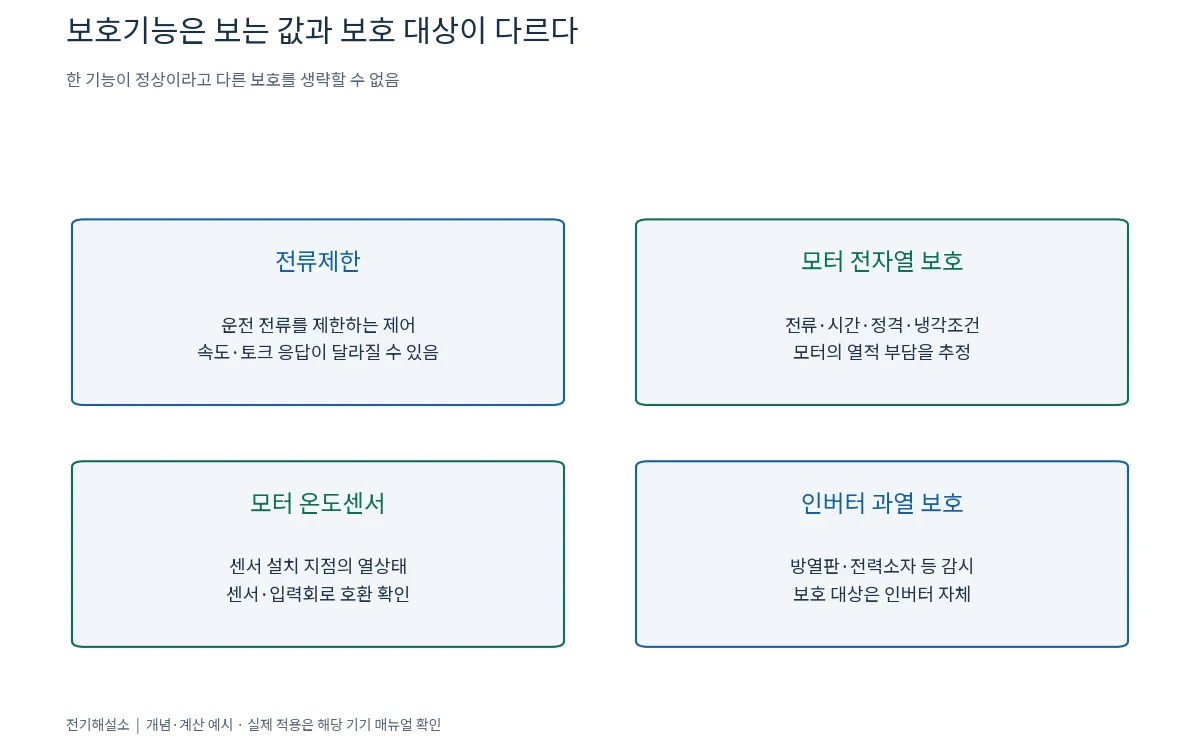

전류제한·과전류 트립·전자열 보호를 구분한다

인버터 전류제한은 운전 중 전류를 설정 범위 안에 두기 위해 주파수나 토크 지령 등을 조절하는 제어기능이다. 속도 상승이 늦어지거나 토크가 제한될 수 있지만, 언제나 즉시 정지하는 것은 아니다.

과전류 트립은 허용 범위를 넘는 전류나 급격한 이상에 대응해 출력을 차단하는 보호다. 판단 방식과 동작속도는 제품에 따라 다르다. 전자열 보호는 일정 시간 누적된 모터의 열적 부담을 다룬다. 이 세 기능이 동시에 존재한다고 해서 서로를 대체할 수 있는 것은 아니다.

인버터 자체의 과열 보호도 별개다. 방열판이나 전력소자의 열상태를 감시하는 기능과 모터의 열모델은 보호 대상이 다르다. 인버터 과열 경보와 모터 과부하 경보를 같은 조치로 처리하지 않는다.

설정전류는 인버터 용량이 아니라 모터에 맞춘다

가상의 예로 인버터 정격이 24A이고 연결한 모터의 명판전류가 15A라고 하자. 모터 보호 기준전류를 요구하는 항목에 24A를 입력하면 실제 모터보다 큰 전류를 기준으로 계산할 수 있다. 15A 모터가 18A를 사용해도 잘못된 기준에서는 75%로 보이지만 실제 명판 기준으로는 120%다.

이 예는 기준을 잘못 선택했을 때 생기는 해석 차이를 보여 준다. 실제 파라미터가 A 단위인지, 모터전류 또는 인버터전류 대비 백분율인지 먼저 확인해야 한다. 보편적인 백분율 하나를 모든 제품에 그대로 넣지 않는다.

모터 교체 후에는 명판의 정격전류와 실제 결선, 냉각방식, 온도센서 입력을 다시 확인한다. 인버터 한 대에 여러 모터를 연결하면 합계전류만으로 개별 모터의 과부하를 구분하기 어렵다. 이런 구성은 각 모터의 보호방식을 따로 설계해야 한다.

온도센서는 열모델과 무엇이 다를까?

권선에 삽입된 PTC 서미스터는 특정 온도 부근에서 저항이 크게 변하는 성질을 이용할 수 있다. 저항온도검출기는 온도에 따라 변하는 저항값으로 온도를 읽는다. 어느 방식이든 해당 센서와 입력회로가 호환돼야 한다.

센서는 설치 지점의 상태를 반영하므로 막힌 통풍이나 높은 주변온도 같은 실제 냉각조건을 파악하는 데 도움이 된다. 그렇다고 모든 권선의 최고온도를 항상 정확히 대표하거나 전류 보호를 모두 대체하는 것은 아니다. 센서 위치와 응답시간, 배선 이상도 고려한다.

열모델과 센서가 함께 있다면 두 정보가 일치하는지 비교할 수 있다. 한쪽이 정상이라고 다른 경보를 무조건 무시하기보다 왜 차이가 나는지 확인하는 것이 좋다.

트립 이후에는 리셋보다 이력을 먼저 확인한다

경보 당시의 전류뿐 아니라 직전 부하, 기동 횟수, 저속 운전시간, 모터 냉각과 주변온도를 기록한다. 공정 변경 후 휴지시간이 짧아졌거나 적재량이 늘어났는지도 확인한다.

인버터의 전원을 껐다 켰을 때 열적 이력이 유지되는지는 제품마다 다르다. 화면이 초기화됐다고 실제 모터까지 식은 것은 아니다. 반복 리셋이나 보호값 상향으로 운전을 강행하지 말고, 원인 조치와 냉각상태를 확인한 뒤 설비 절차에 따라 재기동한다.

표면이 손으로 만질 만하다는 감각도 권선의 열상태를 대신하지 못한다. 내부 센서와 제조사 허용조건, 같은 운전조건에서 남긴 온도 추세를 함께 활용한다.

정리

전자열 보호는 순간 전류 하나보다 전류와 시간, 정격과 냉각조건의 조합을 본다. 전류제한, 과전류 트립, 인버터 자체 과열, 모터 온도센서는 서로 다른 정보를 제공한다.

모터에 맞는 기준값을 입력하고 경보 전후의 운전 이력을 확인해야 보호가 왜 동작했는지 설명할 수 있다. 보호를 해제하는 것보다 실제 모터의 열적 부담을 줄이는 조치가 먼저다.
