인버터 지락과 누설전류는 왜 발생할까? 모터·케이블 점검방법

인버터 운전설비에서 지락 알람이나 누전차단기 동작이 발생하면 모터 절연이 무조건 파괴되었다고 생각하기 쉽다. 실제 지락고장일 수도 있지만 PWM 인버터에서는 정상적인 고주파 누설전류가 일반 상용전원보다 크게 나타날 수도 있다.

따라서 절연파괴에 의한 지락과 인버터 특성에 따른 고주파 누설전류를 구분해서 볼 필요가 있다.

실제 지락은 어떤 상태일까?

모터 권선이나 케이블 도체가 프레임·접지와 전기적으로 연결되면 대지로 비정상적인 전류경로가 형성된다. 절연열화, 습기, 오염, 케이블 손상, 단자함 내부의 이물질 등이 원인이 될 수 있다.

전동기 절연저항 측정은 이런 권선-대지 절연상태를 확인하는 기본적인 방법이다.

인버터에서는 왜 정상적으로도 누설전류가 생길까?

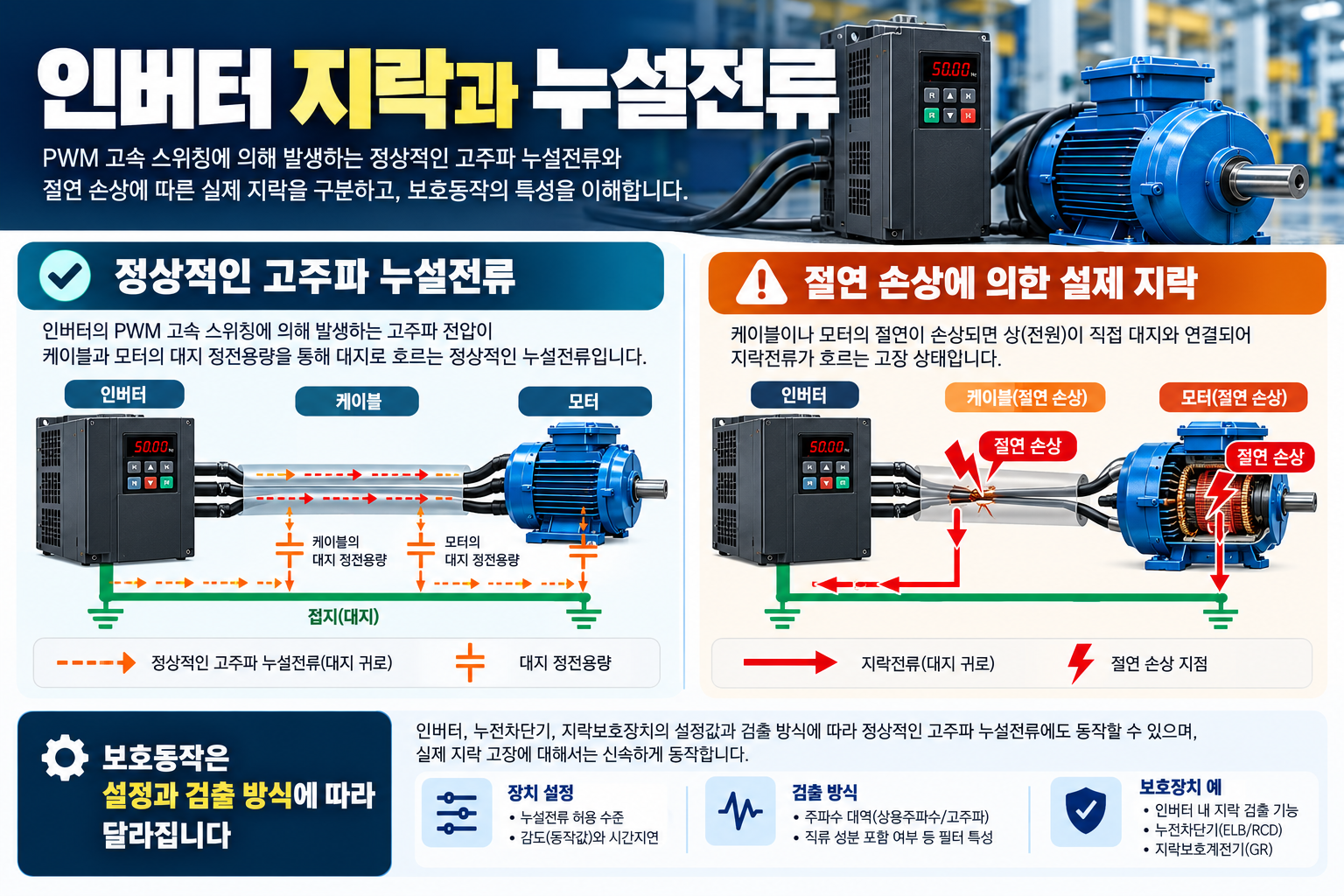

PWM 출력은 전압이 매우 빠르게 상승하고 하강한다. 모터권선과 프레임, 케이블 도체와 실드 사이에는 기생 정전용량이 존재한다.

정전용량을 통한 전류는 전압 변화가 빠를수록 커질 수 있다. 그래서 인버터의 고주파 펄스는 대지로 흐르는 고주파성 누설전류를 만들 수 있다.

케이블이 길수록 왜 누설전류가 늘 수 있을까?

케이블 길이가 길어지면 도체와 접지·실드 사이의 전체 정전용량도 증가하는 경향이 있다. 같은 PWM 전압에서도 더 큰 충방전 전류가 흐를 수 있다.

이 문제는 긴 모터케이블에서 반사파와 과도전압 문제와 함께 검토해야 한다.

공통모드 전압과 어떤 관계가 있을까?

PWM 인버터의 세 상 출력은 대지에 대해 완전히 대칭적인 정현파가 아니다. 세 상의 공통적인 전위가 빠르게 변하면서 공통모드 전압이 발생한다.

이 공통모드 전압이 모터와 케이블의 기생 정전용량을 통해 고주파 전류를 흐르게 할 수 있다. 일부 전류는 모터축과 베어링 경로로도 나타날 수 있어 베어링 전류 문제와도 연결된다.

누전차단기가 자주 동작하면 어떻게 할까?

먼저 실제 절연고장이 없는지 확인해야 한다. 모터와 케이블을 인버터에서 분리한 뒤 제조사와 설비절차에 맞게 절연저항을 측정한다.

절연이 정상인데도 차단기가 동작한다면 인버터용 누전차단기의 특성, 케이블 길이, 캐리어 주파수, EMC 필터와 접지구성을 확인한다. 인버터 제조사가 권장하는 차단기 종류와 감도전류 기준을 참고해야 한다.

메거를 인버터에 직접 연결하면 안 되는 이유

절연저항 시험기는 높은 직류시험전압을 인가한다. 메거 사용 시 주의사항처럼 인버터 전자회로에 시험전압이 들어가지 않도록 모터와 케이블을 적절히 분리해야 한다.

지락 알람이 모터를 연결할 때만 발생한다면

모터 단자함의 습기와 오염, 케이블 피복 손상, 모터 권선-대지 절연을 먼저 본다. 모터를 분리했을 때 알람이 사라지는지 비교하면 원인범위를 나누는 데 도움이 된다.

정전용량성 누설전류는 왜 dv/dt에 민감할까?

커패시터에 흐르는 전류는 개념적으로 i = C·dv/dt로 생각할 수 있다. 케이블과 모터에는 의도하지 않아도 도체와 실드·프레임 사이에 작은 정전용량이 존재한다. PWM 출력의 전압이 매우 빠르게 변하면 C가 작아도 순간적인 고주파 전류가 대지로 흐를 수 있다. 따라서 상용전원에서는 문제가 없던 긴 케이블이 인버터 운전에서는 누설전류 증가를 만들 수 있다.

실제 절연고장과 고주파 누설전류를 구분해야 한다

메거값이 낮고 습기나 오염, 케이블 손상이 확인된다면 실제 절연열화를 우선 의심해야 한다. 반대로 절연저항은 양호한데 인버터 운전 때만 누전차단기가 동작한다면 고주파 누설전류와 차단기 특성을 함께 검토할 필요가 있다. 다만 절연저항이 정상이라고 모든 층간절연 문제까지 정상이라고 단정할 수는 없으므로 다른 증상도 함께 봐야 한다.

누전차단기는 인버터 특성에 맞아야 한다

인버터에서는 정현파 50·60Hz 외에 고주파 성분과 직류성분이 섞인 누설전류가 나타날 수 있다. 일반적인 누전차단기가 이런 파형에 민감하게 반응하면 불필요한 동작이 생길 수 있다. 따라서 제조사가 권장하는 인버터 대응형 차단기의 종류와 감도전류, 설치기준을 확인해야 하며 보호장치를 단순히 제거해서는 안 된다.

접지와 실드는 누설전류를 없애는 것이 아니라 경로를 관리한다

고주파 공통모드 전류 자체를 완전히 없애기 어려운 경우가 많다. 중요한 것은 이 전류가 제어신호나 베어링 같은 의도하지 않은 경로로 흐르지 않고 짧고 낮은 임피던스의 접지경로로 되돌아가게 만드는 것이다. 실드 종단과 판넬 접지, 모터 프레임 접속상태가 중요한 이유가 여기에 있다.

지락 알람의 발생시점도 중요한 단서다

전원투입 직후 바로 지락이 검출된다면 케이블이나 모터의 지속적인 절연문제를 먼저 의심할 수 있다. 반면 특정 주파수 이상에서만 발생한다면 케이블 정전용량과 공통모드 전류, 캐리어 주파수의 영향을 함께 볼 필요가 있다.

비 오는 날이나 세척 후에만 반복된다면 모터 단자함과 케이블 글랜드를 통한 수분유입을 확인하고, 장시간 정지 후 첫 기동에서만 발생한다면 결로 가능성도 생각해볼 수 있다. 운전조건과 환경을 기록하면 지락과 누설전류를 구분하는 데 도움이 된다.

누설전류를 측정할 때 계측기의 주파수 특성도 중요하다

인버터에서 발생하는 누설전류에는 50·60Hz 성분뿐 아니라 높은 주파수 성분이 섞일 수 있다. 일반 클램프미터가 어떤 주파수 범위까지 측정하는지에 따라 표시값이 달라질 수 있으므로 측정값을 비교할 때 같은 계측기와 같은 조건을 사용하는 것이 좋다. 고주파 누설전류를 정확히 분석하려면 인버터용 계측기와 제조사 측정방법을 따르는 편이 안전하다.

또한 모터 한 대만 분리했을 때 누설전류가 크게 줄어드는지 비교하면 여러 대의 모터가 연결된 시스템에서 문제구간을 찾는 데 도움이 된다.

누설전류가 여러 인버터에서 동시에 증가했다면 개별 모터보다 공통 접지계통과 전원필터, 배선경로를 먼저 보는 것이 효율적이다. 한 대씩 분리해 변화를 비교하면 어느 구간이 영향을 크게 주는지 찾기 쉽다.

언제부터 나타났는지가 진단을 바꾼다

모터를 교체한 직후 처음 지락 알람이 발생했다면 새 모터의 절연뿐 아니라 결선, 케이블 눌림, 접지 연결을 본다. 긴 모터케이블로 바꾼 뒤 누전차단기만 자주 동작한다면 케이블 정전용량에 따른 고주파 누설전류와 차단기 적합성도 함께 확인한다.

반대로 비가 온 날이나 세척 후에만 발생하고 절연저항도 떨어진다면 수분 유입과 실제 절연저하 가능성이 커진다. 발생시점과 날씨, 모터 교체 이력, 케이블 길이, 운전주파수, 차단기 동작 여부를 묶어서 기록하면 서로 다른 원인을 구분할 수 있다.

정상적인 고주파 누설전류가 존재할 수 있다는 설명을 실제 지락을 무시하는 근거로 써서는 안 된다. 먼저 모터와 케이블을 분리해 제조사 절차대로 절연상태를 확인하고, 전력전자 장치는 시험전압에서 보호해야 한다.

누설전류 측정값을 해석할 때의 주의점

일반 계측기는 50/60Hz 성분을 주로 읽거나 고주파 성분을 정확하게 표시하지 못할 수 있다. 같은 설비라도 계측기의 주파수 대역, 클램프 위치, 여러 도체를 함께 물렸는지에 따라 수치가 달라진다. 수치 하나만 보고 절연 파괴를 확정하지 않는다.

접지선에 흐르는 전류와 모터케이블 전체를 함께 감싼 클램프에서 읽는 잔류전류는 측정 의미가 다르다. 어느 지점에서 무엇을 측정했는지 사진과 함께 기록하고 동일한 방법으로 정상설비와 비교해야 한다.

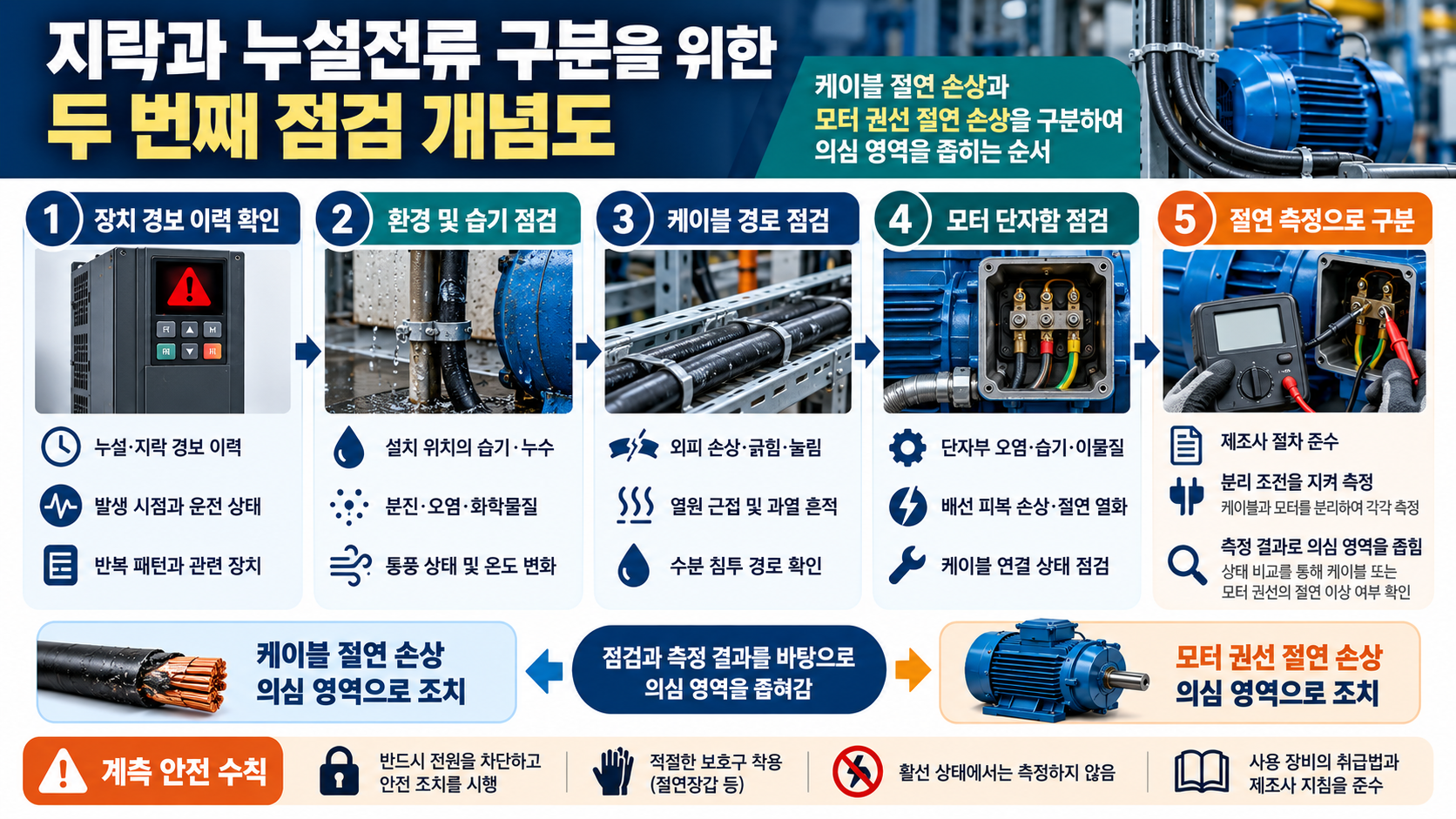

그림은 알람 후 절연구간을 먼저 확인하고 실제 고장 가능성을 배제한 다음 케이블 정전용량과 고주파 귀환경로를 살피는 진단 순서다. 보호접지를 끊거나 누전차단기를 무조건 우회하는 방식은 원인을 해결하지 못한다.

마무리

인버터 설비의 지락과 누설전류는 실제 절연파괴와 PWM에 따른 고주파 누설전류라는 두 가지 관점으로 봐야 한다.

절연상태를 먼저 확인하고 문제가 없다면 케이블 길이, 공통모드 전압, 접지·실드, 차단기 특성을 함께 검토해야 한다. 보호장치를 임의로 해제하는 방식은 해결책이 아니다.
