인버터 노이즈와 접지는 왜 중요할까? 실드·접지·EMC의 기본 원리

인버터가 설치된 뒤 센서값이 흔들리거나 통신오류가 발생하고, 근처 계측기에 이상신호가 나타나는 경우가 있다. 모터는 정상적으로 돌아가는데 제어계통에서 문제가 생기는 것이다.

인버터는 전력반도체를 빠르게 스위칭하기 때문에 높은 dv/dt와 고주파 전류를 만든다. 이 에너지가 전원선, 모터케이블, 접지, 주변공간을 통해 다른 장비에 영향을 줄 수 있다.

전도 노이즈와 방사 노이즈는 무엇이 다를까?

전도 노이즈는 케이블이나 접지선을 따라 전기적인 경로로 전달되는 간섭이다. 방사 노이즈는 케이블과 장비가 안테나처럼 작용해 전자기장 형태로 주변에 퍼지는 간섭이다.

실제 현장에서는 두 현상이 완전히 분리되어 있지 않다. 한 경로의 고주파 전류가 다른 케이블에 유도되면서 문제를 만들 수 있다.

모터케이블이 중요한 이유

인버터 출력선에는 빠른 PWM 펄스가 흐른다. 케이블이 길어질수록 반사파와 과도전압뿐 아니라 고주파성 누설전류와 노이즈 경로도 함께 고려해야 한다.

동력선과 아날로그 센서선, 엔코더선, 통신선을 같은 덕트에 길게 평행 배치하면 결합이 커질 수 있다. 가능한 한 분리하고 필요한 경우 교차할 때는 짧게 직각에 가깝게 배치하는 방법이 사용된다.

실드는 왜 양끝 접지가 자주 권장될까?

고주파 노이즈에서는 실드가 낮은 임피던스로 전류를 되돌려 보내는 경로 역할을 해야 한다. 실드의 한쪽 끝만 길게 접지하면 고주파에서 효과가 떨어질 수 있다.

다만 접지방식은 시스템 전체의 등전위, 저주파 접지루프, 제조사 EMC 지침과 함께 판단해야 한다. 일반적인 원칙만 보고 모든 설비에 같은 방식을 적용해서는 안 된다.

접지선은 굵기만 중요할까?

고주파에서는 선의 길이와 배치도 중요하다. 길고 가는 접지선은 인덕턴스 때문에 고주파 임피던스가 커질 수 있다. 그래서 인버터와 판넬의 금속면을 짧고 넓게 접속하고 실드 클램프를 사용하는 방식이 효과적인 경우가 많다.

공통모드 전류는 어디로 흐를까?

PWM 출력의 공통모드 전압은 모터와 케이블의 기생 정전용량을 통해 프레임과 접지로 전류를 흐르게 할 수 있다. 이 전류가 의도하지 않은 경로로 흐르면 주변 신호선에 간섭을 만들 수 있다.

같은 현상은 베어링 전류와도 관련될 수 있다.

캐리어 주파수를 바꾸면 노이즈도 달라질까?

캐리어 주파수를 변경하면 스위칭 횟수와 고주파 스펙트럼이 달라진다. 하지만 단순히 주파수를 낮추는 것만으로 모든 EMC 문제가 해결되지는 않는다.

모터소음, 인버터 발열, 누설전류, 필터특성을 함께 봐야 한다.

EMC 필터는 언제 사용할까?

입력측 EMC 필터와 출력측 dv/dt 필터, 사인파 필터는 목적이 다르다. 입력 EMC 필터는 주로 전원측으로 전달되는 고주파 노이즈를 줄이고, 출력필터는 모터측 PWM 특성을 완화하는 데 사용한다.

필터 자체도 접지와 배선이 부적절하면 기대한 성능이 나오지 않을 수 있으므로 제조사 설치지침이 중요하다.

현장 점검순서

노이즈 문제가 생기면 먼저 어떤 신호가 언제 흔들리는지 확인한다. 인버터 운전주파수나 캐리어 주파수와 증상이 연동되는지 보고, 동력선과 신호선 배치를 확인한다. 실드 접속상태와 접지경로, 판넬 도어·백플레이트의 접속상태도 본다.

그다음 필요한 경우 제조사 EMC 필터나 출력필터 적용을 검토한다.

공통모드와 차동모드 노이즈를 구분하면 대책이 쉬워진다

차동모드 노이즈는 두 전원선 사이에서 나타나는 고주파 성분이고, 공통모드 노이즈는 여러 선이 접지에 대해 함께 움직이는 성분이다. 인버터에서는 PWM 스위칭 때문에 두 종류가 모두 발생할 수 있다. 입력 리액터나 필터, 실드, 접지의 효과가 노이즈 모드에 따라 달라질 수 있으므로 단순히 필터 하나를 추가하는 것보다 문제가 어떤 경로로 전달되는지 먼저 보는 것이 중요하다.

실드 접속은 긴 꼬리선보다 넓은 면접촉이 유리하다

고주파에서는 몇 센티미터의 긴 접지선도 인덕턴스 때문에 임피던스가 커질 수 있다. 실드 케이블을 판넬 입구에서 360도 클램프로 넓게 접촉시키는 방식이 짧은 꼬리선 하나로 접지하는 것보다 고주파 성능이 좋은 경우가 많다. 다만 정확한 접속방식은 장비 제조사의 EMC 설치지침을 우선해야 한다.

신호선 배치가 나쁘면 필터를 달아도 문제가 남을 수 있다

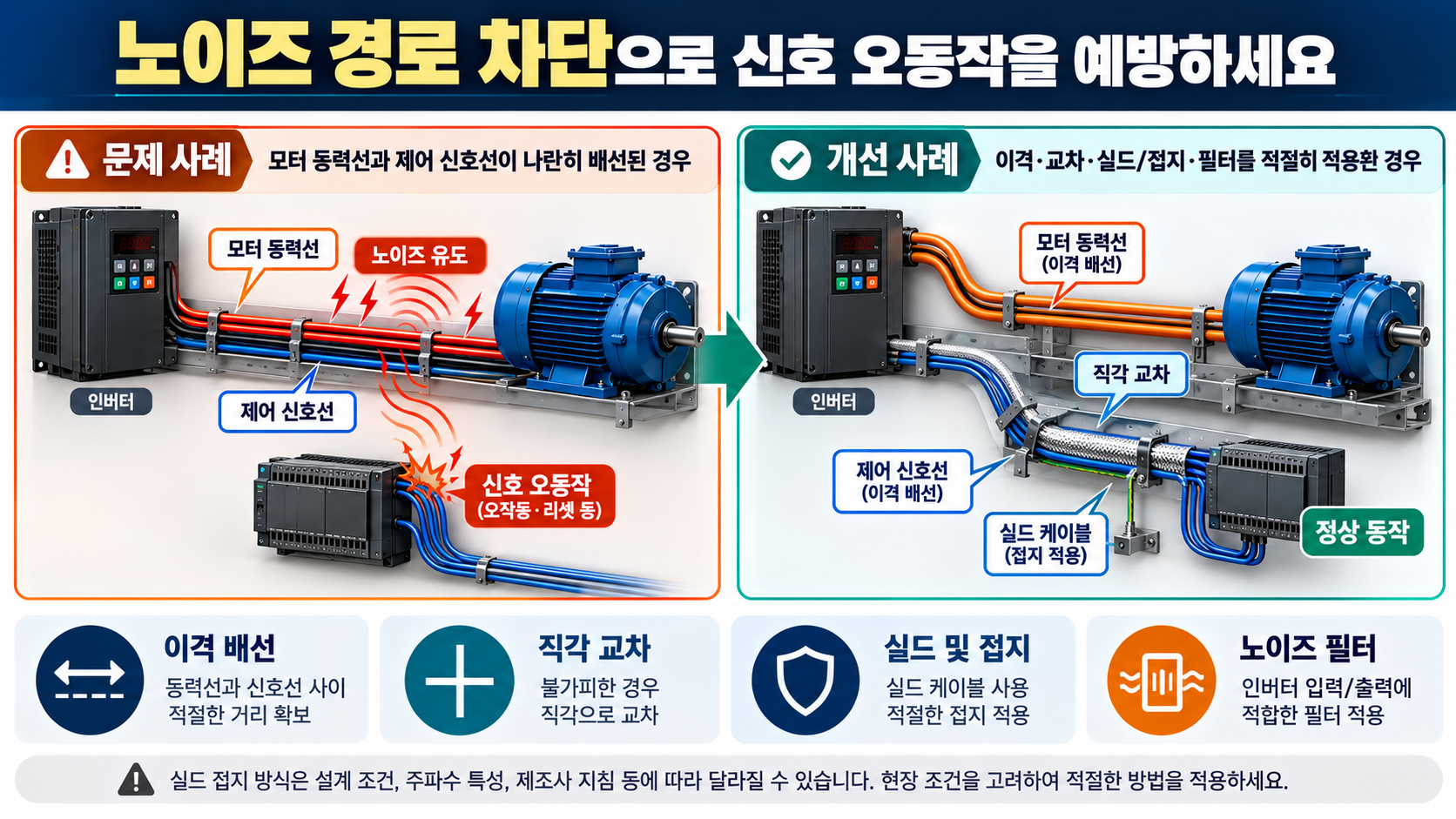

엔코더선과 아날로그 4~20mA 신호선, 통신선이 인버터 출력 U·V·W와 같은 덕트에서 길게 평행하면 유도결합이 커질 수 있다. 가능한 한 물리적으로 분리하고, 교차가 필요하면 짧은 구간에서 직각에 가깝게 지나가도록 배치한다. 판넬 내부에서도 출력측 동력선이 제어보드와 신호단자 근처를 지나가지 않도록 정리하는 것이 좋다.

접지루프라는 이유로 보호접지를 끊어서는 안 된다

계측신호의 저주파 접지루프 문제와 인버터의 보호접지는 구분해야 한다. 노이즈가 생긴다고 모터 프레임이나 인버터의 보호접지를 제거하는 것은 감전과 고장전류 보호 측면에서 위험하다. 신호기준점과 실드 접속방식을 조정하더라도 보호접지는 유지한 상태에서 등전위 본딩과 배선구조를 개선해야 한다.

EMC 문제는 배선도보다 실제 설치상태에서 생기는 경우가 많다

도면상 접지가 연결되어 있어도 도장면 때문에 금속판 접촉이 나쁘거나, 실드가 판넬 입구가 아니라 긴 꼬리선 끝에서만 접지되어 있으면 고주파에서는 기대한 효과가 나오지 않을 수 있다. 판넬 문과 백플레이트 사이의 본딩도 상태에 따라 차이가 생길 수 있다.

따라서 통신오류나 센서노이즈가 반복되면 회로도만 확인하지 말고 실제 케이블 경로와 실드 종단, 접지면의 접촉상태를 눈으로 확인하는 것이 중요하다.

노이즈 대책은 한 가지를 크게 바꾸기보다 경로를 하나씩 끊어본다

통신오류가 발생한다면 케이블 경로 분리, 실드 접속 개선, 접지 본딩 확인, 필터 적용을 한 번에 모두 바꾸기보다 가능한 범위에서 하나씩 적용해 변화를 비교하는 것이 좋다. 그래야 실제로 어느 경로가 문제였는지 알 수 있고 불필요한 부품추가를 줄일 수 있다. EMC 문제는 원인경로를 찾는 과정 자체가 중요하다.

노이즈가 들어가는 경로를 하나씩 분리해 보자

인버터의 빠른 스위칭은 모터케이블과 접지 사이의 기생 정전용량을 통해 고주파 전류를 흐르게 할 수 있다. 그 전류가 제어반의 신호 접지나 센서 배선 주변으로 돌아오면 아날로그 입력값이 흔들리거나 통신오류가 발생할 수 있다. 노이즈원과 피해기기의 위치만 보는 것보다 귀환경로가 어디인지 찾는 것이 중요하다.

예를 들어 인버터 운전 중에만 온도센서 값이 흔들리고 모터를 정지하면 정상으로 돌아온다면 센서 자체를 교체하기 전에 동력선과 신호선의 병행구간, 실드 종단, 제어반 접지 연결을 확인한다. 한 번에 여러 필터와 배선을 바꾸면 무엇이 효과가 있었는지 알기 어렵다.

개선 전후에는 같은 운전주파수와 부하조건에서 오류횟수나 센서값의 흔들림을 기록한다. 측정 조건을 맞춰야 배선변경 효과와 우연한 부하변화를 구분할 수 있다.

접지와 실드의 역할을 구분하기

보호접지는 감전과 고장전류에 대한 안전경로이고, 케이블 실드는 고주파 간섭을 제어하는 데 중요한 역할을 한다. 하나의 접지선이 있다고 해서 실드의 360도 종단이나 신호선 배치를 생략해도 된다는 뜻은 아니다. 고주파에서는 긴 가느다란 연결선의 임피던스가 커질 수 있다.

모터케이블 실드를 넓은 면적으로 접속하고 신호선과 거리를 두는 배치가 도움이 될 수 있지만, 구체적인 양끝 접속방식과 필터 조합은 드라이브·케이블·설치환경의 지침을 따른다. 보호접지를 끊어 노이즈만 줄이는 조치는 하지 않는다.

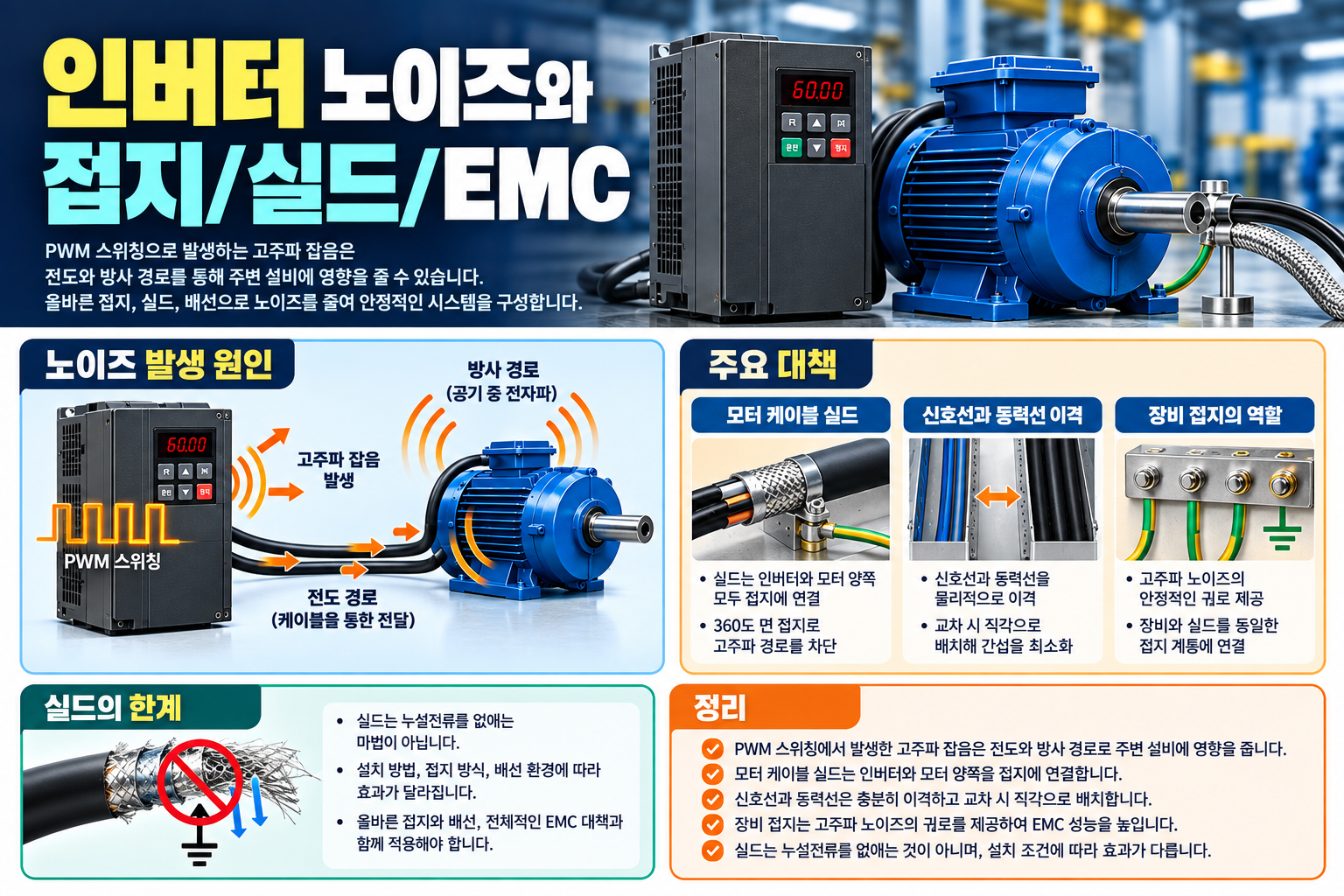

그림은 PWM 스위칭에서 시작한 공통모드 전류가 기생성분을 거쳐 접지·실드 경로로 되돌아가는 개념이다. 그림의 화살표는 실제 배선도를 대신하지 않으며, 현장에서는 귀환경로의 면적과 접촉상태를 함께 확인해야 한다.

마무리

인버터 노이즈 문제는 단순히 접지선 하나를 추가한다고 해결되는 경우보다 전류가 어떤 경로로 흐르고 어디로 되돌아가는지를 보는 것이 중요하다.

동력선·신호선 분리, 짧고 낮은 임피던스의 접지, 적절한 실드 종단, 필요한 필터를 하나의 EMC 시스템으로 설계해야 한다.
