인버터 이상 발생 시 무엇부터 확인해야 할까? 현장 점검순서 정리

　인버터가 멈췄다고 인버터 자체가 고장 난 것은 아니다. 모터를 돌리는 장치는 인버터지만, 전원이 순간적으로 떨어지거나 기계가 걸리거나 모터 배선에 문제가 생겨도 인버터의 보호기능이 먼저 동작할 수 있다. 현장 점검은 화면에 나타난 알람을 지우는 일보다, 무엇을 보호하기 위해 멈췄는지 구분하는 일에서 시작한다.

　처음 보는 설비라면 전원에서 인버터로 들어가는 부분, 인버터에서 모터로 나가는 부분, 모터가 돌리는 기계 부분을 먼저 나누어 보자. 이 글은 일반적인 저압 교류 전동기용 인버터를 기준으로 구조와 점검 순서를 설명한다. 알람 코드와 허용 전압, 대기시간, 시험 방법은 제조사와 모델마다 다르므로 해당 설명서의 기준을 적용해야 한다.

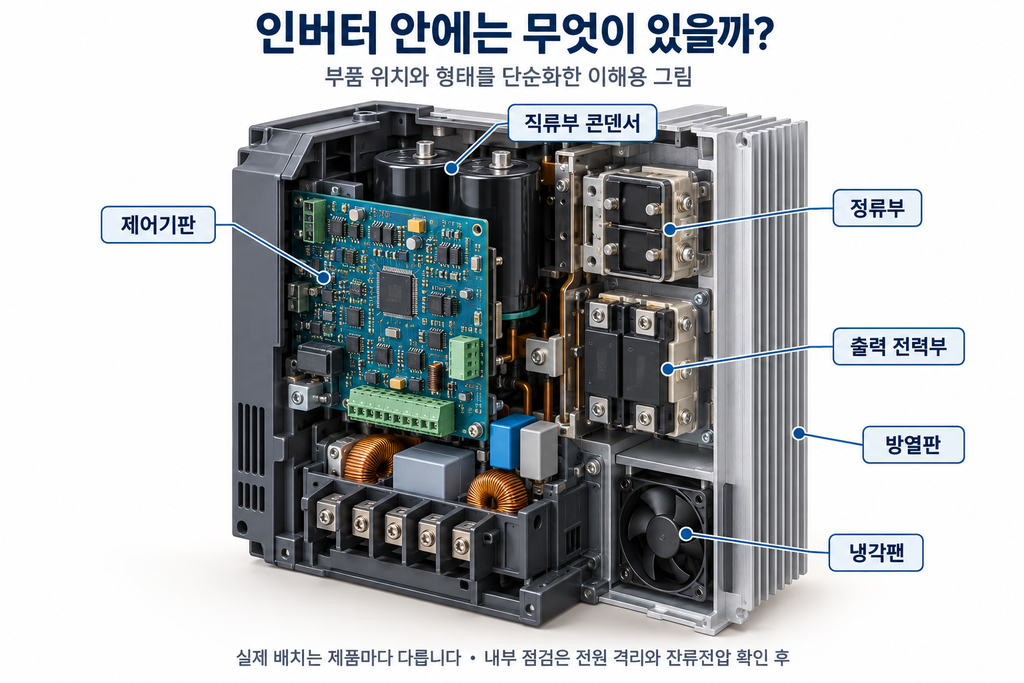

인버터 안의 부품을 알면 알람이 가리키는 곳이 보인다

　인버터는 교류 전원을 받아 내부에서 직류로 바꾼 다음, 모터에 필요한 전압과 주파수의 교류를 만들어 공급한다. 여기서 주파수는 교류가 반복되는 빠르기이며, 전동기의 회전속도를 조절하는 중요한 기준이다. 인버터의 표시창은 이 과정에서 감시한 전류와 전압, 온도 등을 보여준다.

　정류부는 들어온 교류를 직류로 바꾸는 부분이다. 직류부 콘덴서는 정류된 전압의 변동을 줄이고 에너지를 저장한다. 정류부와 출력부 사이의 직류 전원 구간을 DC 링크라고 부른다. 출력 전력부는 반도체 스위치를 빠르게 켜고 끄면서 모터에 보낼 전력을 조절한다. 따라서 입력 교류전압, DC 링크 전압, 모터측 출력전압은 서로 다른 측정값이다.

　제어기판은 운전명령과 센서 정보를 처리하고 전력부의 동작을 제어한다. 방열판은 전력부에서 생긴 열을 밖으로 전달하고, 냉각팬은 제품의 냉각 경로에 공기가 흐르도록 돕는다. 외부에서 같은 과열 알람이 보여도 팬 정지, 먼지 막힘, 높은 주위온도와 과도한 전류처럼 확인할 대상은 여러 가지다. 부품의 실제 배치와 냉각 경로는 제품마다 다르므로 제품별 구조 설명을 확인해야 한다.

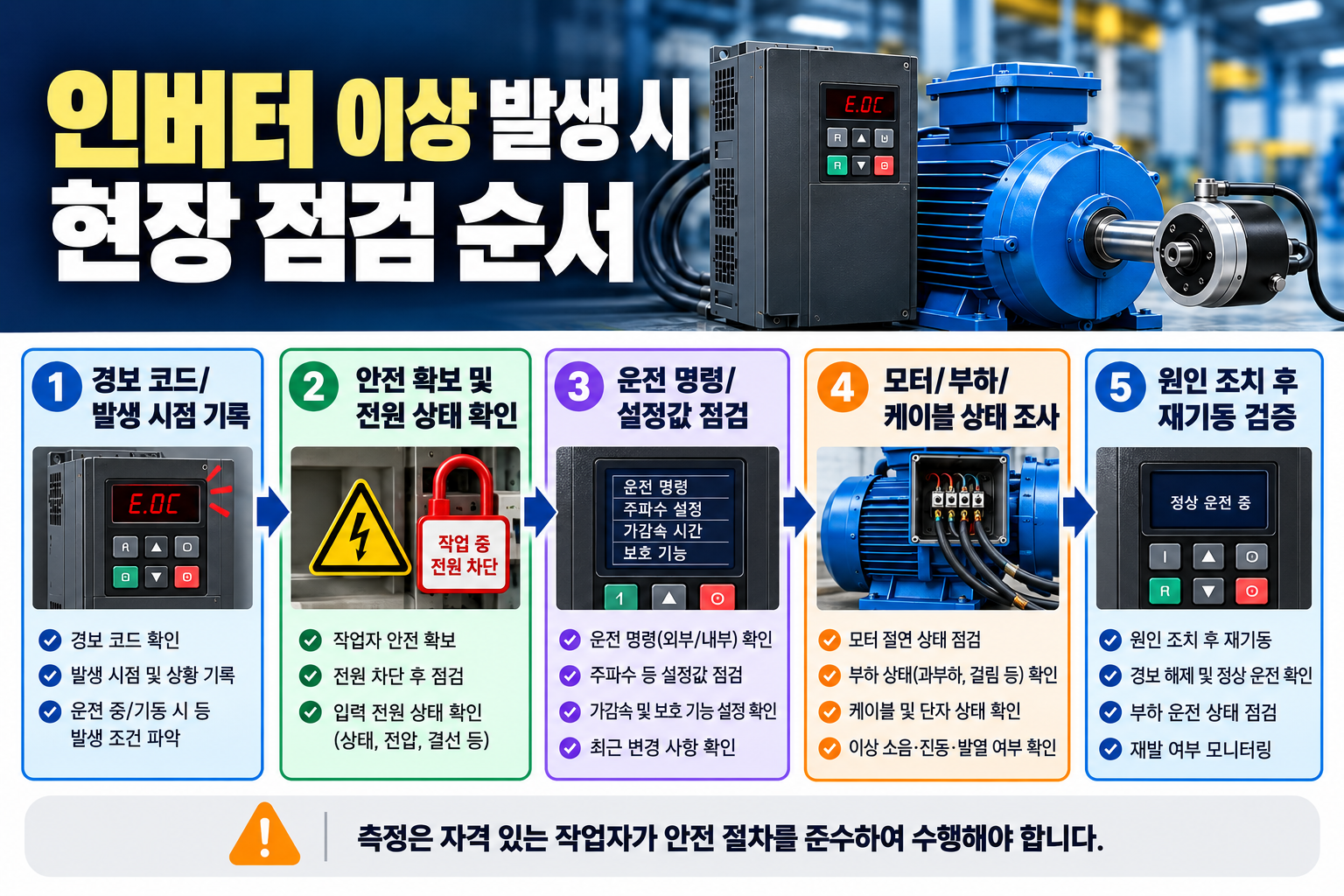

먼저 작업을 멈춰야 할 상태를 구분한다

　탄 냄새, 연기, 손상된 케이블, 퓨즈 단선, 금속성 충격음, 축이 움직이지 않는 현상이 함께 있다면 반복 리셋으로 확인하려 하지 않는다. 운전명령을 해제하고 설비의 작업절차에 따라 관련 전원을 격리한다. 떨어질 수 있는 하중, 잔압과 회전체의 관성, 별도 제어전원도 함께 고려해야 한다.

　정지 버튼을 누르거나 화면이 꺼졌다는 사실은 무전압을 뜻하지 않는다. 직류부 콘덴서에는 차단 후에도 전압이 남을 수 있다. 내부에 접근하기 전에는 제조사가 정한 대기시간을 지키고 지정된 방법으로 잔류전압과 무전압을 확인한다. 통전 측정은 필요한 역량과 보호조치를 갖춘 작업자가 수행하며, 이 글의 확인 항목을 초보자의 활선 작업 지시로 사용하지 않는다.

　또 정전 복귀나 고장 해제 후 자동으로 운전하는 설정이 있을 수 있다. 제어반에서 정지시켰더라도 원격 운전명령이 남아 있으면 예상하지 못한 재기동이 발생할 수 있으므로, 측정·기계 분리 전에 운전권한과 재기동 조건을 확인한다. 안전 정지는 설비의 안전회로와 위험성 평가에 따라 판단한다.

알람은 코드와 발생 구간을 한 묶음으로 기록한다

　트립은 보호기능 등이 동작해 출력을 정지시킨 상태를 말한다. 같은 과전류 알람이라도 기동 직후, 가속 중, 일정한 속도로 운전 중 가운데 언제 발생했는지에 따라 원인 후보가 달라진다. 알람 코드의 영문 약어만 보고 다른 회사 제품의 해석을 그대로 적용하지 말고, 현재 모델의 설명서에서 뜻과 검출 조건을 확인한다.

　처음 남길 기록은 발생시각, 최초 알람과 후속 알람, 운전구간, 운전명령과 출력주파수, 전류, DC 링크 전압, 기계의 부하 상태다. 알람 이력에 당시 값이 저장돼 있으면 그 값을 확보하고, 현재 표시되는 값과 구분한다. 정지 후 전류가 0으로 보이는 것은 정지 직전 전류가 정상이었다는 증거가 아니다.

　예를 들어 기계가 걸린 뒤 과전류가 발생하고, 인버터가 정지하면서 PLC에 운전응답 이상이 기록될 수 있다. 이때 마지막에 뜬 통신·응답 경보만 고치려 하면 먼저 일어난 기계 문제를 놓친다. 장치마다 시계가 다를 수 있으므로 시간 설정과 기록 간격도 확인한다. 확인하지 못한 값은 정상으로 추정하지 않고 미측정으로 남긴다.

알람별로 첫 점검 대상을 나눈다

　아래 비교는 원인을 확정하는 표가 아니라 첫 분기점을 정하는 표다. 여러 알람이 함께 나타났다면 최초 발생 순서와 당시 운전 상태를 기준으로 읽는다. 과전류라고 모두 모터 불량이고, 과열이라고 모두 팬 불량인 것은 아니다.

알람·발생 조건	먼저 확인할 대상	판단할 때 주의할 점
가속 중 과전류	부하·브레이크·가속시간·모터 정보	기동 직후인지, 속도가 올라가다 멈췄는지 구분
감속 중 과전압	회생에너지·감속시간·제동 구성	입력전압과 DC 링크 전압을 구분
저전압	입력전원·결상·전원 경로의 접속	알람 시점의 전압인지 확인
정속 중 과부하	실제 부하·냉각·명판과 보호 설정	전류제한과 트립을 구분
인버터 과열	방열판·팬·필터·주위온도·전류	모터 열보호와 같은 알람으로 보지 않음
지락·단락·출력 결상	모터·케이블·단자·제품 진단	반복 재기동 대신 격리 후 점검
알람 없이 정지	운전명령·지령·인터록·통신	정지명령과 고장 정지를 구분

　전류제한과 트립도 구분한다. 전류제한은 설정된 범위 안에서 전류를 제한하며 계속 운전하거나 가속을 늦추는 동작일 수 있다. 트립은 출력을 정지시키는 보호 동작이다. 전류제한이 계속된 뒤 모터 열보호가 동작했다면, 마지막 열보호 코드뿐 아니라 전류가 높아진 앞선 조건을 찾아야 한다. 제한값을 높이거나 보호기능을 끄는 것으로 점검을 대신하지 않는다.

가속 중 과전류는 부하와 가속시간을 함께 본다

　가속할 때 모터는 기계를 움직이는 토크 외에 회전체의 속도를 높이는 토크도 내야 한다. 토크는 축을 돌리는 힘의 효과이며, 관성모멘트는 회전속도를 바꾸기 어려운 정도다. 같은 기계라도 더 짧은 시간에 같은 속도까지 올리려면 더 큰 가속토크가 필요하다. 따라서 최근 가속시간을 줄였는지, 기계나 제품의 무게가 바뀌었는지 먼저 확인한다.

　기동하자마자 축이 거의 움직이지 않고 전류가 급격히 증가한다면 미해제된 브레이크, 기계적 걸림, 잘못된 결선, 출력측 단락 등도 검토해야 한다. 과부하와 구속상태는 실제 축의 움직임과 전류가 지속되는 조건을 함께 보고 구분한다. 속도가 어느 정도 올라간 뒤 전류가 높아진다면 관성, 부하 특성, 모터 정보와 제어 조건을 함께 본다. 단지 가속시간을 늘려 알람이 사라졌다고 기계 상태까지 정상이라고 결론 내리면 안 된다.

　이해를 위한 계산으로 모터축 기준 등가 관성모멘트가 0.8kg·m²이고, 정지 상태에서 1,500rpm까지 일정하게 가속한다고 가정하자. 각속도는 ω = 2πn/60이므로 약 157rad/s다. 가속토크 T = JΔω/Δt를 적용하면 5초 가속에서는 약 25.1N·m, 10초 가속에서는 약 12.6N·m가 필요하다. 일정한 부하토크가 15N·m라면 손실을 제외한 합계는 각각 약 40.1N·m와 27.6N·m다.

　이 예시는 가속시간의 영향을 설명하는 계산이지 인버터 선정이나 허용전류를 정하는 공식은 아니다. 실제 부하토크는 속도에 따라 변할 수 있고, 마찰·감속비·제어방식과 모터의 토크 특성도 영향을 준다. 토크가 줄어든 비율만큼 전류가 정확히 줄어든다고 환산해서도 안 된다. 설정 변경이 필요하다면 설계상 허용되는 범위에서 한 항목만 바꾸고 전류와 실제 가속시간을 비교한다.

감속 중 과전압은 회전 에너지가 어디로 가는지 살핀다

　감속할 때는 회전체가 가진 운동에너지를 줄여야 한다. 이 과정에서 모터가 발전 방향으로 작용해 에너지가 DC 링크 쪽으로 돌아올 수 있다. 내부 직류전압이 허용 범위를 넘으면 과전압 보호가 동작할 수 있다. 최근 감속시간을 짧게 바꿨는지, 큰 관성의 부하가 연결됐는지, 하중이나 외부 흐름이 모터를 계속 돌리는 조건인지 확인한다.

　감속 중에만 DC 링크 전압이 올라가고 허용 범위에서 감속시간을 늘렸을 때 상승이 줄어든다면 회생에너지와 제동 처리 조건을 우선 검토할 단서가 된다. 반대로 정지 중이나 정속 중에도 입력전압이 높게 기록됐다면 전원측 과전압도 확인해야 한다. 운전구간 하나만으로 입력측 원인을 완전히 배제할 수는 없다.

　제동저항이 있는 설비라면 해당 제품의 제동초퍼 구성, 저항값과 허용 사용조건, 배선과 과열보호를 설명서대로 확인한다. 초퍼는 조건에 따라 저항에 전류를 흘려 에너지를 열로 소비하도록 하는 장치다. 저항을 임의로 작게 하거나 보호접점을 우회하지 않는다. 감속시간을 늘리면 공정의 정지거리나 정지시간도 바뀌므로, 설비의 안전 정지 요구를 먼저 만족해야 한다.

저전압은 전원을 어디서 언제 측정했는지가 중요하다

　저전압 알람을 확인한 뒤 분전반에서 전압을 한 번 재고 정상이라고 판단하기 쉽다. 하지만 분전반에서는 정상이더라도 인버터 입력단까지 오는 접촉기·퓨즈·단자·배선에서 전압강하가 생길 수 있다. 같은 전원에 연결된 큰 부하가 기동하는 순간의 짧은 전압강하는 일반 계측기의 화면만 보고 놓칠 수도 있다.

　전원 문제를 좁히려면 가능한 범위에서 알람 발생시각, 인버터 입력단의 상간전압, 다른 부하의 운전시점을 함께 비교한다. 서로 다른 시각의 분전반 전압과 인버터 전압을 바로 비교하면 순간 변동을 배선 손실로 잘못 해석할 수 있다. 기록 기능이 필요하다면 적합한 계측기와 측정 계획을 사용한다. 접점과 단자의 저항·체결 상태 점검은 전원 격리 후 진행한다.

　입력 교류전압과 DC 링크 전압이 항상 같은 비율로 움직이는 것도 아니다. 정류회로와 입력 리액터, 부하 상태 및 제품 구조에 따라 값과 변동 특성이 달라진다. 특정 직류전압을 모든 전압 등급 인버터의 정상값으로 외우기보다 해당 기종의 허용 범위와 정상운전 기록을 기준으로 본다.

정속 중 전류가 높다면 기계 상태와 운전점을 비교한다

　일정한 속도를 유지하는 동안에는 평균적인 가속토크가 거의 필요하지 않지만, 기계를 돌리는 부하토크는 계속 필요하다. 제품 적재량, 벨트 장력, 브레이크 끌림, 베어링과 축정렬 이상 등이 달라지면 같은 주파수에서도 전류가 달라질 수 있다. 모터 전류가 높다는 사실만으로 인버터나 모터의 전기적 고장이라고 단정하지 않는다.

　펌프와 팬은 운전점도 함께 본다. 유량·압력·밸브 개도와 회전 방향을 확인하고, 필요한 경우 제조사 성능곡선과 비교한다. 모든 펌프에서 막힘이나 밸브 폐쇄가 전류 증가로 이어지는 것은 아니다. 원심펌프와 용적식 펌프처럼 부하 특성이 다르므로, 기계 종류를 확인하지 않은 채 부하 원인을 일반화하면 판단이 어긋날 수 있다.

　기계를 모터에서 분리해 비교하는 시험은 허용되는 설비에서 정비절차에 따라 계획한다. 분리 후 정상화되면 기계 부하 쪽 원인을 우선 살필 단서가 되지만, 결합 상태에서만 나타나는 정렬·진동 문제도 남을 수 있다. 분리된 모터가 돈다는 이유만으로 정격 부하에서의 모터 성능이나 절연 상태까지 모두 정상이라고 판단하지 않는다.

모터·케이블 점검에서는 절연과 접속을 구분한다

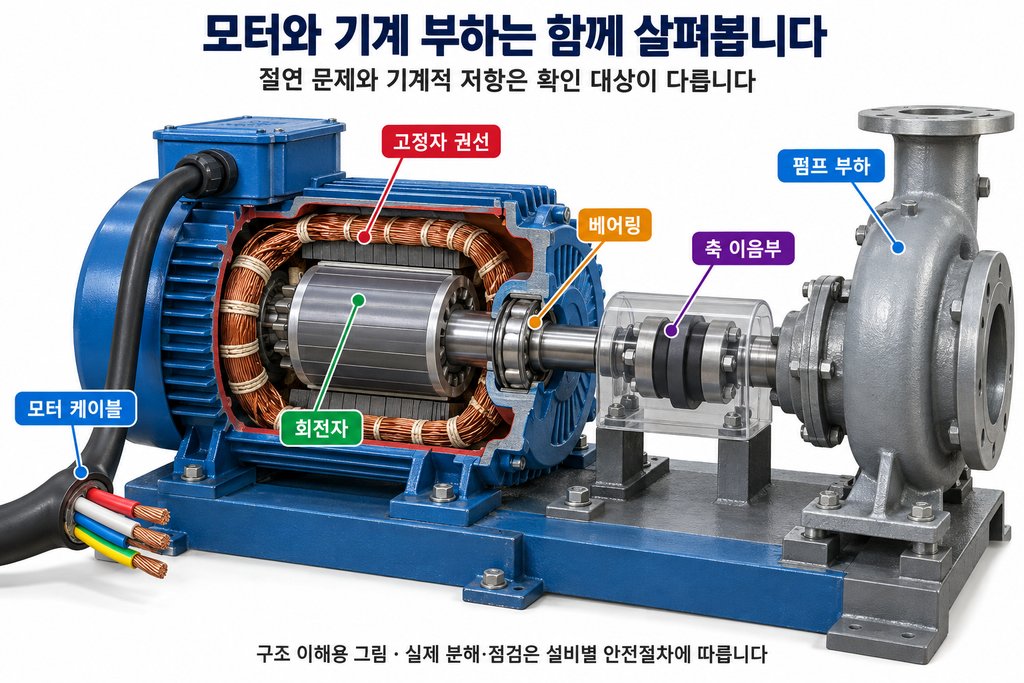

　모터 케이블은 인버터 출력에서 모터까지 전력을 전달한다. 모터 안의 고정자 권선은 자계를 만들고, 회전자는 축을 돌린다. 베어링은 축을 지지하고 축 이음부는 펌프 같은 기계로 회전을 전달한다. 같은 모터 정지라도 권선의 절연 손상, 케이블 접속 불량, 베어링 저항과 기계적 걸림은 서로 다른 점검 항목이다.

　지락·단락·출력 결상 알람에서는 케이블 손상과 단자 접속, 모터 권선 상태, 감시 조건을 나누어 살핀다. 전동기 권선저항은 상별 접속·권선의 차이를 보는 데 쓰이고, 절연저항은 도체와 대지 등 절연 경로의 상태를 보는 데 쓰인다. 한 시험이 다른 시험을 대신하지 않으며 절연저항이 높게 나왔다고 턴간 단락까지 모두 배제할 수는 없다.

　메거 사용 전에는 인버터를 포함한 전자회로와 해당 시험 대상이 설명서에 맞게 분리됐는지 확인한다. 모터와 케이블을 함께 시험하면 어느 쪽 영향인지 구분하기 어렵기 때문에 필요에 따라 각각 분리해 확인한다. 시험전압과 판정 기준은 모터의 사양·제조사 기준을 적용하고, 시험 후 방전도 절차대로 수행한다. 인버터에 연결된 채로 무작정 절연시험을 하지 않는다.

　인버터 출력은 고속으로 스위칭되는 파형이므로 일반 전원과 같은 방식으로 전압을 읽기 어렵다. 전류와 출력전압은 측정 대상에 적합한 계측기와 기능을 사용하고, 인버터 표시값과 외부 측정값의 의미를 구분한다. 계측기 차이만으로 출력부 고장을 확정하거나, 제품 설명서 없이 모터가 분리된 상태의 시험운전을 일반적인 점검법으로 적용하지 않는다.

과열은 어느 부품의 온도인지부터 확인한다

　모터 열보호와 인버터 방열판 과열은 같은 현상이 아니다. 모터 열보호는 전류와 운전시간을 이용한 열 추정값이나 별도 온도센서에 따라 동작할 수 있고, 인버터 과열은 자체 방열부의 온도와 냉각 조건을 감시하는 경우가 있다. 먼저 알람이 어느 대상을 뜻하는지 설명서에서 확인한다.

　인버터 쪽이라면 팬과 필터·흡배기 통로, 설치 간격, 제어반 내부온도와 실제 전류를 본다. 팬이 돌고 있어도 필터나 방열판에 먼지가 쌓이면 냉각이 충분하지 않을 수 있다. 팬 교체는 외형 크기만 맞추지 말고 전압·풍향·풍량과 연결 규격을 해당 부품 기준에 맞춘다. 분해·청소 과정에서도 기판 손상이나 도전성 먼지 유입을 피하는 절차가 필요하다.

　모터 쪽이라면 부하전류, 연속운전 시간, 반복 기동과 냉각방식을 살핀다. 자체 팬이 축과 함께 도는 모터는 저속에서 모터 자체 냉각능력이 줄어들 수 있다. 전류가 정격 이내라는 한 가지 조건만으로 모든 저속 연속운전이 허용되는 것은 아니다. 반대로 손으로 뜨겁게 느껴진다는 이유만으로 과열을 확정하지 말고 측정 위치·주위온도·운전조건을 같이 기록한다.

알람 없이 멈췄다면 운전명령과 주파수 지령을 나누어 본다

　인버터에 고장 알람이 없는데 모터가 정지했다면 정상적인 정지명령, 외부 인터록, 통신명령 상실, 주파수 지령 0 등의 가능성부터 구분한다. 운전명령은 돌릴지 정하는 신호이고, 주파수 지령은 어느 속도로 돌릴지 정하는 신호다. 둘 중 하나가 없어도 모터가 기대한 대로 움직이지 않을 수 있다.

　키패드의 운전 표시, 로컬·원격 선택, 디지털 입력 모니터, 통신 상태와 실제 출력주파수를 확인한다. PLC 출력 표시등이 켜졌다는 사실만으로 인버터 입력단에 올바른 신호가 전달됐다고 보장할 수는 없다. 배선과 공통단자, 접점과 전원 조건을 도면에 맞춰 대조한다. 허가 조건이나 안전회로를 임의로 우회해 원인을 확인하려 하지 않는다.

판단 예시: 같은 전류 증가라도 비교 조건이 먼저다

　다음은 실제 고장 이력이 아닌 판단 방법을 위한 가정이다. 정격전류가 18A인 모터가 달린 설비에서, 동일한 출력주파수로 운전할 때 이전에는 12A였는데 최근 20A가 기록됐다고 하자. 이것만으로 모터 불량이나 허용 가능한 운전 상태를 확정할 수 없다. 우선 두 기록의 부하량, 제어모드, 모터 결선과 측정 방식이 같은지 확인해야 한다.

　조건이 같고 안전하게 계획한 부하 분리 시험에서 전류가 종전 수준으로 돌아온다면 기계 부하와 결합 상태를 먼저 살핀다. 분리해도 전류가 높다면 모터 정보와 결선, 전원 및 출력 상태, 모터 자체를 순서대로 확인한다. 어느 쪽이든 정격 초과 상태를 반복 유지하면서 추세를 모으는 방식으로 시험하지 않는다. 원인 후보를 줄이는 시험과 장시간 과부하 운전은 다르다.

　조치 기록은 관찰 사실과 해석을 분리한다. 예를 들어 ‘베어링 불량’이라고만 적기보다 ‘같은 운전조건에서 전류 증가, 구동부 정비 후 전류 감소, 동일 운전주기 재확인’처럼 비교 근거를 남긴다. 확인되지 않은 부품을 원인으로 단정해 기록하면 다음 정비자가 같은 잘못된 가정에서 출발하게 된다.

설정 변경과 복구 확인은 끝까지 한 묶음이다

　점검 전 설정을 백업하고 모터 명판값, 제어모드, 가감속 시간, 전류·열보호와 재기동 조건을 기록한다. 변경 이력이 있다면 원래 값과 달라진 이유부터 확인한다. 모터를 교체했을 때는 새 모터 사양과 필요한 오토튜닝 절차를 제조사 기준에 맞춰 검토한다. 보호값을 일괄 상향하거나 공장초기화부터 하면 원인과 안전 조건이 모두 흐려질 수 있다.

　조치 후에는 문제를 일으켰던 부하·가속·감속 조건을 안전하게 재현할 수 있는 범위에서 확인한다. 알람이 없어졌는지뿐 아니라 가속시간, 실제 속도, 운전전류와 온도 추세, 정지시간을 조치 전과 비교한다. 알람 대신 전류제한이 계속 걸려 공정 속도가 떨어졌다면 완전한 복구라고 보기 어렵다. 부하를 올리지 못했거나 온도 안정까지 확인하지 못했다면 그 한계도 남긴다.

　마지막에는 임시 운전모드와 시험용 변경을 정리하고 최종 설정·측정 결과·미확인 항목을 인계한다. 인버터 이상 점검의 목적은 단순히 다시 돌리는 것이 아니라, 왜 멈췄고 어떤 근거로 정상이라고 판단했는지 설명할 수 있는 상태로 복구하는 데 있다.
