차단기와 과부하계전기는 모터 보호에서 어떤 역할이 다를까?

　모터 제어반에는 차단기와 과부하계전기가 함께 설치되는 경우가 많다. 둘 다 이상 전류와 관계가 있으니 같은 역할을 중복하는 것처럼 보일 수 있다. 그러나 어떤 전류를 검출하고, 실제로 전원을 끊는 장치가 무엇이며, 무엇을 보호하도록 선정했는지에 차이가 있다. 이 역할을 구분해야 트립이 반복될 때 부품 용량을 무작정 올리는 실수를 줄일 수 있다.

과부하와 단락은 시간과 전류 규모가 다르다

　과부하는 정상 전류 경로에 부하가 과도하게 걸리면서 전류가 증가하는 상태다. 모터가 무거운 기계를 오래 끌거나 가속하지 못하면 권선에 열이 쌓인다. 단락은 서로 다른 전위 사이에 낮은 임피던스의 비정상 경로가 만들어지는 사고다. 전원계통이 공급할 수 있는 매우 큰 전류가 흐를 수 있다.

　정상 기동전류도 크지만 단락과 같은 현상은 아니다. 정상기동은 설계된 부하와 경로에서 제한된 시간 동안 가속하는 과정이다. 보호장치는 정상 기동을 허용하면서 과부하와 단락을 제거해야 한다. 그래서 ‘전류가 크면 전부 즉시 차단한다’는 하나의 기준만으로 모터 보호를 구성하기 어렵다.

일반 배선용 차단기가 하는 일

　배선용 차단기는 해당 정격과 트립 특성에 따라 과전류를 검출하고 주회로를 직접 차단한다. 열동·전자식 장시간 보호와 자기식·전자식 순시 보호 등을 가진 제품이 있다. 그러나 모든 차단기가 같은 기능을 갖지는 않는다. 자기식 단락보호만을 맡는 제품이나 모터 보호용으로 설계된 제품도 구분해야 한다.

　일반적인 배선 보호용 차단기의 정격을 맞췄다고 모터 권선의 모든 열 조건을 충분히 보호한다고 할 수는 없다. 모터 기동을 허용하려고 차단기를 크게 선정했다면 지속 과부하에 대한 민감도는 별도 검토가 필요하다. 케이블, 접촉기와 모터가 각각 어느 장치의 어떤 기능으로 보호되는지 확인한다.

과부하계전기는 접촉기에 정지 명령을 보낸다

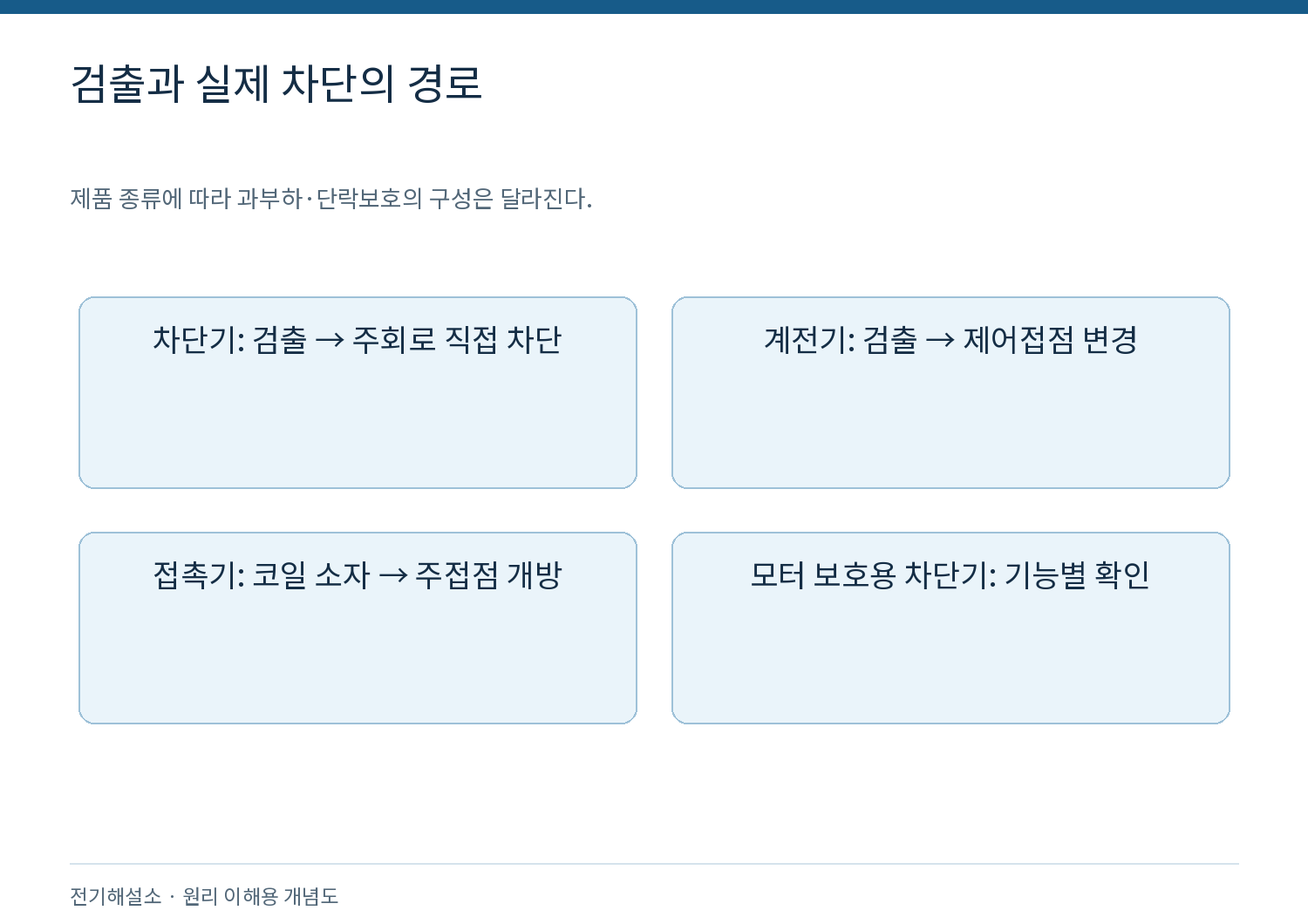

　흔한 과부하계전기는 모터 전류와 지속시간을 감시해 트립하고 제어접점을 바꾼다. 그 접점이 접촉기 코일 경로를 끊으면 접촉기의 주접점이 모터 전원을 끊는다. 따라서 계전기의 검출, 제어접점의 동작과 접촉기의 실제 개방은 서로 연결된 과정이다. 계전기 혼자 고장전류를 직접 차단하는 장치라고 보면 안 된다.

　접촉기 주접점이 용착됐거나 트립 접점이 우회되어 있다면 계전기가 검출해도 의도한 정지가 이루어지지 않을 수 있다. 과부하 보호 확인은 계전기 표시만 보는 것으로 끝나지 않는다. 트립에서 최종 전원 차단까지 전체 경로가 정상인지 확인해야 한다. 테스트 기능도 어떤 범위를 검증하는지 구분한다.

모터 보호용 차단기는 예외를 보여준다

　모터 보호용 차단기 중에는 과부하와 단락보호를 함께 수행하는 제품이 있다. 이런 경우에는 별도 과부하계전기가 반드시 필요한지 보호 설계와 제품 조합에 따라 판단한다. ‘차단기는 단락만, 계전기는 과부하만’이라는 단순 구분도 모든 제품에 맞는 것은 아니다. 장치 이름보다 실제 보호기능을 확인한다.

　반대로 모터 회로에 들어갔다고 모든 차단기가 모터 보호용인 것은 아니다. 조정전류, 결상 민감성, 단락 차단능력과 적용 전압을 제품 자료에서 확인한다. 접촉기와 직접 조합하는 장착 부속품이나 연결 방식도 제품별로 다르다. 외형이 비슷하다는 이유로 같은 보호 성능을 기대하지 않는다.

정격전류와 차단능력은 다른 숫자다

　차단기의 정격전류는 정상 통전과 보호 특성에 관계하고, 차단능력은 지정 조건에서 끊을 수 있는 고장전류에 관계한다. 예를 들어 정격전류가 모터 운전에 충분해도 설치점의 예상 단락전류를 처리할 차단능력이 부족할 수 있다. 반대로 차단능력이 크다고 모터의 과부하 설정까지 맞는 것은 아니다.

　차단능력은 적용 전압과 관련된 제품 표시 및 설계 조건으로 확인한다. 현장에서 한 번도 단락 사고가 없었다는 사실이 적절한 선정의 근거는 아니다. 예상 단락전류, 케이블 조건과 상위 보호장치 협조는 설계 자료로 검토한다. 이 글의 원리 설명만으로 특정 차단기 용량을 확정하지 않는다.

시간-전류 특성을 함께 봐야 한다

　모터 정격전류와 기동전류, 가속시간을 보호 특성과 비교한다. 정상 기동 구간에서는 불필요하게 떨어지지 않아야 하고, 지속 과부하와 구속 상태에서는 모터 열 한계를 넘기 전에 보호해야 한다. 단락 사고는 해당 차단 장치가 처리해야 한다. 한 장치의 정격전류 숫자만 읽으면 이 관계가 보이지 않는다.

　전동기 과부하와 구속상태는 회전속도와 전류 지속시간이 다르므로 보호 검토에서도 구분한다. 기동 중 트립이 발생했다고 바로 차단기나 계전기 설정을 올리지 않는다. 실제 가속이 정상인지, 전원전압이 내려가는지와 부하 걸림 여부를 먼저 조사한다. 정상 기동을 허용한다는 이유로 사고 시 보호까지 늦춰서는 안 된다.

보호 협조는 제품 조합에 대한 확인이다

　차단기 또는 퓨즈, 접촉기와 과부하계전기를 함께 사용하면 단락 사고 뒤 접촉기와 계전기가 어느 상태로 남는지 중요하다. 제조사는 지정된 조합을 시험하고 보호 협조 자료를 제공한다. 개별 부품의 정격만 맞아도 조합 전체가 같은 협조 성능을 갖는다고 가정하지 않는다.

　유형 1과 유형 2 협조는 사고 후 허용되는 상태와 재사용 조건에 차이가 있다. 유형 2라고 모든 점검 없이 즉시 재기동해도 된다는 뜻은 아니다. 제품별로 가벼운 접점 용착 등에 대한 허용과 정비 조건이 있을 수 있으므로 설명서와 사고 후 지침을 확인한다. 다른 모델로 한 부품을 바꾸면 기존 조합표가 그대로 적용되는지도 재검토한다.

어떤 장치가 동작했는지 먼저 남긴다

　모터가 멈추면 차단기 트립인지, 과부하계전기 트립인지, 접촉기 제어명령 해제인지 확인한다. 차단기 손잡이가 내려갔다는 외관만으로 수동 정지와 보호 트립을 구분하기 어려운 제품도 있다. 트립 표시나 보조신호의 의미를 해당 제품 기준으로 읽는다. 리셋 전에 발생 시점과 보호 상태를 촬영해 두면 단서가 남는다.

　과부하계전기만 동작했다면 부하와 전류·시간 조건을, 차단기가 즉시 트립했다면 사고 경로와 기동 조건을 확인한다. 다만 발생 시점만으로 단락과 과부하를 확정하지 않는다. 보호 기능이 여러 개인 전자식 장치는 상세 원인 코드를 확인할 수 있다. 인버터 전자열 보호가 동작한 상황도 별도 보호 경로로 구분한다.

사고 뒤 재투입을 서두르지 않는다

　단락이나 열 손상이 의심되면 접점과 케이블, 절연 상태를 확인하기 전 반복 투입하지 않는다. 차단기가 사고를 제거했다는 사실과 하위 부품이 계속 사용할 수 있다는 사실은 다르다. 원인 제거와 필요한 부품 검증을 마친 뒤 설비 절차에 따라 재가동한다.

보호장치를 바꾸기 전에 확인할 기준

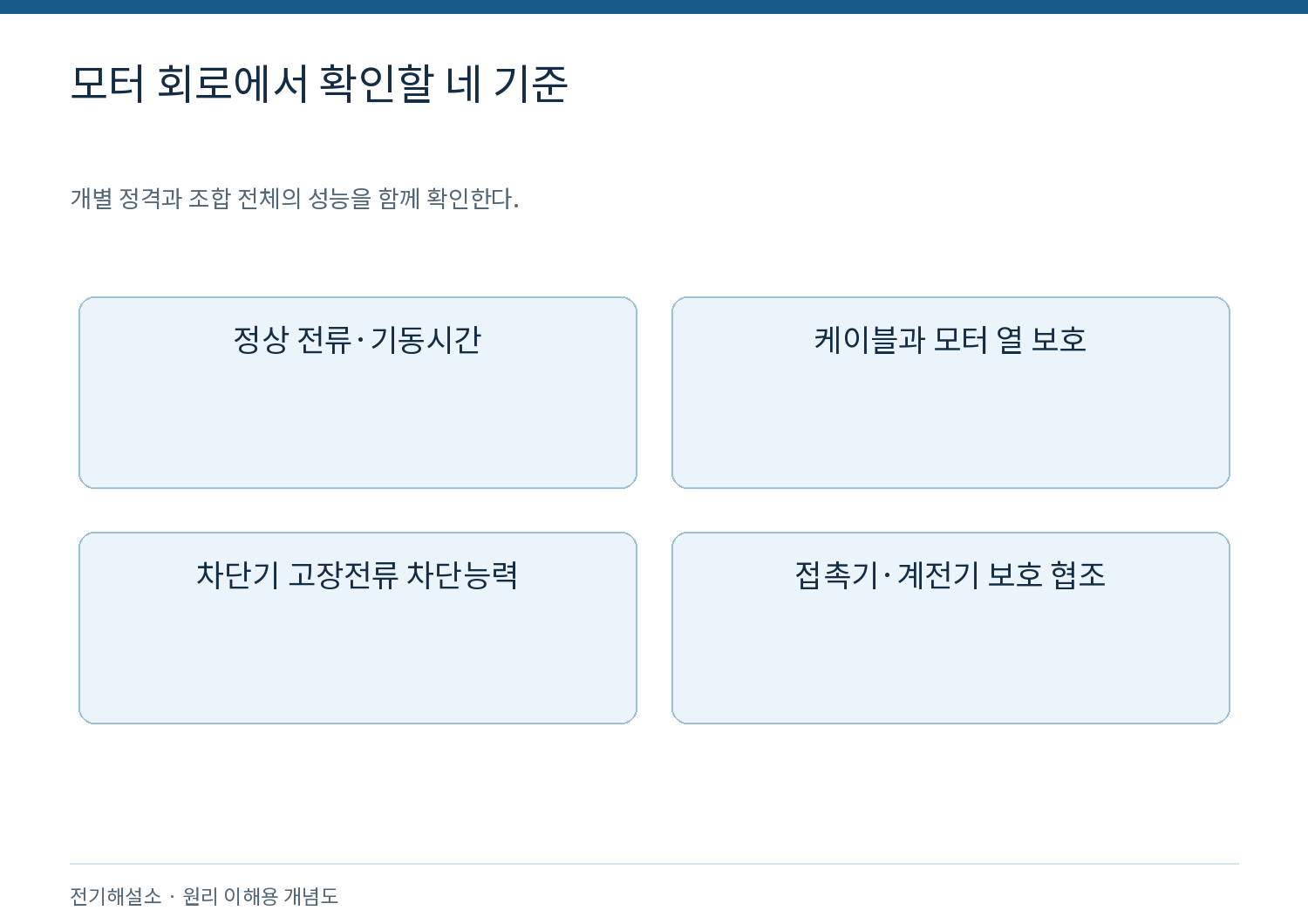

　모터 명판과 실제 결선, 정상 상별 전류, 기동시간, 케이블과 접촉기 사양을 한 표에 모은다. 차단기의 보호 기능과 설정, 과부하계전기의 설치 위치와 눈금 정의도 기록한다. 이 자료를 바탕으로 설계 기준과 제조사 조합표를 확인해야 변경 이유를 설명할 수 있다. 단지 ‘안 떨어지는 크기’로 바꾸는 것은 보호 검토가 아니다.

　차단기와 과부하계전기는 겹치는 기능이 있을 수도 있지만 검출과 차단 경로, 보호 대상과 시간 특성을 구분해서 읽어야 한다. 모터가 도는 상태를 만들기보다 정상운전을 허용하고 이상 상태에서 확실히 멈추게 하는 것이 보호 구성의 목적이다.
