모터 결상은 왜 위험하며 어떻게 검출할까?

　3상 모터의 전원 한 상이 끊어지면 결상 상태가 된다. 모터가 멈출 수도 있지만 이미 회전 중이라면 부하 조건에 따라 계속 돌 수 있다. 그래서 ‘돌고 있으니 세 상이 모두 정상’이라는 판단은 위험하다. 결상 보호를 이해하려면 결상이 만드는 현상과 함께 어떤 장치가 어느 위치의 전압이나 전류를 감시하는지 나누어 봐야 한다.

결상은 단순한 전압차보다 심한 전원 이상이다

　정상적인 3상 전원은 세 상의 관계로 회전자계를 만든다. 한 상의 경로가 끊어지면 모터의 전압과 전류가 균형을 잃는다. 정지한 모터는 정상적인 기동토크를 얻지 못해 기동하지 못할 수 있고, 회전 중 모터는 토크 여유가 줄어도 관성과 부하 조건에 따라 회전을 이어갈 수 있다.

　전류가 어떻게 변하는지는 결선과 단선 위치, 부하 상태에 따라 달라진다. 모든 모터에서 남은 두 상 전류가 정확히 같은 배수로 증가한다고 외우지 않는다. 전동기 3상 전류 불평형을 보면 단서가 생기지만, 전류 수치만으로 단선 위치까지 곧바로 특정할 수는 없다. 정상 데이터와 회로 구성을 함께 확인한다.

돌아도 열 부담이 증가할 수 있다

　결상 상태에서는 유효한 회전 토크가 줄고 불평형 성분에 의한 추가 손실이 생길 수 있다. 부하를 유지하려는 과정에서 일부 전류가 커져 권선과 회전자에 열이 누적된다. 전압 불평형이 전동기를 과열시키는 원리와 연결되지만, 이번 점검에서는 결상 경로와 검출장치의 감시 범위에 초점을 맞춘다.

　평균전류가 낮거나 모터 소리가 크게 바뀌지 않았다는 이유로 결상을 배제하지 않는다. 세 상의 전류를 각각 확인하고 회전속도, 부하와 보호 상태를 함께 기록한다. 결상 상태로 운전을 계속하며 어느 정도까지 버티는지 시험하지 않는다. 모터의 열 손상과 공정 사고로 이어질 수 있다.

전압형 계전기는 연결된 위치의 전원을 본다

　전압형 결상계전기는 연결된 세 상 전압의 상태를 감시한다. 제품에 따라 결상뿐 아니라 역상, 저전압과 불평형 기능을 함께 제공할 수 있다. 전원측 전압을 보는 장치는 모터가 정지해 있어도 상실된 전원을 확인할 수 있다는 장점이 있다. 다만 실제 검출 기능과 허용 범위는 제품 사양을 확인한다.

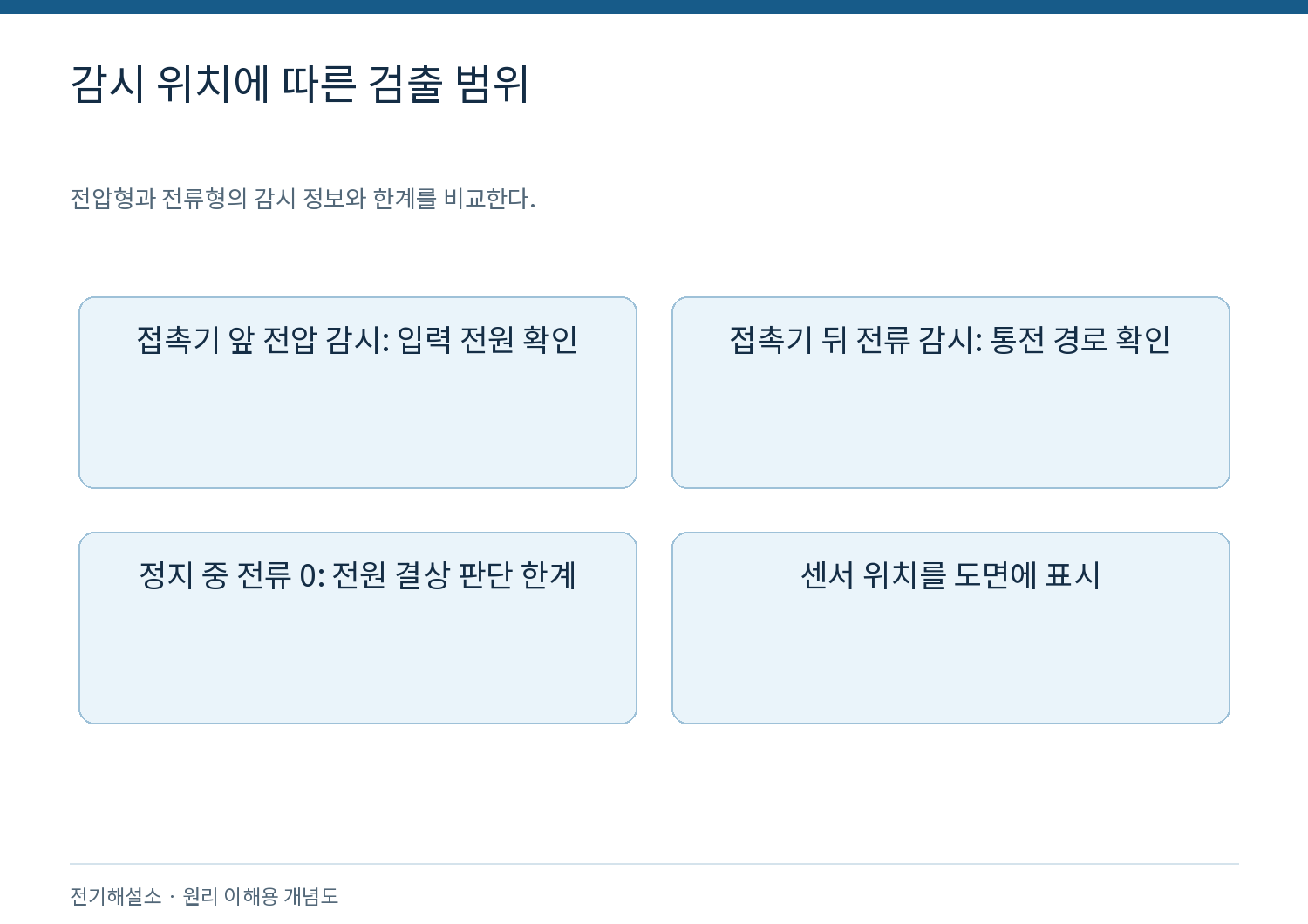

　계전기가 접촉기 앞에 연결되어 있으면 그 뒤의 주접점 불량이나 모터 케이블 단선은 감시 범위 밖일 수 있다. 앞단의 세 상이 정상이라고 모터까지 전달되는 세 상이 정상인 것은 아니다. 감시 위치를 회로도에 표시해야 어떤 고장을 놓칠 수 있는지 알 수 있다. 장치 이름보다 센서가 붙어 있는 위치가 중요하다.

전류형 보호는 실제 통전 상태를 본다

　전류를 감시하는 계전기는 운전 중 상별 전류의 차이와 상실을 확인할 수 있다. 접촉기 후단과 모터 회로의 이상을 발견하는 데 도움이 된다. 그러나 정지 상태에서 전류가 모두 0인 것은 정상일 수 있어, 그 상태만으로 입력 전원 한 상이 끊겼는지 판단하기 어렵다. 운전 명령과 기동 지연 등 제품의 판단 조건을 함께 확인한다.

　결상 민감 기능을 가진 열동형 과부하계전기도 특정 상태에서 결상 보호를 도울 수 있다. 이를 전압형 계전기와 동일한 검출 방식으로 이해하지 않는다. 전류가 얼마 동안 어떻게 흐르는지에 따라 동작이 달라질 수 있다. 모든 결상 상황에 즉시 동작하는 것으로 가정하지 말고 제품별 감시 조건과 시간 특성을 읽는다.

끊어진 위치를 앞에서 뒤로 좁힌다

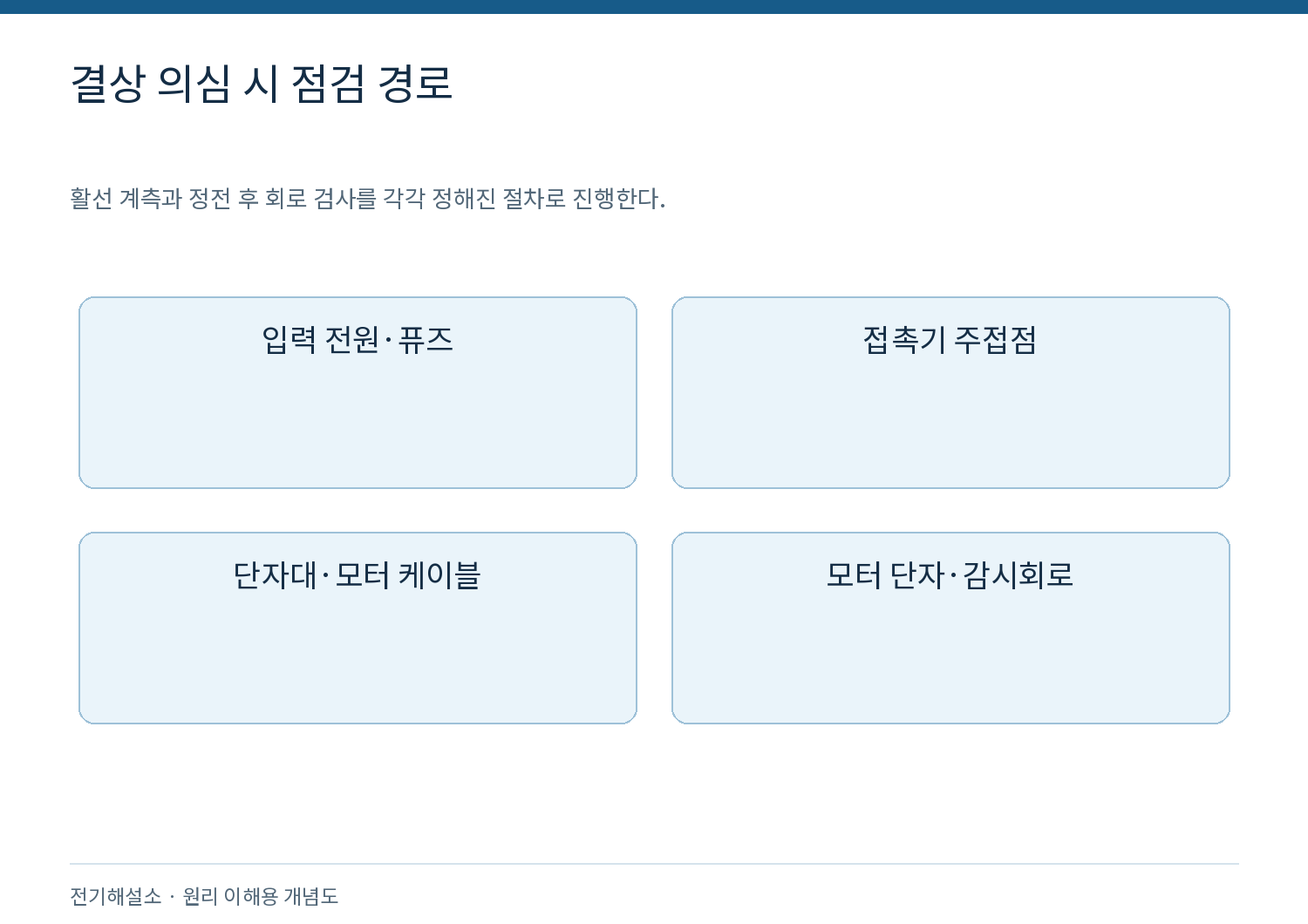

　전원측 퓨즈, 차단기와 접촉기, 단자대와 케이블, 모터 단자함 등 어느 경로에서 상이 끊어졌는지 확인한다. 한 상 퓨즈의 용단은 결과일 수도 있으므로 퓨즈만 바꾸고 끝내지 않는다. 접촉기 한 극의 접촉 불량이 원인이라면 전원측은 정상이어도 부하가 걸릴 때 모터측 상태가 나빠질 수 있다.

　필요한 활선 측정은 자격과 절차를 갖춘 담당자가 적합한 계측기로 수행한다. 선간전압을 한 쌍만 재지 말고 측정점과 세 쌍의 값을 남긴다. 정전 후에는 전원 격리와 무전압 확인을 거쳐 단선, 접점과 접속부를 검사한다. 저항이나 연속성 시험에는 다른 연결 경로와 모터 권선의 영향이 있을 수 있다.

모터측 전압이 보여도 상이 정상은 아니다

　고입력 임피던스의 계측기는 유도나 연결된 부하의 영향으로 전압을 표시할 수 있다. 운전 중 전동기와 회로가 만들어내는 전압도 측정 해석에 영향을 준다. 따라서 단선된 상에 어떤 전압이 보인다는 사실만으로 공급 경로가 정상이라고 확정하지 않는다. 실제 전류 전달과 측정 위치를 함께 확인한다.

　전압형 보호장치도 이런 상황을 어떻게 검출하는지 제품의 적용 자료를 확인해야 한다. 특정 계전기가 모든 모터의 재생 전압 영향을 완전히 배제한다고 일반화하지 않는다. 의심되는 경로의 전압강하, 상별 전류와 정전 후 회로 확인을 조합해야 원인을 좁힐 수 있다.

경보가 떴는데 실제 결상이 아닐 수도 있다

　CT 배선과 센서 위치가 잘못되었거나 한 상의 감시가 누락되면 보호장치가 결상처럼 판단할 수 있다. 설정된 기동 지연과 최소 전류 조건이 실제 운전과 맞지 않을 수도 있다. 그러나 이를 이유로 경보를 곧바로 무시해서는 안 된다. 먼저 실제 상별 전류와 공급 상태를 확인하고 감시회로를 점검한다.

　일부 인버터는 입력 결상과 출력 결상을 별도 코드로 구분한다. 입력측 한 상이 사라진 상황과 출력측 모터 경로의 이상은 원인과 검출 조건이 다르다. 알람 설명서에서 판단 조건을 읽고, 인버터 출력 계측에 적합한 장비를 사용한다. 일반 상용전원용 계전기를 PWM 출력에 그대로 연결하지 않는다.

복귀와 재기동은 별도 설계 조건이다

　결상이 사라져 계전기 출력이 복귀했을 때 모터가 자동으로 기동하는지 확인해야 한다. 유지형 운전 명령이 남아 있으면 보호 복귀와 동시에 움직일 수 있다. 자동 복귀를 설정하는 일과 자동 재기동을 허용하는 일은 구분한다. 설비의 접근 위험과 공정 조건에 맞는 복귀 절차를 적용한다.

　보호 시험은 제조사 지침과 현장 절차에 따른다. 통전 중 한 상의 전선을 임의로 빼거나 퓨즈를 제거해 결상을 만드는 시험은 하지 않는다. 계전기의 테스트 기능이나 적합한 시험 장치를 사용하는 경우에도 검출부와 최종 정지 경로 중 어느 범위를 확인했는지 기록해야 한다.

전류가 가장 큰 상과 고장난 상을 혼동하지 않는다

　상별 전류는 모터 결선과 공급 상태의 결과다. 전류가 크게 측정된 도체가 실제로 끊어진 도체라고 단정할 수 없다. 어느 도체를 어느 위치에서 측정했는지 먼저 표시하고, 앞단과 뒷단의 데이터를 같은 부하 조건에서 비교해야 위치 판단에 도움이 된다.

감시 범위를 두 지점으로 비교하는 예

　전원측 전압 감시계전기가 정상인데 모터 운전 중 한 상 전류가 사라졌다면, 계전기보다 뒤쪽의 접촉기·단자·케이블을 확인할 단서가 된다. 전원측 결상 표시와 여러 모터의 동시 이상이 나타났다면 공통 입력 전원부터 조사한다. 이 구분은 감시 위치가 도면과 일치하고 측정 정보가 정확하다는 전제에서 사용한다.

　모터가 정지한 상태의 세 상 전류 0A는 정상 정지를 뜻할 수도 있다. 전류형 보호의 기동 허가와 감시 시작 조건을 함께 읽어야 경보가 없는 상태를 과신하지 않는다. 전원 감시와 부하 감시를 함께 사용하는 설비에서도 두 장치의 역할과 최종 정지 경로를 따로 기록한다.

단자 재체결로 해결돼도 손상은 확인한다

　단자 접촉불량이 간헐 결상을 만들었다면 재체결 뒤 상별 전류를 비교하고 부하운전에서 발열이 안정되는지 확인한다. 이미 변색되거나 녹은 단자와 도체는 단순 조임으로 정상 성능을 되찾는다고 보기 어렵다. 손상 범위를 평가하고 필요한 부품을 교체한다. 결상 검출 설정을 느리게 바꾸어 경보를 없애는 방식으로 접속 불량을 덮지 않는다.

재발 방지를 위한 기록

　결상 알람이 발생한 시간과 운전 상태, 상별 전압·전류, 접촉기 상태와 감시 위치를 기록한다. 손상된 접점과 단자의 사진, 퓨즈 규격과 교체 이력도 함께 남긴다. 간헐 결상이라면 진동, 가열과 동시 부하 변화가 발생 시간에 맞물리는지 확인한다. 단자를 조여 증상이 사라졌더라도 열 손상 여부를 별도로 점검한다.

　모터 결상 보호의 핵심은 세 상이 어디까지 정상적으로 전달되는지 확인하는 것이다. 전압형과 전류형 보호는 보는 정보와 범위가 다르다. 회전 여부나 전압 하나만으로 정상 판정을 하지 않고 감시 위치와 실제 전류 경로를 함께 확인해야 모터 손상을 줄일 수 있다.
