운전 중 모터가 멈췄을 때 트립 기록과 회로 상태로 원인 좁히기

　잘 돌던 모터가 갑자기 멈추면 가장 먼저 다시 운전하고 싶어진다. 하지만 리셋과 재기동을 먼저 하면 고장 순간의 정보가 사라질 수 있다. 과부하 트립으로 멈춘 상황과 운전명령이 해제된 상황, 접촉기 전원이 사라진 상황은 겉으로 같은 정지처럼 보인다. 보수에서는 멈춘 결과보다 정지 직전에 어떤 조건이 바뀌었는지 확인하는 것이 중요하다.

멈춘 장치와 멈추게 한 장치를 구분한다

　모터는 최종적으로 멈춘 장치다. 정지를 결정한 것은 차단기, 과부하계전기와 인버터 보호일 수도 있고 PLC의 공정 조건일 수도 있다. 접촉기가 떨어진 것은 그 결정의 결과일 수 있다. 따라서 접촉기가 떨어졌다는 사실만으로 접촉기 불량이라고 판단하면 안 된다. 코일 전원이 왜 사라졌는지를 확인해야 한다.

　리셋하기 전에 차단기 트립 표시, 계전기 동작 표시와 인버터 알람을 기록한다. 운전명령과 허가 신호가 남아 있는지, 제어전원이 살아 있는지도 함께 확인한다. 표시등이 어느 신호를 보여주는지 도면에서 읽는다. 모터 회전 표시와 접촉기 보조접점 표시, PLC 운전 출력은 서로 다른 정보다.

최초 원인과 뒤따른 경보를 나눈다

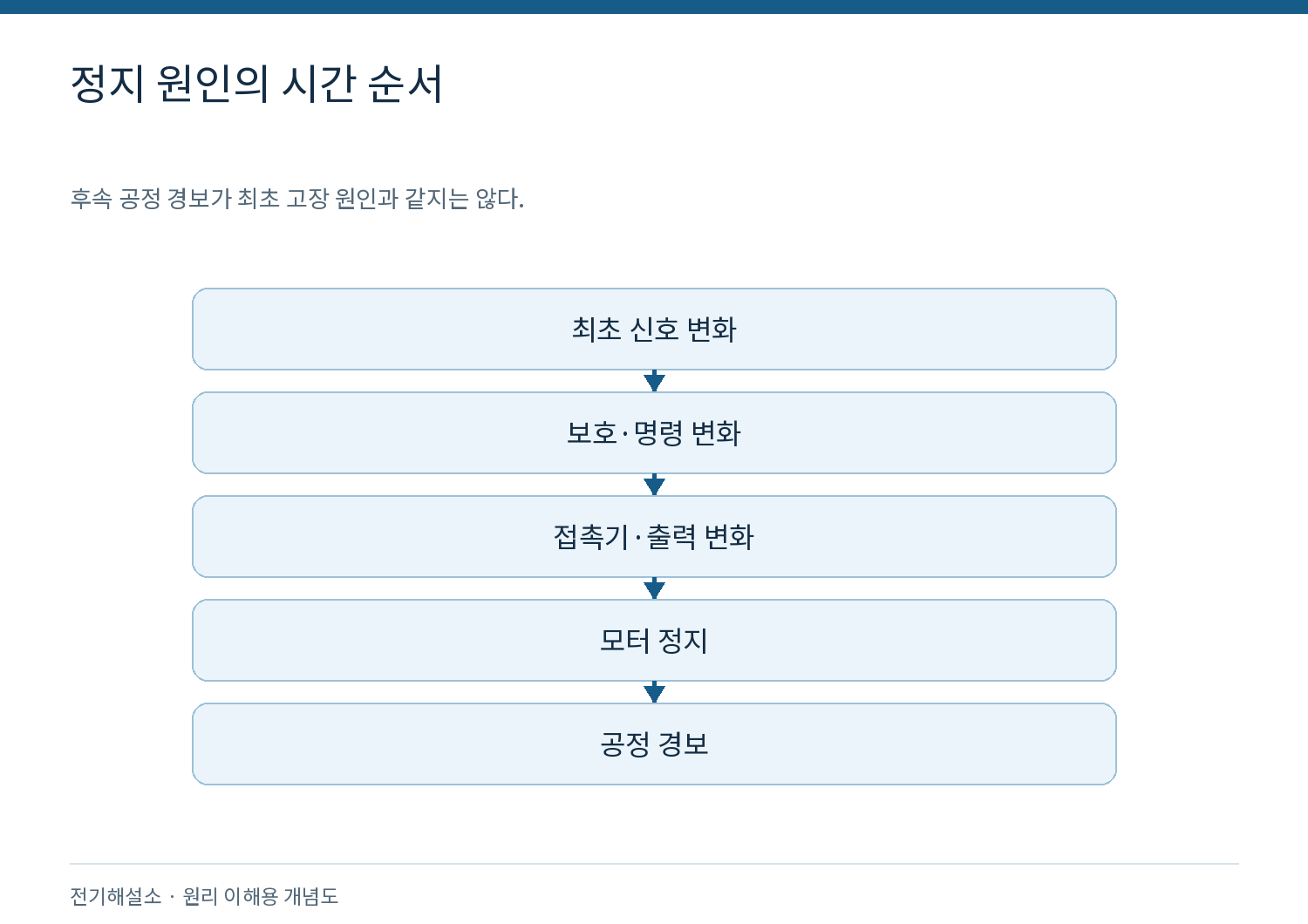

　한 장치의 정지가 여러 경보를 만들 수 있다. 예를 들어 모터 전원이 먼저 사라지고 이후 속도 미검출과 압력 저하 알람이 나타날 수 있다. 마지막에 표시된 압력 경보만 보면 공정 이상으로 오해할 수 있다. 시간 순서를 확인해 첫 변화와 그 결과를 구분한다. PLC와 인버터의 시각이 다르면 기록 시간을 맞추어 해석한다.

　전원 이상으로 여러 설비가 동시에 멈췄다면 개별 모터 부품보다 공통 전원과 허가 조건을 우선 살핀다. 한 대만 멈췄다면 해당 장치의 보호와 제어 경로를 조사한다. 다만 동시 정지라고 항상 전원 문제는 아니다. 공통 인터록과 상위 제어 명령도 같은 모습을 만들 수 있다.

전류가 먼저 올랐는지 내려갔는지 본다

　정지 직전에 전류가 증가하면서 속도가 떨어졌다면 과부하와 기계적 걸림을 의심할 단서가 된다. 반대로 명령 해제와 함께 전류가 사라졌다면 정상적인 제어 정지나 허가 조건의 변화일 수 있다. 상별 전류가 크게 달라졌다면 결상, 접점과 전원 불평형도 확인한다. 평균전류만 남아 있으면 상별 문제를 놓칠 수 있다.

　전동기 과부하와 구속상태를 구분하는 데에는 전류와 회전속도, 지속시간이 필요하다. 전류가 높다는 기록 하나만으로 모터 내부 고장을 확정하지 않는다. 펌프 운전점과 밸브 상태, 컨베이어 적재와 브레이크 상태처럼 실제 부하 조건을 함께 기록하면 전기와 기계의 원인 범위를 좁히기 쉽다.

시간 패턴이 원인을 구분하는 단서다

　기동 직후 멈추는지, 일정 시간 후 멈추는지, 특정 동작을 할 때만 멈추는지 확인한다. 기동 직후에는 가속 조건과 보호 시간, 코일 전압강하를 살핀다. 오래 운전한 뒤에는 열 누적과 냉각, 부품 가열의 영향을 본다. 특정 위치에서만 멈추면 리미트스위치와 케이블 움직임, 공정 허가를 확인한다.

　하루 중 전원 부하가 큰 시간에만 발생한다면 동시 기동 설비와 공급 상태를 비교한다. 비나 세척 뒤 발생한다면 환경 변화와 누설·접속 상태를 조사한다. 이 관계들은 원인 후보를 정하는 단서일 뿐 확정 증거는 아니다. 의심 항목의 실제 상태를 계측과 정전 점검으로 확인한다.

접촉기 코일 전원의 변화를 확인한다

　코일이 소자된 상태라면 A1-A2 전압과 앞단 제어 조건을 확인한다. 과부하계전기 NC 접점이 열렸는지, 운전 허가가 사라졌는지, 제어전원이 내려갔는지 나눈다. 순간 정전으로 자기유지가 해제됐다면 전원이 돌아와도 자동으로 붙지 않을 수 있다. 현재 전압이 정상이라는 사실만으로 이전 순간 변동을 배제하지 않는다.

　반복 정지에서는 기록 기능이 도움이 된다. 운전명령, 코일 전압과 보호 신호를 시간에 맞춰 비교하면 끊긴 순서를 볼 수 있다. 단순히 멀티미터 표시를 한 번 확인하면 짧은 변화를 놓칠 수 있다. 설비에 맞는 계측기와 기록 방법을 선택하고, 활선 계측은 정해진 안전 절차로 수행한다.

인버터 알람은 발생 단계와 함께 읽는다

　인버터 이상 발생 시에는 알람코드뿐 아니라 기동·가속·정속·감속 중 어느 단계였는지 기록한다. 과전류, 저전압과 전자열 보호는 확인할 조건이 다르다. 코드 이름만으로 특정 부품을 바로 교체하지 않고 제조사의 원인 목록과 실제 데이터를 대조한다. 같은 코드도 부하, 배선과 설정 문제에서 발생할 수 있다.

　트립 시 전류와 주파수, DC 링크 정보 등이 제공되면 함께 저장한다. 설정값과 정상운전 데이터를 비교하되 여러 항목을 한꺼번에 바꾸지 않는다. 감속 중 전압 문제를 해결하려고 정상운전 과부하 보호를 느슨하게 만드는 식의 조정은 적절하지 않다. 알람의 단계와 변경의 목적이 연결되어야 한다.

보호가 없는데 멈춘 상황도 조사한다

　계전기 트립 표시가 없고 차단기도 켜져 있다면 제어회로 정지와 전력 경로 이상을 확인한다. 코일 전원이 꺼졌다면 제어 신호를, 코일이 유지되는데 모터 전류가 없거나 불균형하면 주접점과 모터측 경로를 살핀다. 모터가 정지했는데 큰 전류가 남아 있다면 구속 위험을 고려해 즉시 설비 절차에 따라 대응한다.

　속도센서와 화면의 표시가 잘못되어 정지로 보이는 경우도 있지만, 먼저 실제 회전과 공정 상태를 안전하게 확인한다. 센서 값과 부하 상태를 비교하고 신호 배선과 설정을 점검한다. 감각만으로 ‘아마 돌고 있다’고 판단하거나 회전체 가까이 접근해 확인하지 않는다.

재기동 여부는 원인과 손상 상태로 결정한다

　단락, 심한 발열과 타는 냄새, 기계적 구속이 의심되면 반복 투입하지 않는다. 보호가 동작했다면 왜 동작했는지 확인하고 필요한 냉각과 손상 점검을 진행한다. 계전기 리셋이 가능하다는 사실과 모터 재기동이 안전하다는 사실은 다르다. 저장에너지와 공정 위험도 함께 검토한다.

　문제가 일시적 공정 조건이었다면 그 조건이 정상으로 돌아왔는지 확인한 뒤 재가동한다. 자동 복귀와 자동 재시동 설정도 살핀다. 정비 중에는 운전명령이 복원되더라도 예기치 않은 움직임이 생기지 않도록 관련 전원과 에너지를 격리해야 한다. 원인을 밝히지 않은 반복 리셋은 진단 기록과 설비 상태를 모두 악화시킬 수 있다.

간헐 고장은 재현보다 기록이 먼저다

　증상을 보려고 무리하게 기동을 반복하면 모터와 접촉기에 열이 쌓여 원래 고장과 다른 문제가 생길 수 있다. 정상 운전 범위 안에서 기록할 항목을 정하고 필요한 계측을 준비한다. 원인을 확인하지 못했을 때는 ‘리셋 후 정상’보다 관찰된 신호와 아직 확인하지 못한 조건을 구분해 남긴다.

간단한 시간 기록도 순서를 밝힐 수 있다

　예를 들어 10시 02분 15초에 과부하 트립이 발생하고, 1초 뒤 접촉기 해제, 그 후 압력 저하 경보가 이어졌다면 과부하 판단의 근거를 우선 조사한다. 반대로 공정 허가가 먼저 해제되고 뒤이어 모터와 압력이 내려갔다면 허가 조건을 만든 센서와 논리가 첫 확인 대상이다. 예시의 시간은 설명용이며 실제 기록은 장치 시각과 갱신 주기를 확인해야 한다.

　여러 장치의 기록 해상도가 다르면 같은 초에 나타났다는 이유만으로 정확한 선후 관계를 확정할 수 없다. 수집 간격과 통신 지연도 고려한다. 필요한 경우 같은 기록 장치에서 신호를 함께 수집하면 순서 판단에 도움이 된다. 데이터의 한계를 남겨야 추정이 확정 사실처럼 전달되지 않는다.

복구 보고에는 원인과 근거를 묶는다

　‘접촉기 교체 후 정상’보다 ‘코일 전압 저하 확인, 불량 단자 복구, 같은 기동 조건에서 전압 유지 확인’처럼 원인과 검증을 연결해 기록한다. 확인하지 못한 원인은 후보로 남기고 재발 시 필요한 측정 계획을 적는다. 부품 교체 결과만으로 교체한 부품이 최초 원인이었다고 단정하지 않는다.

기록을 다음 행동으로 연결한다

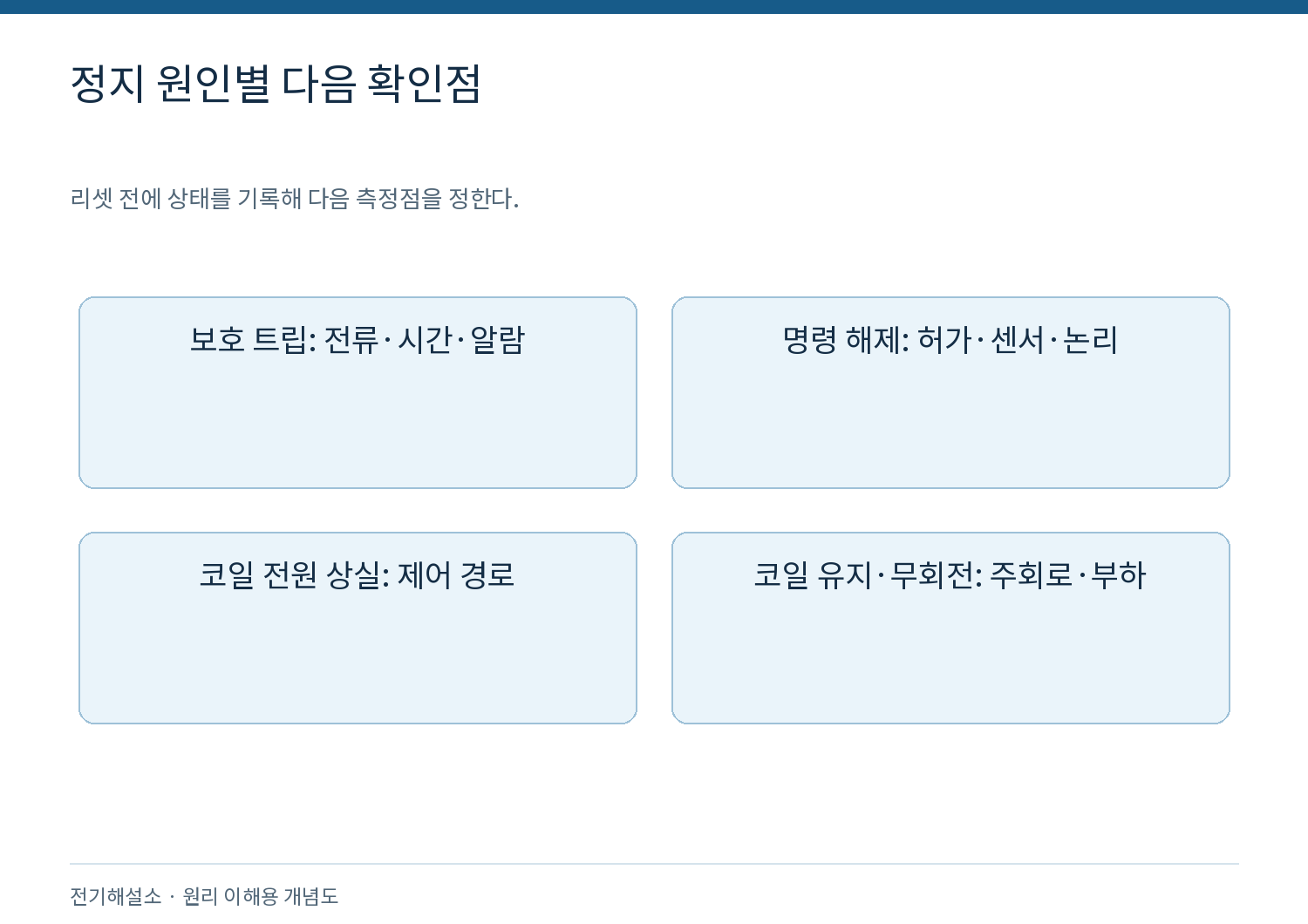

　정지 전후의 명령, 허가, 보호 신호, 코일 상태와 전류를 한 시간축에 모은다. 최초 변화가 보호 트립이면 보호의 판단 근거를 확인하고, 명령 해제라면 그 조건을 만든 센서와 논리를 추적한다. 전원 상실이면 공급 경로와 접속부를 점검한다. 각 결론에 실제 측정값과 확인한 위치를 연결한다.

　모터가 갑자기 멈춘 상황에서는 리셋 속도보다 남기는 정보의 질이 복구 시간을 줄인다. 첫 원인과 후속 경보를 구분하고 제어명령, 전력 공급과 부하 상태를 따로 확인해야 한다. 수리 뒤에도 같은 운전 조건에서 전류와 보호 상태를 비교해 원인이 제거됐는지 검증한다.
