전자접촉기 코일에 전압이 들어오는데도 붙지 않는 이유는?

　운전 버튼을 눌렀는데 접촉기가 움직이지 않는다. 테스터에는 전압이 표시되니 코일 불량이라고 판단하고 교체했지만, 새 제품도 똑같이 붙지 않는다. 이런 상황에서는 ‘전압이 있다’는 말을 더 정확히 나눠야 한다. 어디를 기준으로, 어떤 순간에, 코일이 실제로 연결된 상태에서 측정했는지가 원인 판단을 바꾼다.

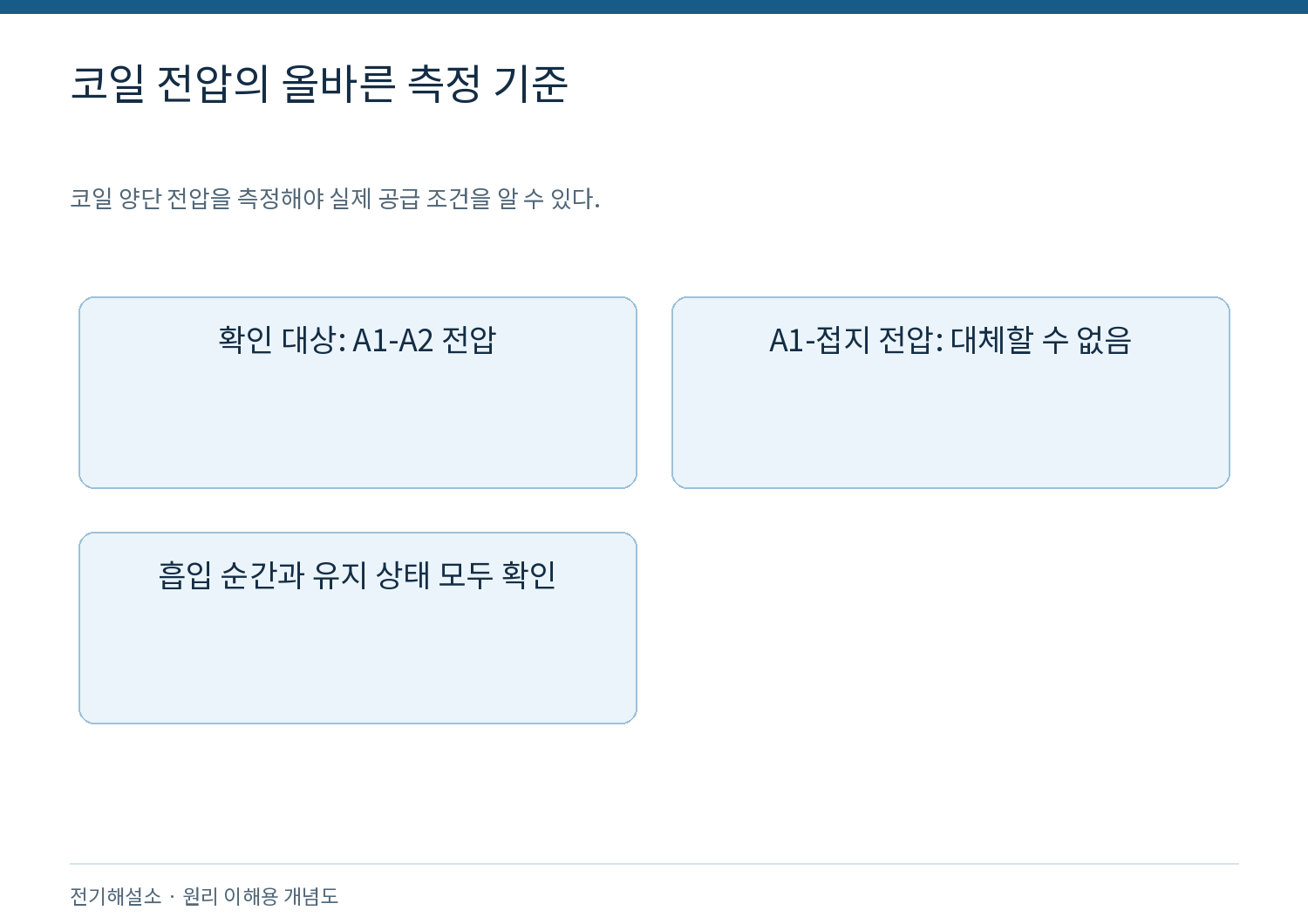

전압의 측정점을 먼저 확인한다

　코일이 동작하는 데 필요한 전압은 일반적으로 A1과 A2 사이의 전압이다. A1과 접지 사이에 전압이 있다고 A1-A2 사이에도 같은 전압이 걸린다고 할 수 없다. 귀환선이 끊어지거나 A2 경로가 불량하면 코일 양쪽 단자가 비슷한 전위가 될 수 있다. 기준점을 잘못 잡으면 전원 공급이 정상인 것처럼 보인다.

　제어회로를 읽을 때는 전원측부터 코일까지뿐 아니라 코일에서 전원으로 돌아가는 경로까지 확인한다. 정지 버튼, 과부하계전기 NC 접점과 운전 허가 접점은 회로 설계에 따라 어느 쪽에 놓일 수 있다. 단자 이름만 외우기보다 실제 회로도에서 닫힌 전류 경로가 완성되는지를 봐야 한다.

코일 표기가 전원 조건과 맞는가

　같은 접촉기 몸체에 여러 코일 사양이 제공될 수 있다. AC와 DC, 정격전압, 허용 주파수와 전자식 코일의 입력 범위를 확인한다. DC 24V 제어회로에 다른 사양의 코일이 들어가 있으면 표시 전압이 정상이어도 움직이지 않거나 손상될 수 있다. 교체 직후 생긴 문제라면 품번 전체와 코일 코드를 우선 비교한다.

　직류 코일에 서지 억제 다이오드나 전자회로가 포함되면 극성 조건이 있을 수 있다. AC 코일에는 정격 주파수도 영향을 준다. ‘전압 숫자만 같으니 호환된다’는 판단은 충분하지 않다. 전동기 명판을 읽을 때 전압과 주파수, 결선을 함께 보는 것처럼 접촉기도 여러 조건을 하나의 사양으로 확인해야 한다.

무부하에서는 정상인데 연결하면 내려갈 수 있다

　코일을 분리한 상태에서 전원전압이 정상으로 측정되더라도 코일을 연결하면 전압이 떨어질 수 있다. 약해진 제어전원, 작은 용량의 변압기, 긴 배선과 불량 접점은 부하가 걸릴 때 한계를 드러낸다. 높은 입력 임피던스의 테스터에는 전압이 표시되지만 코일에 필요한 전류를 공급하지 못할 수도 있다.

　전압강하를 단순히 ΔV=IR로 보면, 제어 경로의 저항이 커질수록 같은 전류에서도 코일에 전달되는 전압은 낮아진다. 일반 교류 접촉기의 흡입 순간에는 전류가 더 커질 수 있어 문제가 두드러진다. 다만 교류 회로의 실제 계산에는 임피던스와 코일 상태가 영향을 준다. 이 관계는 불량 접점의 영향을 설명하는 모델이지 모든 제어회로의 정밀 계산식은 아니다.

표시 전압과 실제 공급 능력의 차이

　PLC나 전자식 출력은 꺼진 상태에서도 작은 누설전류가 있을 수 있다. 배선 간 정전용량의 영향으로 전압이 표시되는 경우도 있다. 이를 곧바로 정상 운전 전원이라고 해석하면 오진할 수 있다. 회로에 맞는 계측 방식으로 출력 상태와 실제 부하 연결 시 전압을 확인해야 한다.

　출력 보호를 무시하고 임의 저항이나 시험 램프를 연결해서는 안 된다. PLC 출력의 허용전류, AC/DC 방식과 연결 가능한 부하를 먼저 확인한다. 필요한 경우 제조사가 권장하는 부하 시험 방법이나 계측 기능을 사용한다. 전압값이 보인다는 사실과 접촉기 코일을 확실히 흡입시킬 수 있다는 사실은 서로 다른 확인 항목이다.

코일 단선과 권선 이상을 구분한다

　정전하고 회로 영향을 분리한 뒤 코일의 연속성과 저항을 확인할 수 있다. 단선이면 일반적으로 저항이 매우 크게 나타나지만, 전자식 코일은 내부 회로 때문에 단순 저항 측정으로 판정하기 어렵다. 통전 중 저항 측정은 하지 않는다. 제품 사양과 측정 방법이 맞지 않으면 정상 부품도 이상하게 보일 수 있다.

　저항이 측정된다고 코일이 정상이라고 확정할 수도 없다. 일부 권선 이상이나 절연 열화는 일반 멀티미터의 저항값만으로 드러나지 않는다. 동일 사양의 정상 부품과 온도 조건을 맞춰 비교하거나 제조사의 시험 기준을 적용한다. 코일 저항값을 모든 제품에 같은 숫자로 제시하는 것은 적절하지 않다.

철심과 가동 기구가 막혀 있을 수도 있다

　올바른 전압이 코일에 유지되어도 철심이 움직이지 않으면 기계적 걸림을 살핀다. 이물질, 변형된 기구, 잘못 조립한 보조접점 블록이나 인터록 부속품이 원인일 수 있다. 장치를 교체하며 부속품을 그대로 옮겼다면 호환성과 장착 상태도 확인한다. 코일을 바꾸는 것만으로 가동부 문제는 해결되지 않는다.

　일반 교류 전자석형 접촉기가 끝까지 흡입되지 않은 채 통전되면 코일 발열이 커질 수 있다. 소리만 나고 붙지 않는 상태를 오래 유지하며 관찰하지 않는다. 전원을 격리한 뒤 제품이 허용하는 방법으로 확인하고, 통전 상태에서 철심을 손으로 눌러 기동시키지 않는다. 억지 흡입은 원인을 가리고 예기치 않은 모터 기동을 만들 수 있다.

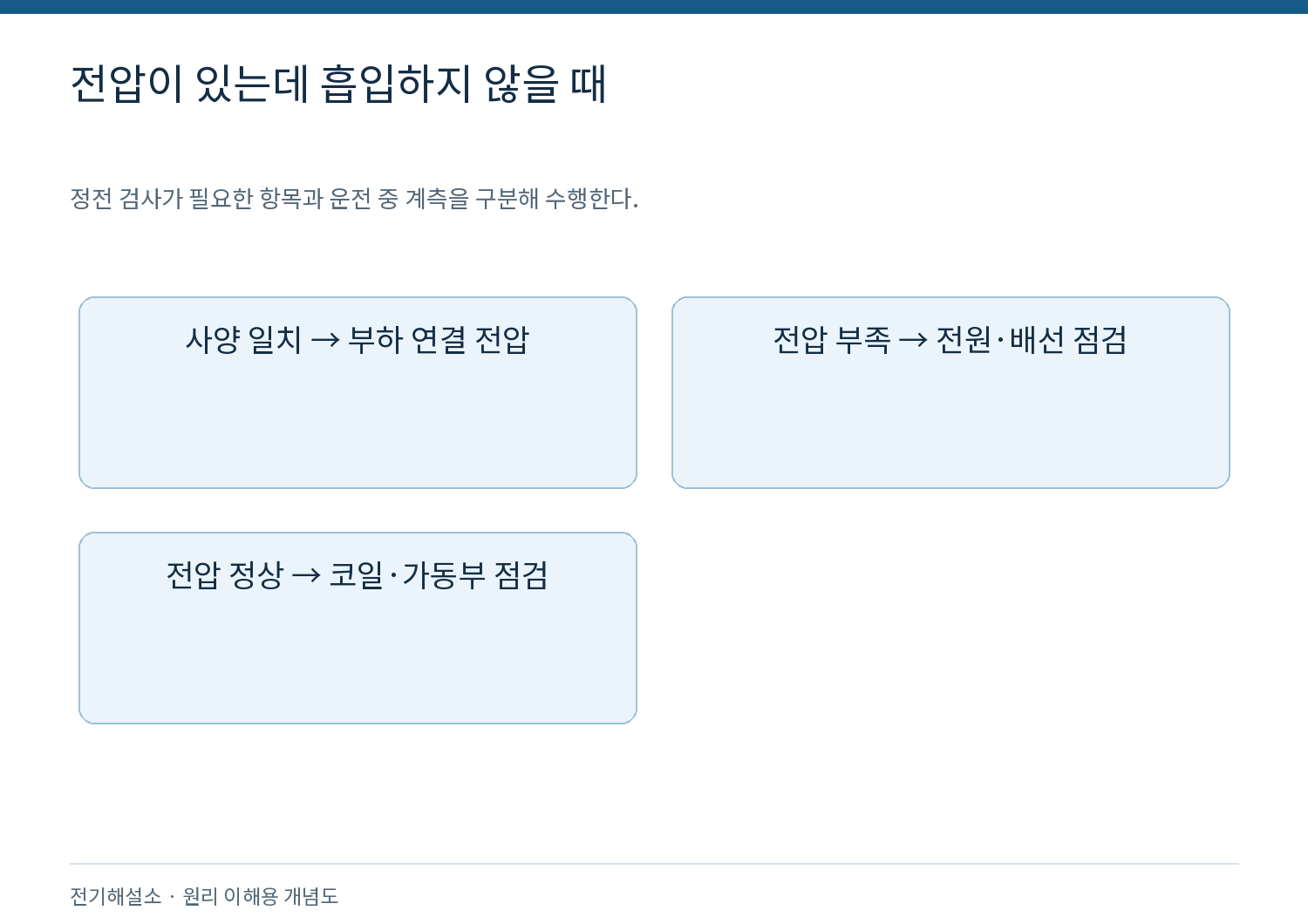

신호에서 코일까지 순서대로 좁힌다

　먼저 운전 요청이 실제로 발생했는지 확인한다. PLC 화면의 운전 표시와 출력 단자의 상태를 따로 본다. 다음으로 운전 허가와 보호 접점이 닫혀 있는지 확인하고, 코일 A1-A2에 필요한 전압이 흡입 순간까지 전달되는지 살핀다. 전압이 부족하면 위쪽 제어 경로로, 전압이 정상인데 움직이지 않으면 코일과 기구로 범위를 좁힌다.

　예를 들어 출력 표시가 켜졌는데 A1-A2가 0V라면 코일 자체보다 출력부터 코일까지의 경로를 우선 본다. 반대로 올바른 정격전압이 안정적으로 공급되는데 코일이 움직이지 않는다면 코일 사양, 내부 전자회로와 가동부를 확인한다. 이 예시는 갈림길을 보여주는 것이며, 표시등 하나가 실제 출력전압을 보증한다는 의미는 아니다.

교체했는데 같은 증상이 남는다면

　동일 사양의 새 접촉기에서도 증상이 같다면 제어회로의 공통 원인을 다시 확인한다. 특히 귀환선 단자, 제어 퓨즈 홀더, 중간 릴레이 접점과 제어변압기 단자가 빠지기 쉽다. 부품이 두 번 연속 불량일 가능성을 먼저 가정하기보다 새 부품을 연결한 상태의 코일 전압과 명령을 함께 남긴다.

　임시로 다른 전원을 넣었을 때 동작했다는 결과도 실제 운전회로가 정상이라는 증거는 아니다. 임시 시험은 코일·기구의 일부 기능을 확인할 뿐이며, 원래 경로의 전압강하와 허가 조건은 그대로 남을 수 있다. 시험 회로는 제거하고 원래 운전 조건에서 최종 확인해야 한다.

코일 전압의 비율은 결과를 설명하는 도구다

　정격 24V인 코일에 연결 상태에서 18V가 걸렸다고 가정하면 정격 대비 전압은 75%다. 이 값만으로 제품 불량을 확정하지 않고 실제 흡입·유지 허용 범위를 확인한다. 같은 18V라도 투입 순간 잠시 발생한 것인지 계속 유지되는 것인지, 전자식 입력 범위 안인지에 따라 의미가 달라진다. 데이터에는 최소값과 발생 시점을 함께 남긴다.

　부하 연결 전에 24V이고 연결 뒤 18V라면 전원이 부하를 감당하는지와 회로 중간 전압강하를 조사한다. 코일을 떼고 전압만 재면 정상으로 보일 수 있다는 점이 이 예시의 핵심이다. 제품 허용 조건을 모른 채 전원전압을 임의로 올리면 다른 제어장치에 영향을 줄 수 있다.

출력 표시와 코일 상태를 함께 확인한다

　PLC 출력 LED가 켜졌는데 코일 전압이 없을 때는 외부 전원과 출력 배선, 직렬 허가 접점을 확인한다. 코일 전압이 있는데 실제 출력 명령이 꺼져 있다면 누설이나 다른 공급 경로가 있는지 조사한다. 표시와 측정이 어긋나는 경우 어느 하나를 곧바로 틀렸다고 정하지 않는다. 제품 회로 방식과 측정 기준을 확인해 두 정보가 무엇을 나타내는지 해석한다.

　측정 기록에는 AC 또는 DC 범위, 계측기 종류와 코일 연결 여부를 적는다. 범위를 잘못 선택하면 실제 전압을 오해할 수 있으므로, 수치 해석 전에 측정 방식이 코일과 전원 조건에 맞는지 먼저 확인한다.

다른 보호조건을 우회해 시험하지 않는다

　과부하계전기나 리미트스위치가 열려 있다면 왜 열렸는지 먼저 조사한다. 임의로 점퍼를 연결하면 접촉기는 붙을 수 있지만 설비를 멈춰야 하는 조건까지 사라진다. 시험은 설비 절차에 따라 위험을 통제하고 담당자가 수행해야 한다. 내부 배선과 기구 확인은 관련 전원을 격리하고 무전압을 검증한 뒤 진행한다.

　전압이 있는데도 접촉기가 붙지 않는 상황에서는 코일 불량을 빨리 선언하는 것보다 측정의 의미를 바로잡는 것이 먼저다. A1-A2 전압, 흡입 순간의 공급 능력, 사양 일치와 철심 움직임을 나눠 확인하면 불필요한 교체를 줄이고 실제 원인을 찾을 수 있다.
