전자접촉기 접점은 왜 타거나 용착될까?

　접촉기 코일은 정상적으로 떨어졌는데 모터가 계속 전원을 받는다면 주접점 용착을 의심해야 한다. 접점이 심하게 닳거나 한 상만 타는 경우도 있다. 이런 고장은 새 접촉기로 바꾸면 일시적으로 사라질 수 있지만, 부하와 개폐 조건을 그대로 두면 반복된다. 접점 손상은 전류 크기뿐 아니라 접점이 붙고 떨어지는 순간의 상태를 함께 봐야 이해할 수 있다.

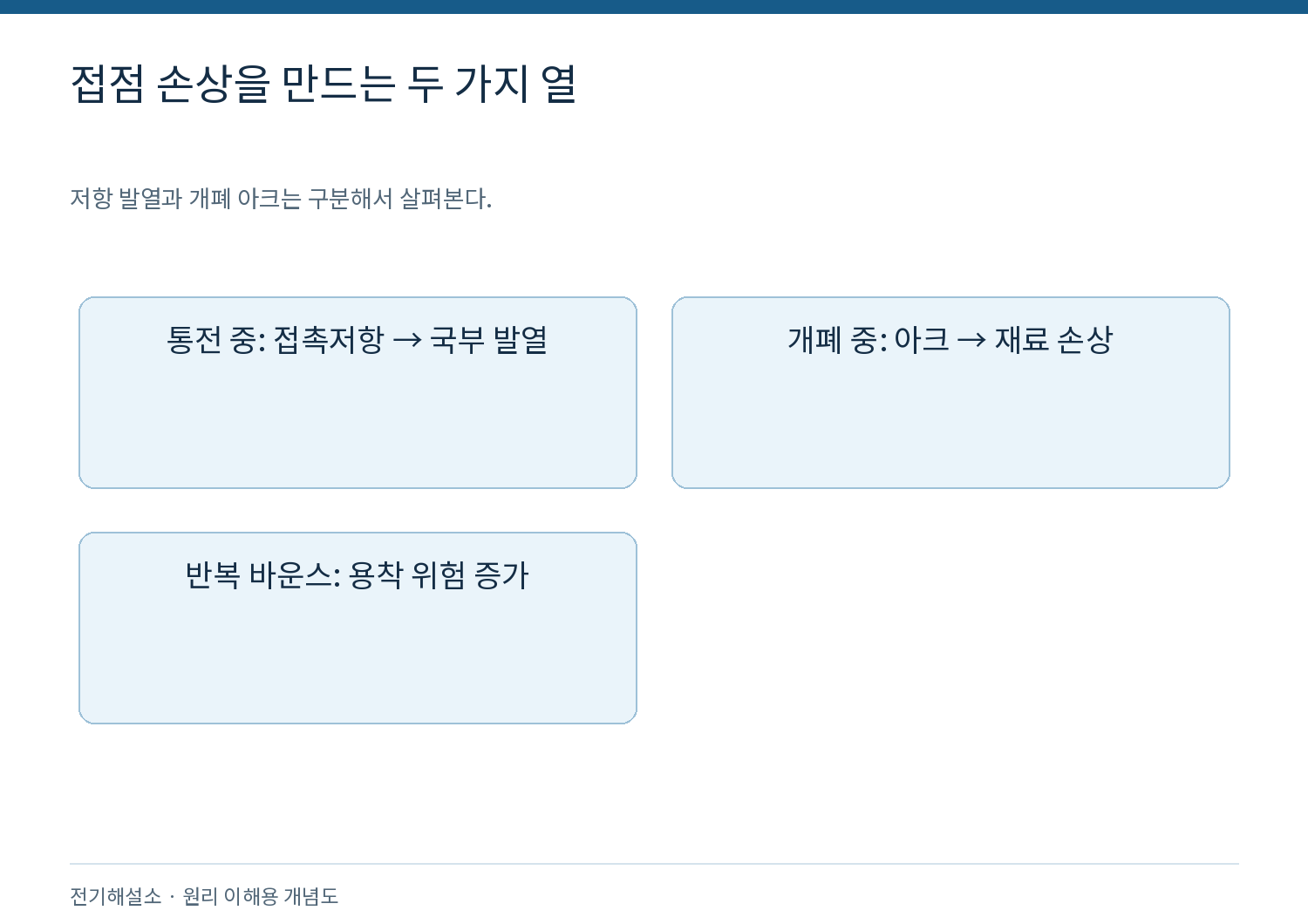

접점은 아주 작은 실제 접촉점으로 전류를 전달한다

　겉으로 보이는 금속 면 전체가 균일하게 맞닿는 것은 아니다. 표면의 미세한 돌기들이 접촉하면서 전류가 흐르는 통로를 만든다. 접촉 압력이 부족하거나 산화물과 이물질이 끼면 유효 접촉 면적이 줄고 저항이 증가할 수 있다. 이렇게 좁아진 곳에는 열이 집중되기 쉽다.

　저항에 의한 발열은 P=I²R로 설명할 수 있다. 같은 접점에서 전류가 두 배가 되면 저항이 일정하다는 조건에서 발생열은 네 배가 된다. 그러나 이 식만으로 접점 수명을 계산할 수는 없다. 실제 온도는 방열, 통전시간과 접촉 상태에 따라 달라지고, 개폐 순간에는 아크와 기계적 충격까지 더해진다.

붙을 때와 떨어질 때 손상이 생기는 과정

　모터를 기동할 때 접촉기는 정상운전 전류보다 큰 전류를 투입할 수 있다. 접점이 닫히는 순간 튀어 오르는 바운스가 발생하면 짧은 시간에 붙고 떨어지며 아크가 생길 수 있다. 전류가 크거나 흡입이 불안정하면 이 부담이 커진다. 표면이 국부적으로 녹은 상태에서 접점이 붙으면 서로 달라붙는 용착으로 이어질 수 있다.

　접점을 열 때도 부하의 인덕턴스 때문에 전류가 계속 흐르려 한다. 접점 사이의 아크가 금속을 손상시키고, 오랜 개폐로 접점 재료가 닳을 수 있다. 어느 정도의 표면 변화가 정상 마모이고 어느 수준에서 교체해야 하는지는 해당 제품의 점검 기준을 적용한다. 검게 보인다는 이유만으로 연마부터 하거나, 외관이 깨끗하다는 이유로 정상 판정을 하지 않는다.

모터용 정격과 저항 부하 정격을 구분한다

　접촉기에 표시된 큰 전류 숫자가 실제 모터 개폐에 적용되는 정격인지 확인해야 한다. 사용 범주 AC-1과 AC-3, AC-4 등은 부하와 운전 조건의 차이를 반영한다. 농형 모터를 기동한 뒤 회전 중 차단하는 조건과 인칭·역전제동 같은 조건에서는 접점이 처리할 전류와 부담이 달라진다.

　유도전동기의 기동전류가 크다는 점을 고려하면, 모터 정격전류만으로 접촉기를 평가하는 것은 부족하다. 사용 전압과 범주별 정격, 제조사가 제시한 개폐 횟수와 수명을 함께 확인한다. 같은 kW의 모터라도 시간당 기동 횟수와 부하 관성이 다르면 접촉기의 실제 사용 조건은 달라질 수 있다.

잦은 인칭과 회전 중 역전은 부담을 키운다

　컨베이어 위치를 맞추려고 짧게 켰다 끄는 인칭에서는 모터가 충분히 가속하기 전에 접점을 열 수 있다. 큰 전류를 반복해서 차단하므로 정상 회전 상태에서 멈추는 운전과 다르다. 회전 중 반대 방향으로 즉시 전환하는 역전제동 역시 전기적·기계적 부담이 커진다.

　정·역회전용이라고 쓰인 접촉기 조합이 모든 회전 중 역전을 허용하는 것은 아니다. 정지 후 반대 방향 기동과 회전 중 플러깅은 구분한다. 운전 패턴이 바뀐 뒤 용착이 시작됐다면 제품을 더 크게 바꾸기 전에 실제 개폐 조건과 제어 논리를 확인한다. 부하의 운전방식을 바꾸지 않으면 교체품도 같은 스트레스를 받는다.

채터링은 접점 수명을 빠르게 줄일 수 있다

　코일 전압이 내려가거나 제어 신호가 흔들려 접촉기가 반복 개폐되면 주접점도 연속해서 아크를 만들 수 있다. 접점만 교체해도 코일 전압 문제가 남아 있으면 손상이 되풀이된다. 접점 손상을 발견했을 때 소음과 떨림, 표시등 깜빡임과 동시 기동 설비의 기록을 함께 확인해야 한다.

　흡입이 불완전한 상태에서는 접촉 압력도 정상적으로 형성되지 않을 수 있다. 이때는 접점의 높은 저항에 의한 발열과 반복 아크가 함께 나타날 수 있다. 접촉기 몸체의 정격이 충분하다고 해서 공급되는 코일 전압까지 충분한 것은 아니다. 주회로의 정격과 제어회로의 동작 조건을 따로 점검한다.

한 상만 탔다면 접속부를 함께 살핀다

　한 상의 접점만 유난히 손상됐다면 모터 전체의 과부하만 생각하지 않는다. 해당 상의 주접점 마모, 단자 풀림, 압착 불량과 도체 손상 등을 확인한다. 단자에서 생긴 열이 접점 쪽으로 전달될 수도 있어, 뜨거운 위치 하나만 보고 접점 자체 고장을 확정하기 어렵다.

　전동기 3상 전류 불평형과 상별 선간전압 기록은 원인 범위를 좁히는 데 도움이 된다. 허용된 활선 계측에서는 접점·접속부 양단의 전압강하와 온도를 비교할 수 있으나 적절한 자격과 절차가 필요하다. 정전 상태에서는 단자와 도체의 변색, 녹음, 접촉면 손상과 체결 상태를 확인한다. 열 손상된 단자를 단순히 다시 조이는 것만으로 복구됐다고 판단하지 않는다.

단락 사고 뒤에는 보호 협조를 확인한다

　단락이 발생하면 접촉기에도 큰 고장전류가 통과할 수 있다. 차단기나 퓨즈가 동작했더라도 접촉기가 손상될 수 있다. 보호 협조는 개별 부품의 전류 정격을 나열하는 일이 아니라, 특정 조합이 주어진 사고 조건에서 어떻게 동작하는지 확인하는 과정이다. 제조사 조합표와 사고 후 점검 지침이 필요한 이유다.

　차단기만 복귀시켜 모터가 돌아간다고 접촉기 주접점이 정상이라고 볼 수 없다. 세 극의 개폐 상태와 절연, 기구 손상 등을 확인한다. 용착된 접점을 억지로 떼어 재사용하면 접점 압력과 개폐 성능을 보장하기 어렵다. 교환 가능한 접점 세트인지 접촉기 전체 교체가 필요한지는 제품별 정비 기준에 따른다.

외관 점검의 한계

　접점 표면은 개폐 과정에서 색과 모양이 변한다. 작은 흔적만으로 잔여 수명을 숫자로 정할 수 없고, 제조사가 허용하지 않은 사포질은 도금이나 접점 재료를 제거할 수 있다. 마모 표시와 교환 기준이 제공되는 제품은 그 기준을 우선 적용한다.

　분해 전에는 사고 이력과 부품 사양을 촬영해 두는 편이 좋다. 손상된 접점을 먼저 손질하면 용착 흔적, 국부 발열과 한 상의 편마모 같은 단서가 사라질 수 있다. 접점의 상태와 단자의 상태를 별도 사진으로 남겨야 원인을 다시 검토하기 쉽다.

용착과 제어 명령 유지의 증상을 구분한다

　정지 버튼을 눌렀는데 모터가 계속 도는 상황에는 코일 전원이 계속 들어오는 경우와 코일이 꺼져도 주접점이 열리지 않는 경우가 있다. 전자는 제어 경로, 후자는 주접점과 다른 전력 공급 경로를 확인한다. 두 상황 모두 ‘멈추지 않는다’는 같은 증상이지만 접촉기 교체가 필요한지와 제어회로 수정이 필요한지 판단이 달라진다.

　관성으로 회전이 남는 것과 전류가 계속 흐르는 것도 구분한다. 실제 전력 공급 상태는 안전한 계측과 설계된 감시로 확인한다. 부하가 계속 움직이는 상태에서 접촉기 덮개를 열어 접점을 강제로 떼려고 해서는 안 된다. 정지와 전원 격리를 설비 절차에 따라 수행한 뒤 손상을 평가한다.

반복 손상은 운전 이력과 묶어서 분석한다

　지난 교체 날짜와 개폐 횟수, 새로운 인칭 동작과 공정 변경을 비교한다. 세 극이 비슷하게 닳았는지 한 극만 심하게 손상됐는지, 접점과 단자 중 어디에 열 흔적이 큰지도 남긴다. 같은 부품이 반복해서 타면 부품 품질만 의심하기보다 부하 조건, 코일 흡입과 보호 조합을 함께 검토해야 한다. 새 부품의 정상운전 전류와 코일 상태까지 기록하면 다음 비교의 기준이 생긴다.

　보수 기록에는 교체한 제품의 사용 범주와 코일 사양, 부하의 개폐 패턴을 같이 남긴다. 외형과 정격 숫자가 같아도 운전 빈도가 달라졌다면 접점 수명 비교 조건이 달라진다.

수리 뒤에는 정지 기능까지 검증한다

　보수 후에는 운전이 되는지만 확인하지 않는다. 코일을 소자했을 때 주접점이 정상적으로 열리고, 설계된 정지 명령과 보호동작에 따라 부하가 멈추는지 확인한다. 일반 보조접점의 표시만으로 주접점 용착이 없다고 증명할 수는 없다. 안전 관련 상태 감시가 필요하면 지정된 접점 구조와 회로를 적용해야 한다.

　접점 손상의 원인은 과도한 부하, 부적절한 사용 범주, 채터링, 접속 불량과 단락 사고 등으로 나뉜다. 무엇을 교체했는지보다 어떤 조건이 손상을 만들었는지를 기록하는 것이 중요하다. 정격과 사용 패턴, 코일 동작과 상별 접속 상태를 함께 확인해야 다음 고장을 줄일 수 있다.
