전자접촉기에서 소음과 떨림이 생기는 이유는? 코일 전압과 철심 점검

　제어반에서 접촉기가 ‘웅’ 하고 울리면 코일이 고장났다고 생각하기 쉽다. 그러나 교류 전자석형 접촉기는 정상 상태에서도 작은 진동음이 날 수 있다. 중요한 것은 소리가 커졌는지, 철심이 붙은 채 진동하는지, 실제로 붙었다 떨어지기를 반복하는지다. 이 세 가지를 나누지 않으면 철심 문제를 전압 문제로, 제어 신호 문제를 접촉기 자체 고장으로 오해할 수 있다.

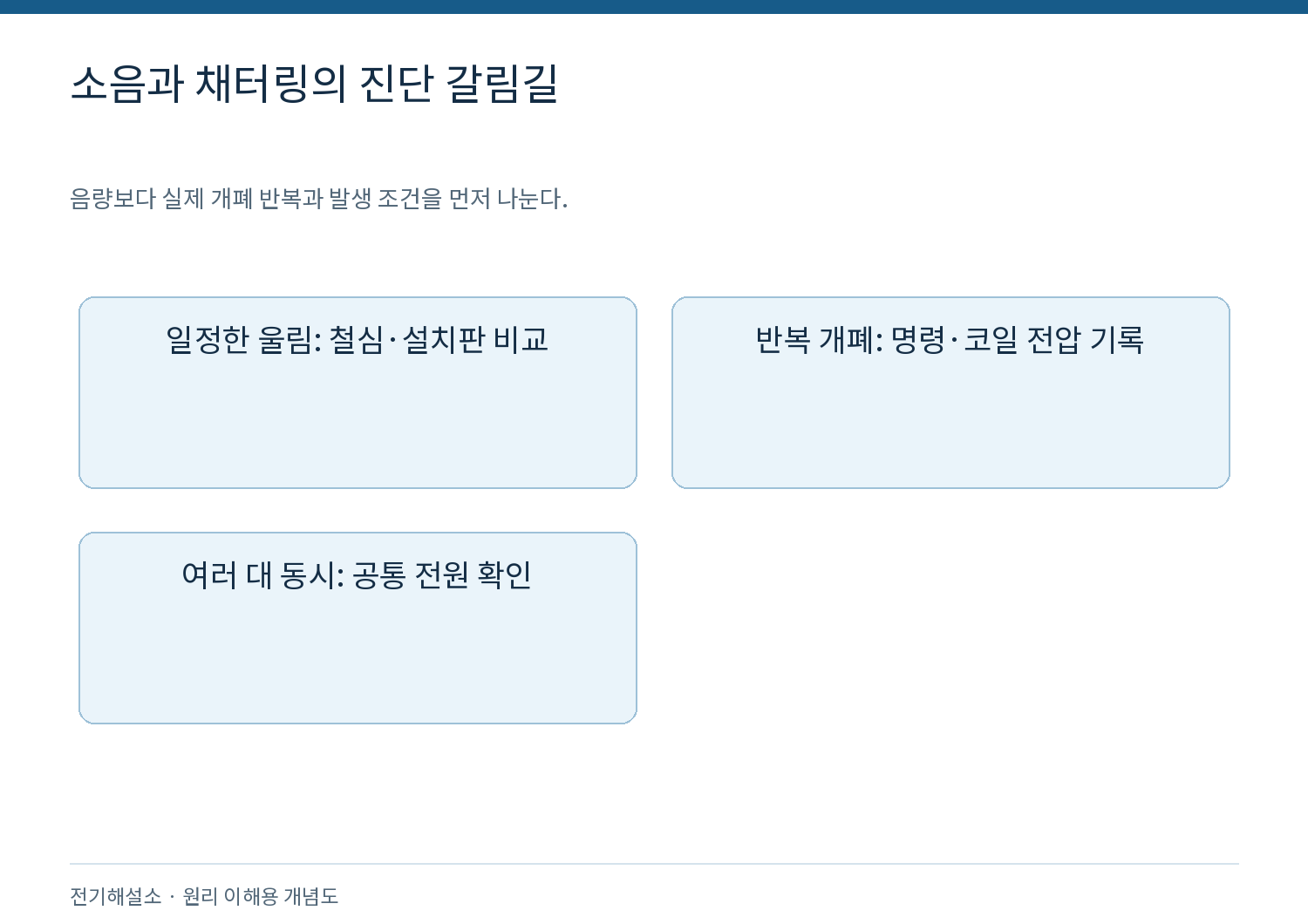

작은 교류 진동음과 채터링을 구분한다

　일반 교류 전자석에서는 전류와 자속이 시간에 따라 변한다. 자속 방향이 바뀌어도 철심을 끌어당기는 힘은 대체로 같은 방향이며, 힘의 크기는 주기적으로 달라진다. 이 변화가 기구에 전달되어 일정한 저음이 생길 수 있다. 전원 주파수만 보고 실제 소음의 주파수와 크기를 단정할 수는 없고, 구조와 설치판의 영향도 받는다.

　채터링은 접촉기가 안정적으로 유지되지 못하고 빠르게 붙었다 떨어지는 현상이다. 표시등이 흔들리거나 주접점의 개폐음이 연속해서 들릴 수 있다. 단순한 음량 변화보다 심각하게 다뤄야 한다. 주접점이 반복 개폐되면서 아크가 증가하고 모터 전원이 끊겼다 들어오면 접점과 부하 모두에 부담을 주기 때문이다.

먼저 발생 순간과 운전 조건을 기록한다

　기동 버튼을 누를 때만 떠는지, 다른 큰 모터가 기동할 때 함께 떠는지, 충분히 가열된 뒤에만 소리가 커지는지 확인한다. 같은 제어반의 여러 접촉기가 동시에 이상하다면 공통 제어전원이나 설치판을 의심할 단서가 된다. 한 대만 이상하면 해당 코일과 철심, 그 장치에 연결된 제어 경로를 우선 비교한다.

　전동기 3상 전류 불평형이 함께 나타나는지도 살펴볼 필요가 있다. 다만 모터 전류의 이상을 접촉기 소음의 직접 원인으로 곧바로 연결하지는 않는다. 접촉기 주접점 상태와 모터 전류는 주회로 정보이고, 코일 전압과 운전 명령은 제어회로 정보다. 각각 기록한 뒤 발생 시점이 맞물리는지 확인한다.

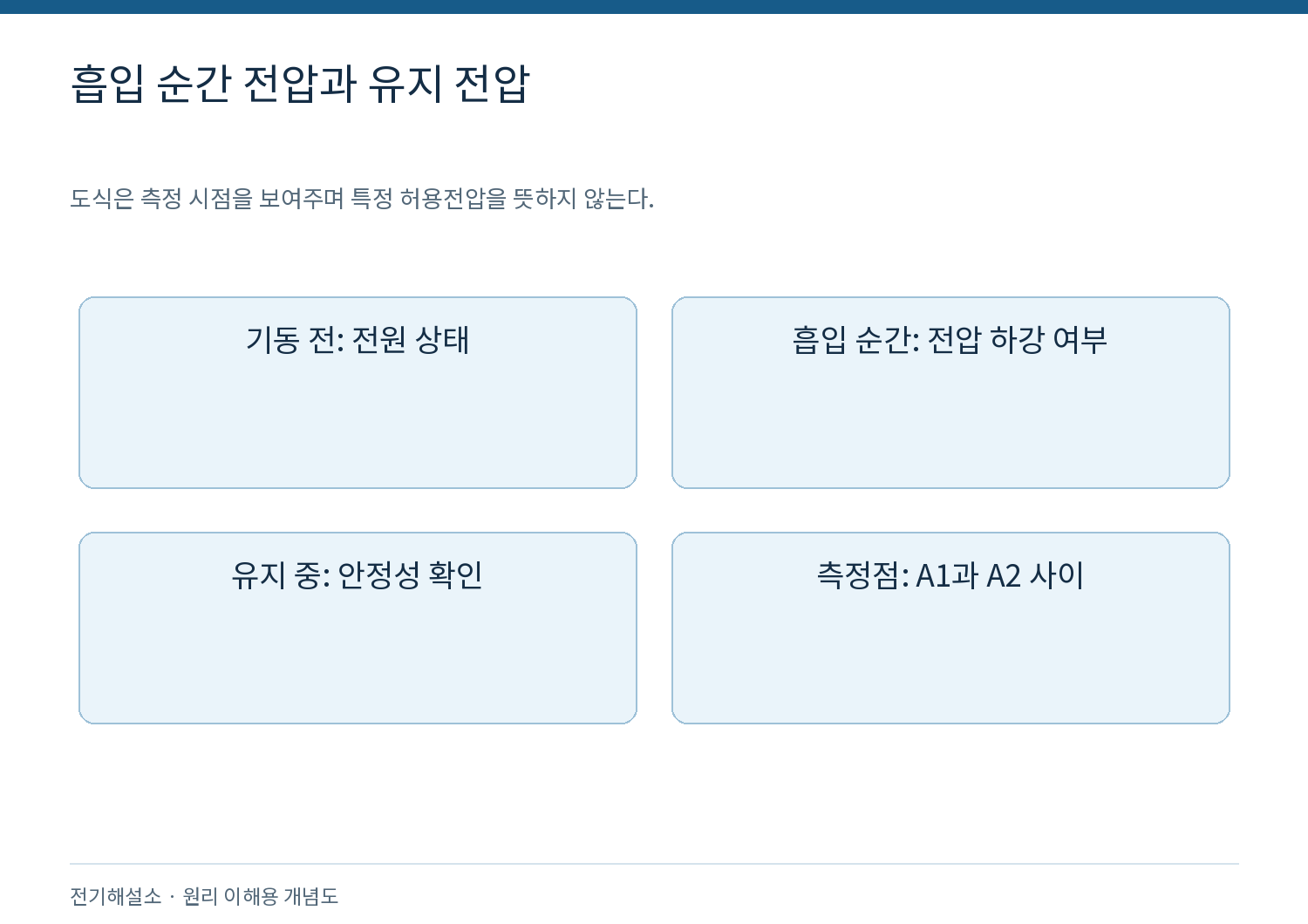

코일 전압은 A1-A2 사이에서 확인한다

　제어전원 장치의 출력전압이 정상이더라도 접촉기 단자에서는 낮아질 수 있다. 버튼, 릴레이 접점, 단자와 배선에 저항이 생기면 코일에 전류가 흐르는 동안 전압강하가 발생하기 때문이다. 특히 일반 교류 코일은 흡입 순간의 전류가 유지 상태보다 커질 수 있어, 붙은 뒤의 전압만 재면 기동 순간 문제를 놓친다.

　예를 들어 정격 220V 코일에 흡입 순간 176V가 측정됐다면 정격 대비 전압은 176/220×100=80%다. 이 값이 정상 범위인지 여부는 해당 제품의 흡입 전압 사양으로 판단한다. 모든 접촉기에 일괄적으로 같은 허용 비율을 적용하지 않는다. 코일 정격, 주파수와 전자식 구동 여부가 다르면 동작 범위도 달라질 수 있다.

전원이 낮은지 명령이 끊기는지 나눈다

　접촉기가 떨어지는 순간 A1-A2 전압도 사라진다면 코일 앞단의 제어 경로를 살핀다. 압력스위치나 리미트스위치가 경계값에서 흔들리는지, 보조접점이 불안정한지, PLC 출력이 실제로 반복되는지 확인한다. 코일 전원 자체가 충분하지 않은 상황과 ‘붙어라’는 명령이 반복해서 사라지는 상황은 해결 방법이 다르다.

　반대로 운전 명령이 계속 유지되는데 코일 전압이 크게 내려간다면 전원 용량, 공통 배선과 접속부를 본다. 다른 부하가 켜질 때만 발생한다면 동시에 켜지는 장치의 투입 부담도 확인한다. 순간 변동은 일반 멀티미터의 표시에서 보이지 않을 수 있으므로 필요하면 적합한 기록계로 시간 변화를 확인한다. 평균전압 하나로 간헐 고장을 배제하지 않는다.

철심이 끝까지 붙지 못하는 원인

　전압 조건이 정상인데 일정한 울림이 커졌다면 철심의 밀착 상태와 움직임을 확인한다. 철심 접촉면의 녹, 먼지와 금속가루, 기구의 걸림이나 정렬 불량은 공극을 남길 수 있다. 공극이 남으면 흡입력이 충분히 유지되지 않거나 코일 전류가 증가할 수 있다. 가동부를 손으로 억지로 눌러 소리를 없애는 방식은 정상 수리가 아니다.

　분해 확인은 전원 격리 후 제조사가 허용한 범위에서 수행한다. 철심 면을 임의로 갈거나 윤활제를 바르면 표면 상태와 기구 동작이 달라질 수 있다. 제품이 밀봉형이거나 내부 정비를 허용하지 않으면 분해 수리보다 교체 기준을 적용한다. 철심에 이물질이 있었다면 유입 경로도 확인해야 새 접촉기에서 재발을 막을 수 있다.

셰이딩 링은 모든 제품에 같은 방식으로 있지 않다

　전통적인 교류 전자석형 접촉기는 철심 일부에 단락 고리를 두어 자속의 시간 차이를 만들기도 한다. 이 셰이딩 링은 교류 자속이 작아지는 순간에도 흡입력이 너무 약해지지 않도록 돕는다. 고리가 손상되면 진동과 소음이 커질 수 있다. 하지만 DC형이나 전자식 구동 제품을 같은 구조로 가정해서는 안 된다.

　셰이딩 링이 문제라고 추정되더라도 철심 가공이나 임의 고리 제작으로 고치지 않는다. 제조사가 제공하는 교환 부품과 정비 절차를 확인한다. 코일을 교체했는데 소음이 그대로라면 철심·가동부와 코일을 별도 원인으로 보아야 한다. 코일 교체만으로 모든 자기회로 문제가 해결되는 것은 아니다.

설치판이 소리를 키울 수도 있다

　접촉기는 정상적으로 붙어 있는데 제어반 전체가 울릴 수도 있다. 얇은 설치판, 느슨한 고정, 다른 장치와의 접촉으로 진동이 크게 전달되는 경우다. 동일한 제품의 소음도 설치 조건에 따라 다르게 들린다. 소리가 가장 크게 들리는 위치와 실제 진동의 시작점이 일치하는지 살펴본다.

　전동기 진동이 제어반으로 전달되는 상황도 구분해야 한다. 운전 중 몸체를 만져 진동을 확인하기보다 안전한 관찰과 적합한 측정 방법을 사용한다. 체결 상태를 점검할 때도 정전 상태에서 작업하고, 임의의 완충재를 넣어 방열이나 설치 자세를 바꾸지 않는다. 설치 조건은 제품 설명서에 맞춘다.

교체 전후에는 같은 조건으로 비교한다

　불량으로 판단해 접촉기를 교체했다면 기존 제품과 새 제품의 코일 코드, 제어전압과 서지 억제 구성을 비교해 남긴다. 정지 상태의 전원전압뿐 아니라 투입 순간과 유지 상태도 기록한다. 새 부품으로 잠시 조용해져도 공통 전원 문제가 남아 있으면 다시 채터링이 발생할 수 있다.

　소음 점검표에는 발생 시간, 동시 기동 설비, 코일 단자전압, 운전 신호 변화와 정전 후 철심 상태를 묶어서 적는다. 이렇게 해야 다음 담당자가 ‘시끄러워서 교체했다’는 한 줄 대신 어떤 원인을 확인했고 무엇이 달라졌는지 알 수 있다.

세 가지 관찰 결과를 나란히 놓는 예

　첫 번째 사례는 다른 모터가 기동할 때마다 여러 접촉기가 함께 떨리고 코일 전압도 내려가는 상황이다. 이때는 공통 제어전원과 배선 경로가 우선 확인 대상이다. 두 번째는 전압은 안정적인데 특정 접촉기의 철심이 끝까지 붙지 않는 상황이다. 이때는 가동부와 자기회로를 확인한다. 세 번째는 센서 입력과 출력 명령이 반복되어 접촉기가 그대로 따라 움직이는 상황이다. 접촉기는 결과를 나타내는 장치일 수 있다.

　세 사례 모두 소리는 비슷하게 들릴 수 있지만 교체할 부품과 수정할 조건은 다르다. 코일 전압과 명령, 실제 움직임의 시간 관계를 함께 기록하면 원인을 나눌 수 있다. 기동 순간과 유지 중이라는 측정 시점을 기록하지 않으면 서로 다른 데이터를 같은 상태로 비교하게 된다.

서지 억제 부속품도 변경 이력을 확인한다

　코일 교체 때 서지 억제기나 전자식 구동 부속품을 바꿨다면 호환성과 연결 상태를 확인한다. 억제 방식은 코일 소자 후의 동작시간에 영향을 줄 수 있으며, DC형 부속품에는 극성 조건이 있을 수 있다. 소음을 줄이려는 목적으로 임의 부품을 더하지 말고 제조사 적용 조합을 확인한다. 정지 지연이나 인터록 동작까지 바뀌는지 필요한 기능 시험으로 검증한다.

점검 결과를 어떻게 판단할까

　명령과 코일 전압이 함께 반복된다면 제어 신호를 먼저 고친다. 명령은 유지되지만 코일 전압이 낮다면 전원과 배선 전압강하를 확인한다. 코일 전압이 정상인데 철심 밀착이 불완전하면 기구와 자기회로를 본다. 밀착과 동작은 정상인데 판이 울린다면 설치 조건을 비교한다.

　소음이 작아졌다는 사실만으로 점검을 끝내지 않는다. 정상적으로 투입되고 유지되는지, 코일과 접속부의 발열이 안정되는지, 반복 개폐가 사라졌는지까지 확인한다. 접촉기 소음은 귀로 발견하는 증상이지만 원인 판단은 명령, 전압과 기계적 동작을 나누어 확인할 때 정확해진다.
