모터 운전회로의 자기유지는 어떻게 작동할까?

　운전 버튼은 누르고 있는 동안만 접점이 닫히는 순간식인 경우가 많다. 그런데 버튼에서 손을 떼어도 모터는 계속 돈다. 이 동작을 만드는 대표적인 방법이 자기유지 회로다. 접촉기가 붙으면서 닫히는 보조접점을 이용해 코일 전원의 길을 이어 주는 것이다. 자기유지를 이해하면 버튼에서 손을 뗄 때 멈추는 고장과, 정전 후 다시 운전 버튼을 눌러야 하는 이유를 함께 설명할 수 있다.

버튼과 보조접점은 서로 다른 시점에 동작한다

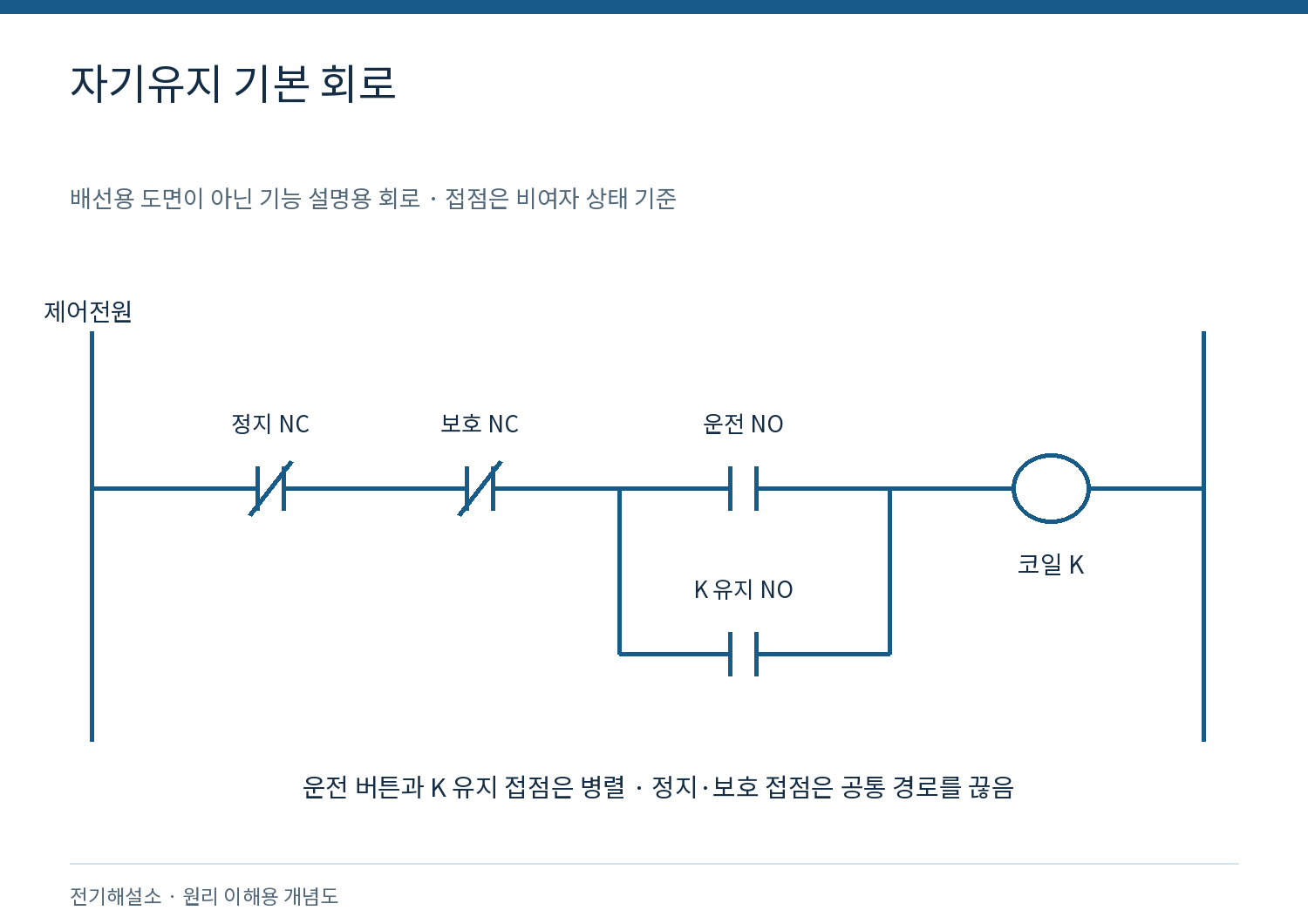

　기본적인 접촉기 운전회로에는 정지 버튼의 NC 접점, 운전 버튼의 NO 접점, 접촉기 코일과 접촉기 NO 보조접점이 쓰인다. 정지 버튼과 보호 접점은 코일 전원 경로에 직렬로 놓이고, 운전 버튼과 자기유지 보조접점은 서로 병렬로 놓는다. 실제 설비에는 비상정지, 운전 허가와 공정 조건이 더 들어갈 수 있다.

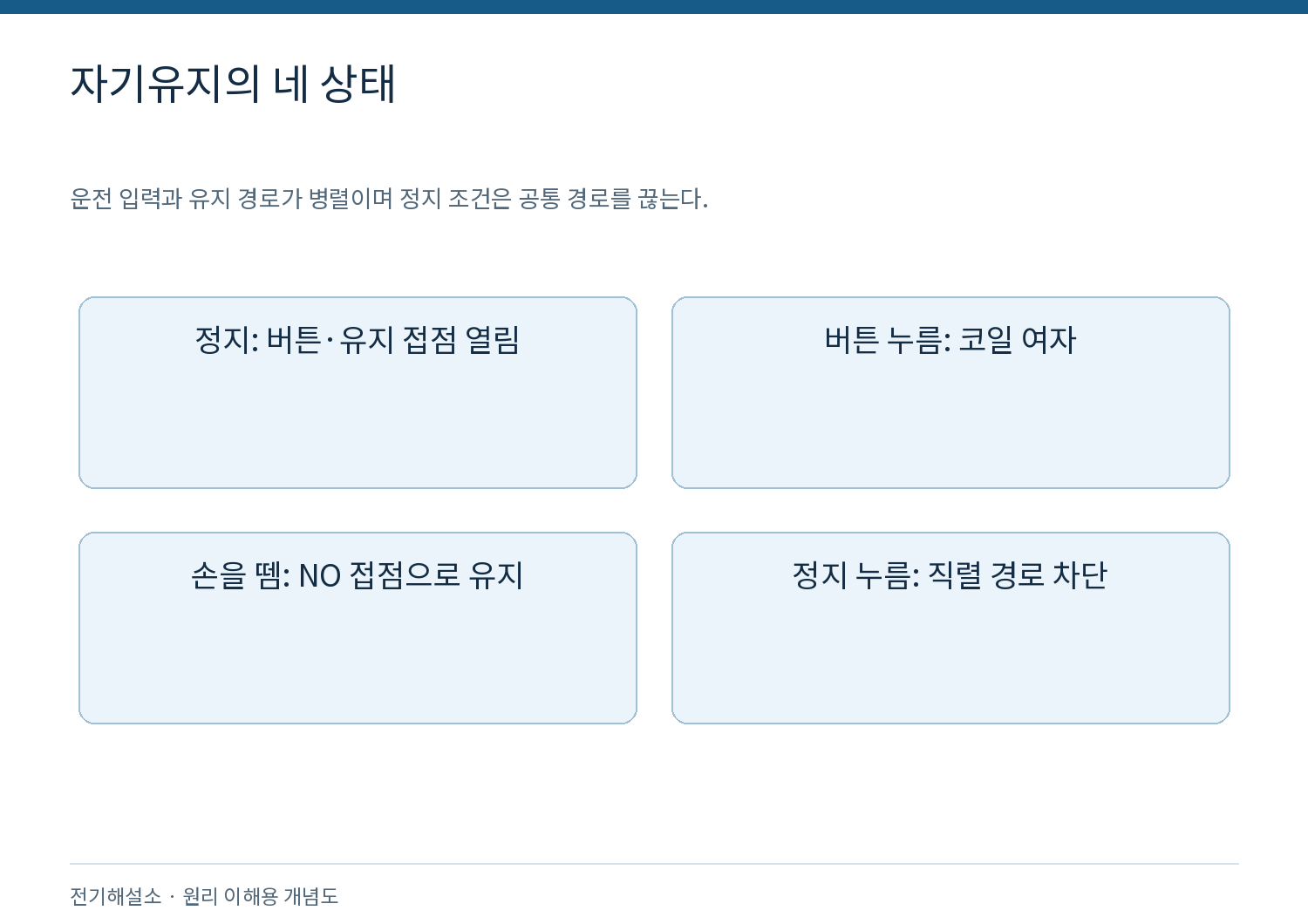

　정지 상태에서는 운전 버튼과 자기유지 접점이 모두 열려 코일에 전류가 흐르지 않는다. 운전 버튼을 누르면 버튼 경로로 코일이 여자되고 접촉기가 붙는다. 이때 NO 보조접점도 닫힌다. 버튼에서 손을 떼면 버튼 경로는 열리지만 보조접점 경로가 남아 코일 전원을 유지한다. 두 경로는 같은 역할을 번갈아 맡는 셈이다.

자기유지는 전원을 만드는 기능이 아니다

　보조접점은 전력을 새로 만드는 장치가 아니라 기존 제어전원의 통로를 닫는 접점이다. 따라서 제어전원이 사라지면 코일은 소자되고 보조접점도 열린다. 별도 전원이나 다른 제어 논리가 없다면 전원이 돌아와도 열린 운전 버튼과 열린 보조접점 때문에 코일은 다시 여자되지 않는다. 재기동에는 새로운 운전 입력이 필요하다.

　인버터 운전명령과 주파수 지령을 다루는 회로에서도 명령을 기억하는 방식이 중요하지만, 이번 회로의 기억은 보조접점과 코일의 기계적 연동으로 만들어진다. PLC의 내부 유지 비트와 같은 원리라고 단정하지 않는다. 정전 복귀 후 상태를 보존하는 프로그램이나 유지형 스위치가 추가되면 재기동 동작이 달라질 수 있다.

간단한 논리로 보면 동작이 명확해진다

　정지와 보호 조건이 모두 허용하는 상태를 S, 운전 버튼 입력을 B, 접촉기의 유지 상태를 K라고 두면 기본 논리는 K다음=S AND (B OR K현재)로 생각할 수 있다. 정지 조건이 열리면 S가 0이므로 운전 버튼이나 유지 접점이 닫혀 있어도 코일은 꺼진다. 운전 조건 두 개를 병렬로 두는 이유와 정지 조건을 직렬로 두는 이유가 드러난다.

　이 식은 정상적인 접점과 배선을 전제로 하는 논리 모델이다. 접점 용착, 배선 단락과 별도 공급 경로까지 검출하는 안전회로를 뜻하지 않는다. 자기유지 회로를 이해했다는 이유만으로 비상정지의 안전 성능을 보장할 수는 없다. 안전 정지와 재시동 방지에는 설비 위험도에 맞는 회로와 검증이 필요하다.

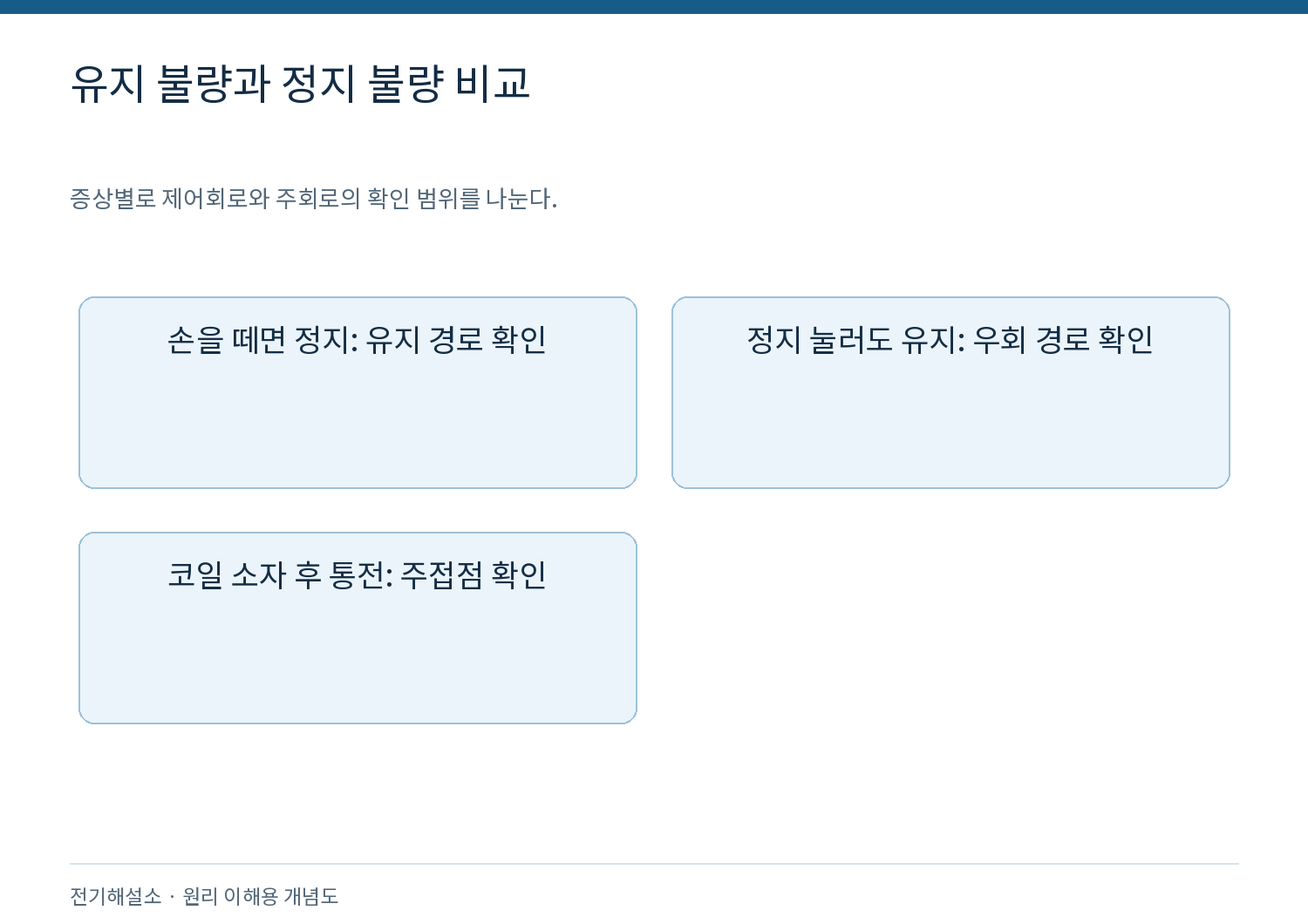

손을 떼면 멈출 때는 유지 경로를 본다

　운전 버튼을 누르는 동안 접촉기가 안정적으로 붙는데 손을 떼면 떨어진다면, 유지 경로가 완성되지 않는 상황을 먼저 생각한다. NO 보조접점을 NC로 잘못 연결했는지, 단자 번호를 혼동했는지, 보조접점이 실제로 닫히는지 확인한다. 보조접점 블록이 기구와 제대로 연결되지 않아 주접점만 움직이는 경우도 있다.

　다만 이 증상만으로 보조접점 불량을 확정할 수 없다. 버튼을 누르는 동안만 별도 허가 신호가 유지되거나 제어전원이 달라지는 회로도 있을 수 있다. 회로도에서 운전 버튼을 거치는 길과 유지 접점을 거치는 길을 각각 표시한 뒤 실제 배선과 비교한다. 코일 전원 경로를 끊는 다른 접점이 있는지까지 살펴야 한다.

버튼에서 손을 떼도 정지하지 않는 상황

　정지 버튼을 눌러도 접촉기가 계속 붙어 있다면 먼저 코일 전원이 사라지는지 확인한다. 정지 버튼을 우회하는 배선, 붙어 버린 출력 릴레이, 다른 자동 운전 경로가 코일을 여자하고 있을 수 있다. 운전 버튼의 용착만으로 정상 위치의 직렬 정지 접점을 무력화하는 것은 아니므로 전체 경로를 확인해야 한다.

　코일은 떨어졌는데 모터가 계속 전원을 받는다면 자기유지 논리보다 주접점 용착과 별도 주회로를 확인한다. 기계가 관성으로 계속 회전하는 모습과 전원이 계속 공급되는 상태도 구분해야 한다. 정지 기능 점검은 실제 설비의 에너지와 동작을 통제한 조건에서 수행하고, 접촉기를 손으로 강제로 움직여 판정하지 않는다.

유지가 간헐적으로 끊기는 이유

　평소에는 유지되는데 충격이나 진동 때만 멈춘다면 보조접점과 단자, 제어전원의 순간 변화를 살핀다. 코일 전압이 내려가면 접촉기가 떨어지고 자기유지 접점도 열리므로, 전압이 회복돼도 다시 운전되지 않을 수 있다. 이는 단순히 접촉기가 약하다는 설명보다 발생 시점의 전원 상태를 확인해야 하는 문제다.

　보조접점이 제어 신호에 적합한지도 확인한다. 아주 작은 전류를 처리하는 전자 입력과 일반 접촉기 코일을 개폐하는 용도는 요구 조건이 다를 수 있다. 접점 정격은 최대전류뿐 아니라 부하 성질과 최소 적용 조건까지 포함할 수 있다. 임의로 다른 보조접점을 가져다 쓰기보다 제조사 사양을 확인한다.

정전 복귀 시험은 별도 확인 항목이다

　기본 자기유지 회로에서는 제어전원이 실제로 사라져 코일이 떨어졌다면 복전만으로 다시 붙지 않는 것이 일반적인 동작이다. 그러나 주회로만 잠시 꺼지고 제어전원이 살아 있으면 접촉기 유지 상태가 남을 수 있다. UPS나 다른 제어전원, 자동 운전 회로가 있는지도 확인한다. 어떤 전원을 끊었는지에 따라 시험 결과가 달라진다.

　시험 기록에는 정전한 전원 범위, 코일의 소자 여부, 복전 시 운전명령 상태와 모터 재기동 여부를 함께 적는다. 전원을 실제로 끊는 시험은 공정과 설비에 영향을 주므로 승인된 시험 절차로 진행한다. 정전 후 자동 재시동 위험이 있는 설비는 유지 회로 하나만으로 평가하지 않는다.

도면과 실제 배선을 함께 확인한다

　도면의 접점은 대개 비여자 상태를 기준으로 표시한다. 운전 중 실제 접점이 도면과 반대로 보인다고 오배선인 것은 아니다. 접촉기의 현재 상태와 도면의 기준 상태를 구분해서 읽는다. 번호표가 떨어졌거나 부품 교체로 보조접점 구성이 달라졌다면 도면과 단자 기록을 함께 갱신해야 한다.

　정전 후 연속성 시험으로 배선을 확인할 때는 병렬 경로가 측정에 영향을 주는지 살핀다. 회로를 연결한 채 한 접점의 저항만 재면 다른 길을 통해 연결된 것처럼 보일 수 있다. 필요한 분리 작업은 회로도와 절차에 따라 수행한다. 한 번 삐 소리가 났다는 사실보다 어떤 경로를 확인했는지가 중요하다.

운전 표시등만으로 유지 상태를 판단하지 않는다

　표시등이 코일과 병렬인지, 보조접점을 통해 켜지는지, PLC 출력 상태를 표시하는지에 따라 의미가 다르다. 불이 켜졌다고 코일이 실제로 흡입됐거나 모터가 회전한다고 단정할 수 없다. 표시등의 연결 위치를 도면에서 확인하고 코일, 주접점과 부하 상태를 나누어 기록한다.

자기유지 확인을 마치는 기준

　운전 버튼을 눌렀을 때 접촉기가 붙고, 손을 떼어도 유지되며, 정지 명령에 따라 정상적으로 떨어지는지 확인한다. 보호 조건이 작동했을 때 유지가 해제되는지와 복전 후 의도하지 않은 기동이 없는지도 별도로 검증한다. 각 시험은 설계된 기능을 확인하는 범위에서 진행한다.

　자기유지는 간단한 회로지만 운전의 시작과 유지, 정지를 구분해 보여준다. 버튼 경로와 보조접점 경로를 나누고 그 앞의 허가 조건을 읽을 수 있으면 유지 불량의 위치를 찾기 쉬워진다. 중요한 것은 접점 하나를 바꾸는 일이 아니라 전류가 이어지는 길과 끊겨야 하는 길을 정확히 확인하는 것이다.
