전동기 냉각과 팬 이상은 왜 과열로 이어질까?

전동기가 뜨겁다고 하면 가장 먼저 과전류부터 확인하는 경우가 많다.

실제로 전류가 정격보다 높으면 권선의 동손이 증가하므로 전동기 온도도 올라간다.

하지만 현장에서는 전류가 명판 정격범위 안에 있는데도 모터가 평소보다 뜨거워지는 경우가 있다.

이럴 때는 전기적인 부하뿐 아니라 냉각상태를 같이 봐야 한다.

전동기는 운전하는 동안 끊임없이 열을 만든다.

권선에서는 동손이 발생하고 철심에서는 철손이 발생한다.

회전자에서도 손실이 생기고 베어링과 냉각팬에서는 기계손이 발생한다.

이 손실 대부분은 결국 열로 바뀐다.

따라서 전동기의 온도는 단순히

“얼마나 많은 열이 발생했는가”

로만 결정되지 않는다.

발생한 열을 얼마나 빠르게 외부로 내보낼 수 있는가

도 똑같이 중요하다.

냉각팬이 파손되거나 통풍구가 막히면 전류가 예전과 똑같아도 전동기 온도는 훨씬 높아질 수 있다.

전동기 내부에서는 왜 열이 발생할까?

일반적인 3상 유도전동기에 전력을 공급한다고 하자.

입력된 전기에너지가 전부 축의 기계출력으로 변환되는 것은 아니다.

고정자권선에서는 전류가 흐르기 때문에 동손이 발생한다.

이를 간단히 표현하면

Pcu1 = 3I1²R1

로 볼 수 있다.

전류가 증가하거나 권선저항이 커지면 동손이 증가한다.

고정자와 회전자 철심에서는 자속이 변화하기 때문에 히스테리시스손과 와전류손 같은 철손도 발생한다.

회전자에는 유도전류가 흐르므로 회전자 동손이 생긴다.

베어링과 씰, 냉각팬에서는 마찰과 공기저항에 따른 기계손도 존재한다.

이 손실들이 합쳐져 전동기 내부의 열원이 된다.

전동기의 효율이 100%가 될 수 없는 이유

전동기의 효율은

η = Pout / Pin

으로 표현할 수 있다.

입력전력 Pin 가운데 일부는 축출력 Pout으로 변환되고 나머지는 손실이 된다.

따라서 손실전력은 단순화하면

Ploss = Pin – Pout

으로 생각할 수 있다.

이 Ploss의 대부분은 결국 열로 변한다.

예를 들어 10kW의 전력을 입력받는 모터에서 손실이 700W라면 모터는 운전하는 동안 내부에서 거의 700W짜리 전열기와 비슷한 수준의 열을 계속 만들어내는 셈이다.

물론 실제 열분포는 권선, 철심, 회전자와 베어링에 서로 다르게 나타난다.

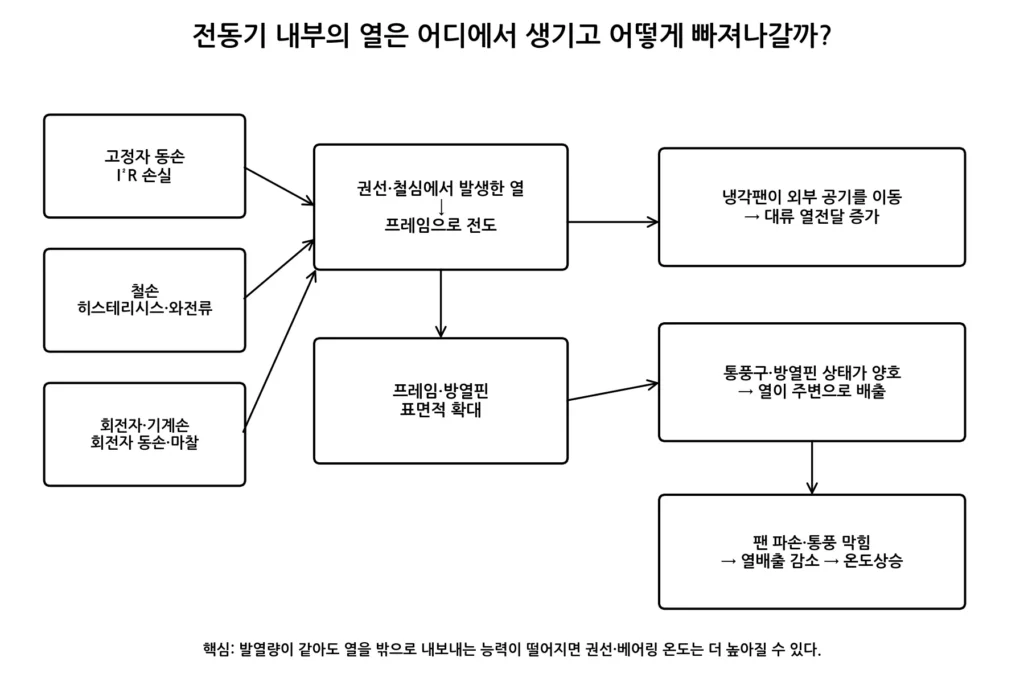

전동기에서 열은 어떤 경로로 빠져나갈까?

권선에서 발생한 열은 먼저 주변의 절연재료와 철심으로 전달된다.

그 열은 고정자 철심과 프레임으로 이동한다.

프레임 표면에서는 주변 공기로 열이 전달된다.

이 과정에는

전도,

대류,

복사

가 함께 관여한다.

특히 일반 산업용 모터에서는 프레임 표면을 따라 공기를 강제로 흐르게 해 대류 열전달을 증가시키는 방식이 중요하다.

그래서 프레임 바깥쪽에 방열핀이 있고 후면에는 냉각팬이 설치되는 경우가 많다.

방열핀은 왜 울퉁불퉁하게 만들어질까?

프레임을 매끈한 원통으로 만드는 것보다 여러 개의 방열핀을 만들면 외부 공기와 접촉하는 표면적이 커진다.

같은 프레임 크기에서도 더 넓은 면적으로 열을 외부에 전달할 수 있다.

냉각팬이 이 방열핀 사이로 공기를 흘려주면 강제대류가 증가한다.

따라서 방열핀은 단순한 모터 외관 디자인이 아니다.

전동기 내부의 열을 외부로 내보내기 위한 중요한 냉각구조다.

냉각팬은 정확히 어떤 역할을 할까?

축과 함께 회전하는 자체팬을 사용하는 전동기를 생각해보자.

모터축이 돌면 냉각팬도 회전한다.

팬은 외부 공기를 움직여 프레임 표면을 따라 흐르게 한다.

공기의 움직임이 빨라지면 프레임과 공기 사이의 대류 열전달이 증가한다.

따라서 내부에서 프레임까지 전달된 열을 주변으로 더 빠르게 내보낼 수 있다.

팬은 전동기의 토크를 직접 만드는 부품은 아니지만 연속운전 능력을 유지하는 데 매우 중요한 부품이다.

팬이 멈추면 모터에서 열이 더 발생하는 것일까?

반드시 그렇지는 않다.

팬이 멈췄다고 권선의 I²R 손실이 갑자기 몇 배로 증가하는 것은 아니다.

핵심은 발생한 열을 밖으로 내보내는 능력이 떨어진다는 것이다.

열적 평형을 단순화하면

발생하는 열 = 외부로 방출되는 열

이 되는 온도에서 전동기 온도가 안정된다.

팬이 정상일 때는 비교적 낮은 온도에서도 충분한 열을 밖으로 내보낼 수 있다.

팬이 멈추면 같은 양의 열을 방출하려면 프레임과 주변 공기 사이의 온도차가 더 커져야 한다.

결국 전동기 내부온도가 더 높은 수준까지 올라간 뒤에야 새로운 열평형에 도달하거나, 냉각능력이 부족하면 계속 과열될 수 있다.

열저항으로 생각하면 더 이해하기 쉽다

전동기의 열현상을 전기회로와 비슷하게 열저항으로 생각할 수 있다.

정상상태에서는 개념적으로

ΔT ≈ Ploss × Rθ

로 볼 수 있다.

여기서

ΔT는 주위온도에 대한 온도상승,

Ploss는 손실전력,

Rθ는 열저항이다.

팬이 고장나거나 통풍이 막히면 열이 외부로 이동하기 어려워진다.

즉 열저항 Rθ가 커진 것과 비슷한 상황이 된다.

Ploss가 그대로여도

Rθ가 증가하면

ΔT가 증가한다.

이것이 전류가 정상인데도 냉각불량 때문에 모터가 뜨거워질 수 있는 가장 기본적인 이유다.

전동기 온도는 즉시 올라가지 않는 이유

전동기에는 철심과 프레임, 권선과 회전자 등 상당한 질량이 있다.

따라서 열을 저장할 수 있는 열용량도 크다.

냉각팬이 고장났다고 모터온도가 순간적으로 최고온도까지 올라가지는 않는다.

시간이 지나면서 점차 상승한다.

열적인 과도현상을 개념적으로 나타내면

Cθ(dT/dt) = Ploss – (T – Ta)/Rθ

형태로 생각할 수 있다.

Cθ는 열용량,

Ta는 주위온도다.

즉 현재 발생하는 손실과 외부로 빠져나가는 열의 차이가 전동기 온도를 변화시킨다.

팬 날개가 일부 파손되면 어떤 문제가 생길까?

냉각팬의 날개가 한두 개 깨지면 풍량이 감소할 수 있다.

문제는 냉각뿐만이 아니다.

팬의 질량균형도 깨질 수 있다.

회전하는 팬 한쪽의 질량이 달라지면 불평형 진동이 발생할 수 있다.

따라서

팬 날개 파손

→ 냉각능력 감소

와 동시에

팬 불평형

→ 진동 증가

가 함께 나타날 수 있다.

팬 이상을 발견하면 냉각문제와 진동문제를 동시에 봐야 하는 이유다.

팬이 아예 빠져 있어도 모터가 한동안 돌아갈 수 있는 이유

팬이 없어도 전동기는 전자기적으로 토크를 만들 수 있다.

그래서 팬을 제거한 상태에서도 처음에는 정상적으로 회전하는 것처럼 보일 수 있다.

하지만 냉각능력이 크게 줄어든 상태라면 시간이 지나면서 권선과 프레임 온도가 계속 올라갈 수 있다.

특히 부하율이 높고 주변온도가 높은 설비라면 더 문제가 된다.

즉

“팬이 없어도 모터가 돌아가니까 괜찮다”

라고 판단하면 안 된다.

회전 가능 여부와 열적으로 연속운전 가능한지는 다른 문제다.

팬커버가 막혀도 문제가 될까?

가능하다.

외부 냉각팬은 주변 공기를 흡입해서 프레임 쪽으로 보내야 한다.

그런데 팬커버의 흡입구가 먼지나 비닐, 섬유질로 막혀 있으면 팬이 회전해도 충분한 공기가 들어오지 못한다.

팬 자체는 정상인데 풍량이 줄어든다.

따라서 팬 점검에서는 팬이 실제로 회전하는지만 보는 것이 아니라

흡입구,

팬커버,

공기통로

까지 확인해야 한다.

방열핀에 먼지가 쌓이면 왜 온도가 올라갈까?

방열핀 사이가 먼지나 오일슬러지로 막히면 두 가지 문제가 생긴다.

첫 번째는 공기통로가 좁아져 풍량이 감소하는 것이다.

두 번째는 프레임 표면에 먼지층이 생겨 열전달을 방해할 수 있다는 것이다.

특히 오일과 먼지가 섞여 두꺼운 막을 만들면 방열성능이 크게 떨어질 수 있다.

따라서 모터 외함청소는 단순히 외관을 깨끗하게 하는 작업이 아니라 냉각성능을 유지하는 정비작업이다.

모터 주변에 물건을 쌓아두면 왜 좋지 않을까?

팬이 정상이고 방열핀도 깨끗하더라도 주변에 충분한 공간이 없으면 뜨거워진 공기가 빠져나가기 어렵다.

모터 바로 옆에 판넬이나 자재를 바짝 붙여두면 공기순환이 방해될 수 있다.

배출된 뜨거운 공기를 다시 팬이 빨아들이는 재순환이 생길 수도 있다.

이 경우 팬은 계속 돌지만 모터로 들어오는 냉각공기 자체의 온도가 높아진다.

따라서 모터 설치에서는 주변의 통풍공간도 중요하다.

주위온도가 높으면 같은 모터도 더 뜨거워지는 이유

냉각은 모터와 주변공기의 온도차를 이용한다.

주위온도가 20°C일 때와 45°C일 때를 비교해보자.

모터가 같은 열을 발생하더라도 45°C 환경에서는 열을 받아줄 주변공기가 이미 뜨겁다.

따라서 같은 냉각구조에서도 권선과 프레임의 절대온도가 더 높아질 수 있다.

명판이나 매뉴얼에 주위온도 조건이 표시되는 이유가 여기에 있다.

정격출력은 모든 온도환경에서 무조건 보장되는 값이 아니다.

고도가 높으면 냉각에도 영향을 줄 수 있을까?

가능하다.

고도가 높아지면 공기밀도가 낮아진다.

같은 팬이 회전해도 공기로 전달할 수 있는 냉각효과가 달라질 수 있다.

따라서 높은 고도에서는 냉각과 절연조건을 고려해 출력저감이 필요할 수 있다.

정확한 적용범위는 모터 제조사의 정격조건을 따라야 한다.

완전폐쇄형 모터는 공기가 안 들어가는데 어떻게 냉각할까?

완전폐쇄형이라는 표현을

“열도 전혀 못 빠져나오는 밀폐용기”

라는 뜻으로 이해하면 안 된다.

많은 완전폐쇄형 팬냉각 모터에서는 외부의 먼지나 공기가 내부를 자유롭게 통과하지 않도록 구조를 만들지만 내부에서 발생한 열은 프레임으로 전달된다.

외부팬은 프레임 표면을 따라 외부 공기를 흐르게 해 열을 제거한다.

즉 내부공기와 외부공기가 직접 섞이지 않아도

내부 → 프레임 → 외부공기

의 열전달경로가 존재한다.

개방형 모터는 냉각방식이 다를 수 있다

일부 개방형 모터에서는 외부공기가 모터 내부의 통풍경로를 직접 지나가면서 권선과 철심을 냉각할 수 있다.

이 구조는 냉각성능 측면에서 유리할 수 있지만 먼지와 수분, 이물질 환경에 대한 고려가 더 중요해진다.

따라서

“모든 전동기는 후면팬이 프레임만 식힌다”

라고 하나의 구조로 설명하면 안 된다.

모터의 냉각방식과 보호구조를 먼저 확인해야 한다.

팬 회전방향도 중요할까?

팬 형상에 따라 중요할 수 있다.

일부 팬은 어느 방향으로 회전해도 비슷한 풍량을 만들도록 설계된다.

반면 특정 방향에서 효율적으로 공기를 이동하도록 설계된 팬도 있다.

따라서 모터 역회전을 허용하는 설비에서는 냉각팬과 부하측 팬의 방향특성도 확인할 필요가 있다.

특히 기존 팬을 다른 제품으로 교체했다면 원래의 형상과 사양을 확인하는 것이 좋다.

팬을 임의로 작은 것으로 바꾸면 안 되는 이유

축경만 맞는다고 아무 팬이나 사용할 수 있는 것은 아니다.

팬 직경,

날개 수,

날개각,

회전속도

에 따라 만들어지는 풍량과 압력이 달라진다.

원래보다 작은 팬이나 형상이 다른 팬을 사용하면 프레임을 통과하는 냉각공기가 부족할 수 있다.

반대로 지나치게 큰 팬을 사용하면 팬동력과 소음, 기계적인 하중이 증가할 수 있다.

따라서 교체할 때는 기존 모터의 냉각팬 사양을 확인하는 것이 좋다.

팬커버가 찌그러져 팬과 닿으면 어떻게 될까?

팬커버가 외부충격으로 변형되면 회전하는 팬과 접촉할 수 있다.

이 경우

긁히는 소음,

진동,

팬 손상

이 발생할 수 있다.

접촉저항 때문에 모터의 기계적인 부하도 조금 증가할 수 있다.

팬날개가 계속 마모되거나 결국 파손되면 냉각성능도 떨어진다.

모터에서 이상소음이 발생할 때 팬커버를 확인해야 하는 이유 중 하나다.

내부팬도 존재할 수 있다

전동기 구조에 따라 내부의 공기를 순환시키기 위한 팬 또는 팬 역할을 하는 구조가 회전자에 존재할 수 있다.

이 내부공기 흐름은 권선과 철심의 열을 프레임으로 전달하는 데 도움을 줄 수 있다.

따라서 외부팬만 정상이라고 전체 냉각이 완벽하다고 볼 수는 없다.

내부 통풍로가 먼지나 오염물질로 막히면 냉각이 나빠질 수 있다.

권선 끝부분에 먼지가 쌓이면 왜 문제일까?

권선 단부는 열이 발생하는 부분 가운데 하나다.

먼지와 오일이 두껍게 쌓이면 공기흐름과 열전달을 방해할 수 있다.

도전성 먼지라면 절연문제까지 만들 수 있다.

따라서 내부청소가 가능한 정비에서는 단순히 먼지를 제거하는 것이 아니라

통풍경로 확보

와

절연상태 유지

라는 두 가지 의미를 함께 가진다.

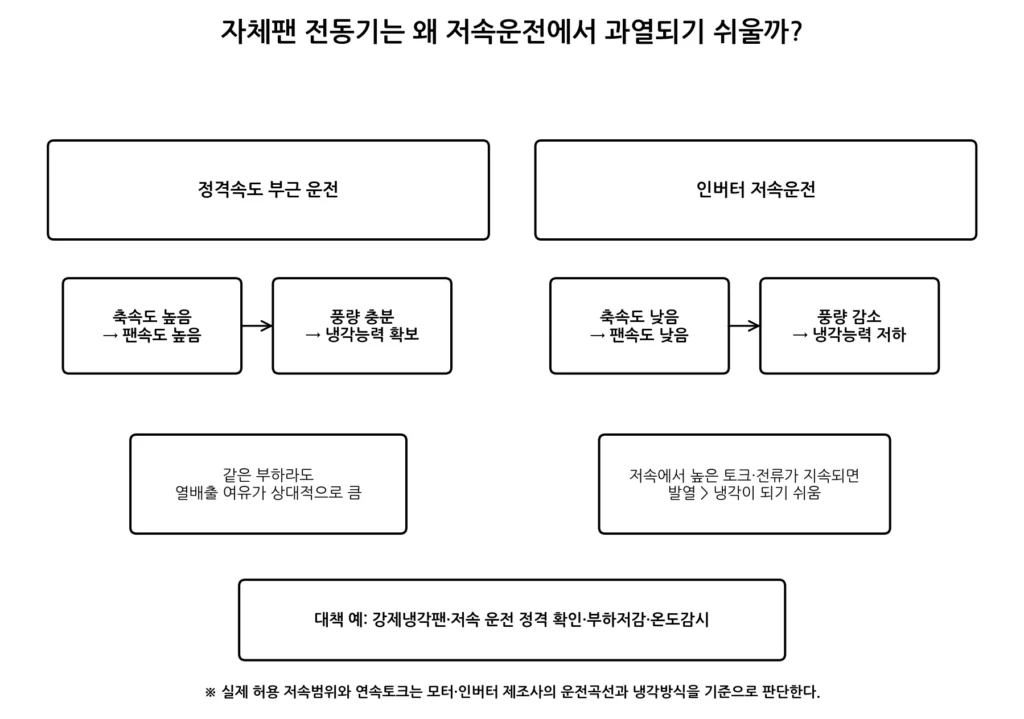

인버터 저속운전에서는 왜 냉각이 부족해질까?

자체 냉각팬이 모터축에 직접 연결된 전동기를 생각해보자.

정격속도 근처에서는 모터축이 빠르게 회전한다.

팬도 빠르게 회전한다.

따라서 충분한 풍량을 만들어낼 수 있다.

하지만 인버터로 주파수를 낮춰 모터를 저속운전하면 축속도도 내려간다.

냉각팬 역시 느리게 돈다.

결국 풍량이 감소하고 냉각능력이 떨어진다.

여기서 중요한 문제는 모터의 부하가 반드시 같은 비율로 줄어드는 것은 아니라는 점이다.

저속에서도 큰 토크가 필요하면 왜 더 위험할까?

전동기의 토크는 전류와 밀접한 관계가 있다.

인버터 벡터제어나 적절한 V/f 제어를 사용하면 저속에서도 상당한 토크를 만들 수 있다.

따라서 모터는 느리게 돌고 있는데 부하를 움직이기 위해 높은 전류가 계속 흐를 수 있다.

즉

전류에 의한 동손은 상당한데

축에 연결된 팬의 냉각능력은 감소한

상황이 된다.

이것이 자체팬 냉각 모터가 저속 고토크 연속운전에서 과열되기 쉬운 중요한 이유다.

주파수를 절반으로 낮추면 냉각도 정확히 절반이 될까?

그렇게 단순하게 계산할 수는 없다.

팬의 풍량과 압력, 소비동력은 회전속도에 따라 서로 다른 관계로 변한다.

팬의 형상과 통풍저항도 영향을 준다.

따라서

“속도 50%니까 냉각능력도 정확히 50%”

라고 판단해서는 안 된다.

중요한 것은 회전속도가 낮아질수록 자체팬의 냉각능력이 일반적으로 감소한다는 점이다.

실제 연속토크 허용범위는 모터 제조사의 운전곡선을 확인해야 한다.

강제냉각팬은 무엇이 다를까?

강제냉각 방식에서는 냉각팬을 모터축과 별도의 전동기로 구동할 수 있다.

그러면 주모터가 저속으로 운전하더라도 냉각팬은 일정한 속도로 계속 회전할 수 있다.

따라서 저속에서도 냉각능력을 유지하기가 훨씬 유리하다.

저속에서 높은 토크를 장시간 요구하는 인버터용 모터에서 별도의 강제팬을 사용하는 이유가 여기에 있다.

강제팬이 달렸으면 저속에서 무조건 정격토크가 가능할까?

그것도 아니다.

냉각문제는 줄어들 수 있지만 전동기의 전자기적인 운전범위와 인버터 용량, 베어링, 절연, 속도센서 등 다른 조건도 있다.

따라서 강제냉각팬이 있다고 해서 모든 속도에서 무조건 정격토크를 연속으로 사용할 수 있다고 단정하면 안 된다.

모터의 연속토크-속도 곡선과 제조사 기준을 확인해야 한다.

인버터 주파수를 높이면 냉각은 계속 좋아질까?

자체팬이라면 회전속도가 올라가면서 풍량이 증가할 수 있다.

하지만 팬과 회전자에는 기계적인 허용속도가 있다.

회전속도가 증가하면 팬의 소음과 공기저항, 기계적인 응력도 증가한다.

따라서

“속도를 올리면 냉각이 좋아지니까 무한히 올려도 된다”

는 생각은 잘못이다.

전동기와 팬의 최대허용속도를 지켜야 한다.

전류는 정상인데 모터가 뜨거우면 무엇을 먼저 볼까?

이 경우 냉각상태를 적극적으로 확인할 필요가 있다.

팬이 정상적으로 회전하는지 본다.

팬날개가 파손되지 않았는지 확인한다.

팬커버 흡입부가 막히지 않았는지 본다.

프레임 방열핀 사이에 먼지와 오일이 쌓여 있지 않은지 확인한다.

모터 주변의 공기순환공간도 본다.

주위온도가 평소보다 높지는 않은지 확인한다.

인버터 모터라면 저속운전시간과 부하토크도 확인한다.

전류도 높고 온도도 높다면?

이 경우에는 단순 냉각불량만으로 판단하면 안 된다.

기계적인 과부하,

저전압,

전압불평형,

축정렬 불량,

베어링 마찰,

구속상태

등이 있을 수 있다.

발생하는 열 자체가 증가한 상태일 수 있기 때문이다.

현장진단에서는

발열 증가

와

냉각 감소

를 따로 구분해서 생각하는 것이 중요하다.

둘이 동시에 발생할 수도 있다.

팬이 정상인데 한쪽 베어링만 뜨겁다면?

전체 냉각문제보다는 해당 베어링과 하중을 먼저 의심해볼 수 있다.

윤활부족,

과다윤활,

정렬불량,

과도한 벨트장력,

베어링 자체 손상

등을 확인한다.

반대로 모터 프레임 전체와 양쪽 베어링온도가 함께 올라갔다면 전체적인 발열이나 냉각상태를 더 적극적으로 볼 수 있다.

온도분포를 비교하는 것이 중요한 이유다.

프레임온도만 측정하면 권선온도를 알 수 있을까?

정확하게 같다고 볼 수 없다.

권선에서 발생한 열이 철심과 프레임으로 이동하는 데는 열저항이 존재한다.

따라서 권선 내부의 핫스폿은 프레임 표면보다 훨씬 높은 온도일 수 있다.

적외선 온도계로 외함이 70°C라고 측정되었다고 해서 권선도 정확히 70°C라는 뜻이 아니다.

중요한 모터에서는 권선에 RTD나 PTC 등의 온도센서를 설치해 내부온도를 감시하기도 한다.

절연등급 F면 155°C까지 외함이 뜨거워도 괜찮을까?

그렇게 해석하면 안 된다.

절연등급에서 말하는 온도등급은 절연시스템의 열적 등급과 관련된 기준이다.

외함 표면의 허용온도를 그대로 의미하지 않는다.

또 실제 허용온도는 주위온도와 온도상승, 핫스폿 여유 등을 함께 고려한다.

따라서

“Class F니까 프레임이 155°C까지 괜찮다”

라고 판단하는 것은 잘못이다.

모터 제조사가 제시한 온도상승과 운전조건을 기준으로 판단해야 한다.

열화상카메라는 냉각문제 찾기에 유용할까?

유용하다.

모터 프레임 전체의 온도분포를 볼 수 있기 때문이다.

방열핀의 일부만 비정상적으로 뜨겁거나 특정 베어링 주변이 뜨거운지 비교할 수 있다.

여러 대의 동일모터가 같은 조건으로 운전된다면 서로 비교하는 것도 도움이 된다.

하지만 열화상카메라 역시 표면온도를 측정하는 장비다.

내부 권선의 실제 핫스폿온도와 동일하다고 생각해서는 안 된다.

적외선 온도계 측정값도 조건에 따라 달라질까?

그렇다.

표면의 방사율과 측정거리, 반사광 등이 영향을 줄 수 있다.

반짝이는 금속표면은 측정오차가 커질 수 있다.

따라서 정기점검에서는 가능하면 같은 위치와 비슷한 조건에서 측정하는 것이 좋다.

절대값 하나뿐 아니라 과거추세를 함께 보는 것이 중요하다.

동일한 모터끼리 온도를 비교하면 도움이 될까?

상당히 도움이 될 수 있다.

같은 설비에 동일한 모터가 여러 대 있고 비슷한 부하에서 운전된다면 좋은 비교대상이 된다.

예를 들어 세 대는 60°C 정도인데 한 대만 85°C라면 이상을 의심할 수 있다.

그 한 대의

전류,

냉각팬,

방열핀,

베어링,

부하

를 집중적으로 확인할 수 있다.

다만 주변환경과 부하조건이 정말 비슷한지는 확인해야 한다.

운전 후 온도가 어느 수준에서 안정되는 것도 중요하다

정상적인 모터도 기동 직후부터 온도가 올라간다.

일정시간이 지나면 발생열과 방출열이 비슷해지면서 온도가 안정되는 경향을 보인다.

그런데 과거에는 한 시간 정도 후 안정되던 온도가 계속 상승한다면 열평형 조건이 바뀐 것이다.

손실이 증가했거나 냉각능력이 감소했을 가능성이 있다.

단순히 최고온도만 보는 것보다 온도가 시간에 따라 어떻게 변하는지도 중요하다.

냉각팬이 자주 파손된다면 원인을 따로 봐야 한다

팬만 반복해서 교환할 것이 아니라 왜 파손되는지 확인해야 한다.

팬커버가 변형되어 접촉하고 있을 수 있다.

축진동이 너무 클 수 있다.

팬 허브의 체결상태가 나쁠 수도 있다.

잘못된 규격의 팬을 사용하고 있을 수도 있다.

주변 이물질이 팬 내부로 들어가는 환경일 수도 있다.

반복고장은 대부분 주변원인을 같이 봐야 해결할 수 있다.

모터 청소할 때 고압공기만 세게 불면 될까?

주의가 필요하다.

압축공기로 먼지를 제거할 수 있지만 먼지를 권선 깊숙한 곳이나 베어링, 씰 안쪽으로 밀어 넣을 수도 있다.

압축공기에 수분이나 오일이 포함되어 있을 수도 있다.

회전자나 팬을 압축공기로 과도하게 회전시키는 것도 피해야 한다.

모터 제조사와 현장 정비절차에 맞는 청소방법을 사용하는 것이 좋다.

물세척도 아무 모터에나 하면 안 된다

전동기의 보호등급과 구조에 맞지 않는 물세척은 내부로 수분을 유입시킬 수 있다.

단자함과 베어링, 권선에 수분이 들어가면 절연저항 저하와 부식문제로 이어질 수 있다.

외함을 깨끗하게 하는 것보다 내부 손상을 만드는 결과가 더 클 수 있다.

세척방법은 모터의 보호등급과 제조사 지침을 확인해야 한다.

냉각문제와 권선 절연수명은 어떤 관계가 있을까?

절연재료는 높은 온도에서 오래 운전될수록 열화가 빨라지는 경향이 있다.

팬이 고장난 상태에서도 모터가 당장 멈추지 않는다고 계속 운전하면 권선절연이 평소보다 높은 온도에 계속 노출될 수 있다.

당장은 정상적으로 회전하더라도 장기간의 절연수명을 줄일 수 있다.

냉각팬이 작은 부품처럼 보여도 중요한 이유다.

냉각불량 때문에 보호계전기가 바로 동작하지 않을 수도 있다

전류는 정상인데 냉각만 나쁜 경우를 생각해보자.

일반적인 과부하계전기는 주로 전류를 이용해 모터의 열상태를 추정한다.

전류가 정상이라면 팬 고장을 직접 알지 못할 수도 있다.

그래서 중요설비에서는 권선 RTD나 베어링 온도센서, 별도의 팬 운전감시 등을 사용하는 경우가 있다.

전류보호만으로 모든 과열원인을 잡을 수 있는 것은 아니다.

팬모터가 따로 있는 강제냉각 방식은 무엇을 확인해야 할까?

강제팬의 전원이 별도라면 주모터가 정상운전 중인데 냉각팬만 정지할 수도 있다.

팬용 차단기가 떨어졌거나,

팬모터가 고장났거나,

팬 회전방향이 바뀌었거나,

인터록에 문제가 생길 수 있다.

따라서 강제냉각 모터에서는 주모터 운전신호와 냉각팬 운전상태가 적절하게 연동되는지 확인하는 것이 중요하다.

필터가 있는 냉각시스템에서는 무엇을 봐야 할까?

일부 강제환기 시스템에는 외부 먼지가 들어오는 것을 줄이기 위한 필터가 사용될 수 있다.

필터가 막히면 팬은 정상적으로 회전하지만 실제 풍량이 크게 감소할 수 있다.

차압계나 풍량감시가 있다면 상태를 확인할 수 있다.

필터는 너무 자주 교체해도 비용이 들지만 막힌 상태로 방치하면 모터과열을 만들 수 있다.

팬소음이 갑자기 달라진 것도 이상신호일까?

가능하다.

팬날개가 파손되거나 팬커버와 접촉하고 있을 수 있다.

팬 허브가 느슨해졌을 수도 있다.

베어링 진동이 팬으로 전달되고 있을 수도 있다.

풍량이 막혀 공기흐름 소리가 달라질 수도 있다.

따라서 팬소음 변화는 단순 소음문제로만 보지 말고 냉각과 진동상태를 함께 확인하는 것이 좋다.

현장에서는 어떤 순서로 점검할까?

모터가 평소보다 뜨거워졌다면 먼저 운전전류를 확인한다.

세 상 전류가 정격범위이고 균형도 양호하다면 냉각계통을 적극적으로 본다.

냉각팬이 정상적으로 회전하는지 확인한다.

팬날개와 팬커버에 파손이나 접촉이 없는지 본다.

흡입구와 통풍로가 막히지 않았는지 확인한다.

프레임 방열핀에 먼지와 오일이 쌓여 있지 않은지 본다.

모터 주변에 충분한 공기순환공간이 있는지도 확인한다.

주위온도와 부하율을 기록한다.

인버터 운전이라면 현재 주파수와 실제속도, 전류, 저속운전시간을 함께 본다.

강제팬이 있는 경우 별도 팬의 실제 운전상태도 확인한다.

그다음 베어링온도와 진동을 비교해 냉각문제인지 기계적인 발열인지 범위를 좁힌다.

자주 헷갈리는 부분

첫째, 모터과열은 과전류 때문에만 발생하는 것이 아니다. 전류가 정상이어도 냉각능력이 떨어지면 과열될 수 있다.

둘째, 냉각팬이 고장났다고 발열량 자체가 반드시 증가하는 것은 아니다. 같은 열을 밖으로 내보내지 못하는 것이 핵심이다.

셋째, 방열핀의 먼지는 단순한 미관문제가 아니다. 공기흐름과 열전달을 방해할 수 있다.

넷째, 팬이 회전한다고 냉각이 정상이라는 뜻은 아니다. 흡입구와 통풍로가 막혀 있을 수 있다.

다섯째, 자체팬 전동기는 인버터 저속운전에서 팬속도도 낮아지므로 냉각능력이 감소할 수 있다.

여섯째, 저속에서도 큰 토크를 만들 수 있다고 해서 연속운전이 항상 가능한 것은 아니다. 열적 한계를 확인해야 한다.

일곱째, 강제냉각팬이 있더라도 모든 속도에서 무조건 정격토크를 사용할 수 있는 것은 아니다.

여덟째, 프레임 표면온도와 권선 핫스폿 온도는 같지 않다.

아홉째, 절연등급의 온도숫자를 외함 허용표면온도로 그대로 해석하면 안 된다.

열째, 모터과열을 진단할 때는 발열이 증가했는지와 냉각이 감소했는지를 따로 구분해서 봐야 한다.

마무리

전동기는 운전하는 순간부터 계속 열을 만든다.

고정자권선에서는 I²R 동손이 발생한다.

철심에서는 철손이 발생한다.

회전자와 베어링에서도 손실이 발생한다.

이 손실 대부분은 결국 열로 바뀐다.

따라서 전동기가 정상적으로 연속운전하려면 만들어지는 열을 외부로 지속적으로 내보내야 한다.

많은 산업용 모터에서는

권선과 철심에서 발생한 열

→ 프레임으로 전달

→ 방열핀으로 이동

→ 냉각팬의 공기흐름

→ 주변으로 방출

이라는 열전달경로가 만들어진다.

팬이 파손되거나 통풍구가 막히면 이 경로의 열저항이 커진다.

개념적으로

ΔT ≈ Ploss × Rθ

이므로 같은 손실에서도 열저항이 커지면 모터의 온도상승은 커질 수 있다.

특히 자체팬 방식의 전동기를 인버터로 저속운전하면 문제가 더 분명해진다.

축속도가 낮아지면 팬속도도 낮아진다.

풍량과 냉각능력이 감소한다.

그런데 부하가 높은 토크를 계속 요구하면 권선에는 상당한 전류가 흐를 수 있다.

즉

발열은 유지되는데 냉각은 감소하는 상태

가 될 수 있다.

그래서 저속 고토크를 장시간 사용하는 설비에서는 강제냉각팬이나 저속운전용 모터, 적절한 부하저감과 온도감시가 필요할 수 있다.

현장에서 모터가 뜨겁다면 무조건 과부하라고 판단하지 말아야 한다.

전류가 높은지,

팬이 정상인지,

방열핀이 깨끗한지,

주위 공기가 순환하는지,

주변온도가 높은지,

저속으로 오래 운전하고 있는지

를 함께 확인해야 한다.

결국 전동기의 온도는

얼마나 많은 열이 생기는가

와

그 열을 얼마나 잘 밖으로 내보내는가

의 균형으로 결정된다.

냉각팬은 단순한 부속품이 아니라 그 균형을 유지하는 핵심부품이다.

다음 글에서는 일요일 마지막 글로 전동기 이상소음으로 어떤 고장을 찾을 수 있을까?를 살펴본다.

베어링의 거친 소음과 팬 접촉음, 50·60Hz 계통의 전자기음, 커플링·풀림·회전자 접촉음이 어떻게 다른지와 소리만으로 고장을 확정하면 안 되는 이유까지 현장관점에서 정리한다.
