인버터 과열은 왜 발생할까? 냉각팬·부하·캐리어 주파수 점검

인버터는 전력반도체를 빠르게 스위칭해 모터를 제어한다. 이 과정에서는 도통손실과 스위칭손실이 발생하고 결국 열로 바뀐다. 정상적인 인버터는 방열판과 냉각팬을 이용해 이 열을 외부로 배출한다.

하지만 발생열이 증가하거나 냉각능력이 떨어지면 내부온도가 상승하고 과열 알람 또는 트립이 발생할 수 있다.

냉각팬이 가장 먼저 의심되는 이유

인버터 냉각팬은 사용시간이 늘면서 베어링이 마모되거나 먼지가 쌓여 풍량이 감소할 수 있다. 팬이 완전히 멈추지 않았더라도 회전속도가 느려지면 냉각성능이 크게 떨어질 수 있다.

팬 소음이 커졌거나 간헐적으로 멈춘다면 제조사 교환주기와 팬상태를 확인하는 것이 좋다.

방열판과 흡기구의 먼지도 중요하다

전기실이나 생산현장의 먼지, 오일미스트, 섬유분진이 흡기구와 방열핀에 쌓이면 공기흐름이 줄어든다. 같은 부하에서도 내부온도가 높아질 수 있다.

청소할 때는 전원을 완전히 차단하고 DC 링크가 충분히 방전된 뒤 제조사 지침에 따라야 한다. 인버터 내부는 전원차단 직후에도 높은 직류전압이 남아 있을 수 있다.

부하가 크면 왜 인버터도 뜨거워질까?

출력전류가 증가하면 전력반도체와 내부도체의 손실이 커진다. 모터가 지속적으로 과부하되면 인버터도 높은 전류를 계속 처리해야 한다.

전동기 과부하와 구속상태가 있으면 모터뿐 아니라 인버터 열부담도 커질 수 있다.

캐리어 주파수를 높이면 왜 발열이 늘 수 있을까?

전력반도체가 한 번 켜지고 꺼질 때마다 스위칭손실이 발생한다. 같은 조건에서 캐리어 주파수를 높이면 단위시간당 스위칭 횟수가 많아져 스위칭손실이 증가할 수 있다.

캐리어 주파수를 높이면 모터의 가청소음을 줄이는 데 도움이 될 수 있지만 인버터 발열과 허용출력전류를 함께 확인해야 한다.

주변온도가 높으면 정격 그대로 사용할 수 있을까?

인버터는 지정된 주변온도 범위에서 정격성능을 내도록 설계된다. 밀폐된 제어반 내부온도가 높거나 여러 인버터가 좁은 공간에 설치되면 방열이 어려워진다.

제조사 매뉴얼에는 설치간격, 주변온도, 고도에 따른 디레이팅 조건이 제시되는 경우가 많다. 판넬 환기팬과 에어컨 상태도 함께 확인해야 한다.

모터가 저속이라고 인버터도 항상 덜 뜨거울까?

그렇지 않다. 저속이라도 부하가 큰 정토크 운전에서는 상당한 전류가 계속 흐를 수 있다. 모터는 저속 냉각 부족으로 뜨거워지고 인버터도 높은 출력전류 때문에 열이 증가할 수 있다.

과열 트립이 간헐적이라면

낮에는 괜찮고 주변온도가 높은 오후에만 트립한다면 제어반 환경을 의심할 수 있다. 특정 생산량이나 부하에서만 발생한다면 출력전류와 부하패턴을 확인한다.

팬이 온도에 따라 자동으로 동작하는 제품에서는 팬제어 이상이나 온도센서 문제도 가능하므로 알람 이력과 제조사 진단값을 확인하는 것이 좋다.

현장 점검순서

먼저 주변온도와 제어반 환기상태를 본다. 다음으로 냉각팬 회전과 방열판·필터의 오염을 확인한다. 출력전류가 정격에 비해 높은지 확인하고, 캐리어 주파수를 과도하게 높여 사용하고 있지 않은지 본다. 필요하면 제조사 디레이팅 조건과 설치간격을 비교한다.

과열은 발생열 증가와 방열능력 저하를 나누어 봐야 한다

인버터 온도가 높다는 결과만 보면 원인을 찾기 어렵다. 한쪽은 출력전류 증가와 높은 캐리어 주파수처럼 내부에서 열이 많이 만들어지는 경우이고, 다른 한쪽은 팬고장과 필터 막힘, 높은 판넬온도처럼 만들어진 열이 빠져나가지 못하는 경우다. 이 두 방향을 나눠 점검하면 원인을 훨씬 빠르게 좁힐 수 있다.

디레이팅은 왜 필요한가?

주변온도가 높거나 설치고도가 높아지면 인버터의 냉각조건이 나빠질 수 있다. 제조사는 이런 환경에서 허용출력전류를 낮춰 사용하는 디레이팅 기준을 제시하는 경우가 많다. 정격용량이 충분해 보이더라도 제어반 내부가 높은 온도로 유지되면 실제 허용전류가 줄어들 수 있으므로 카탈로그 정격만 보지 말고 설치환경 조건까지 확인해야 한다.

냉각팬은 돌아간다고 정상인 것이 아니다

팬 베어링이 열화되면 회전은 하지만 풍량이 줄거나 간헐적으로 멈출 수 있다. 먼지와 오일이 날개와 방열핀에 달라붙어도 냉각효율이 떨어진다. 팬 소음이 커졌거나 과열 트립 시간이 점점 짧아진다면 팬교환 주기와 방열부 청소상태를 확인해야 한다. 판넬 필터가 막히면 새 팬을 달아도 공기흐름이 좋아지지 않을 수 있다.

과열 알람이 발생하는 시간대도 단서가 된다

아침에는 정상인데 오후 고온시간에만 트립한다면 주변온도와 판넬 환기문제를 의심하기 쉽다. 특정 생산속도에서만 발생하면 출력전류와 캐리어 주파수, 부하패턴을 본다. 같은 설비에서 예전보다 더 빨리 과열된다면 팬과 콘덴서 등 내부부품의 노화도 고려할 수 있다. 알람 발생시간과 운전부하를 기록해 두면 정비효율이 크게 좋아진다.

열화상 측정은 원인분석에 도움이 될 수 있다

제어반 문을 연 상태와 닫은 상태의 온도차, 특정 단자나 방열판의 국부고온을 비교하면 냉각문제와 접촉저항 문제를 구분하는 데 도움이 된다. 다만 열화상은 표면온도를 보는 도구이므로 내부 반도체 접합온도를 직접 측정하는 것은 아니다.

온도센서 알람값과 외부 측정값이 크게 다르거나 냉각상태가 정상인데 과열 트립이 계속된다면 내부 온도센서와 전력모듈 상태를 제조사 점검절차에 따라 확인해야 한다.

과열을 예방하려면 정기적인 청소주기를 정하는 것이 좋다

먼지가 많은 현장은 눈에 띄게 막힌 뒤 청소하는 방식보다 필터와 방열판 상태를 정기적으로 확인하는 편이 효과적이다. 팬 교환시간과 판넬 내부온도를 기록해두면 계절변화나 부하증가에 따른 열적 여유도 확인할 수 있다. 특히 여름철에만 트립하는 설비는 봄철부터 냉각계통을 점검해두면 갑작스러운 정지를 줄일 수 있다.

인버터 내부온도는 단순히 주변온도보다 항상 높다. 따라서 제어반 외부가 시원하다고 안심하기보다 내부 공기순환과 흡배기 경로, 인버터 사이 간격까지 실제 설치상태를 기준으로 확인해야 한다.

열이 많이 생긴 것과 열이 빠져나가지 못한 것을 구분하기

같은 경고온도라도 원인은 다를 수 있다. 생산량을 늘린 뒤 모터전류와 인버터 출력전류가 함께 높아졌다면 발생손실 증가를 먼저 본다. 전류는 예전과 비슷한데 특정 시간대나 제어반 문을 닫았을 때만 과열된다면 통풍과 주변온도, 필터 막힘을 먼저 본다.

팬이 회전해도 날개에 먼지가 쌓이거나 회전속도가 떨어지면 필요한 풍량이 나오지 않을 수 있다. 흡기와 배기의 흐름을 막는 배선, 밀폐된 판넬의 내부 온도, 방열판의 먼지, 인버터 사이 간격까지 하나의 냉각경로로 살펴야 한다.

표면이 뜨겁다는 사실만으로 내부 반도체 온도를 정확히 알 수는 없다. 드라이브가 제공하는 방열판온도나 열부하 모니터값을 운전전류와 함께 기록하면 예전 같은 조건의 값과 비교할 수 있다.

캐리어 주파수 변경을 진단에 사용할 때

캐리어 주파수를 높이면 가청 스위칭 소음은 줄어들 수 있지만 스위칭 횟수 증가에 따른 손실이 커질 수 있다. 모터 소음 때문에 값을 올린 뒤 여름철에만 인버터 과열이 시작됐다면 설정 변경 시점과 내부온도 이력을 함께 비교한다.

이 설정을 낮춘다고 모든 열문제가 해결되는 것은 아니다. 모터 소음과 전류파형, 출력케이블 조건도 달라질 수 있으며 허용 캐리어 주파수와 출력 디레이팅은 모델별 사양을 따라야 한다. 임의로 최고값에 고정하기보다 필요한 소음과 온도 사이의 균형을 찾는다.

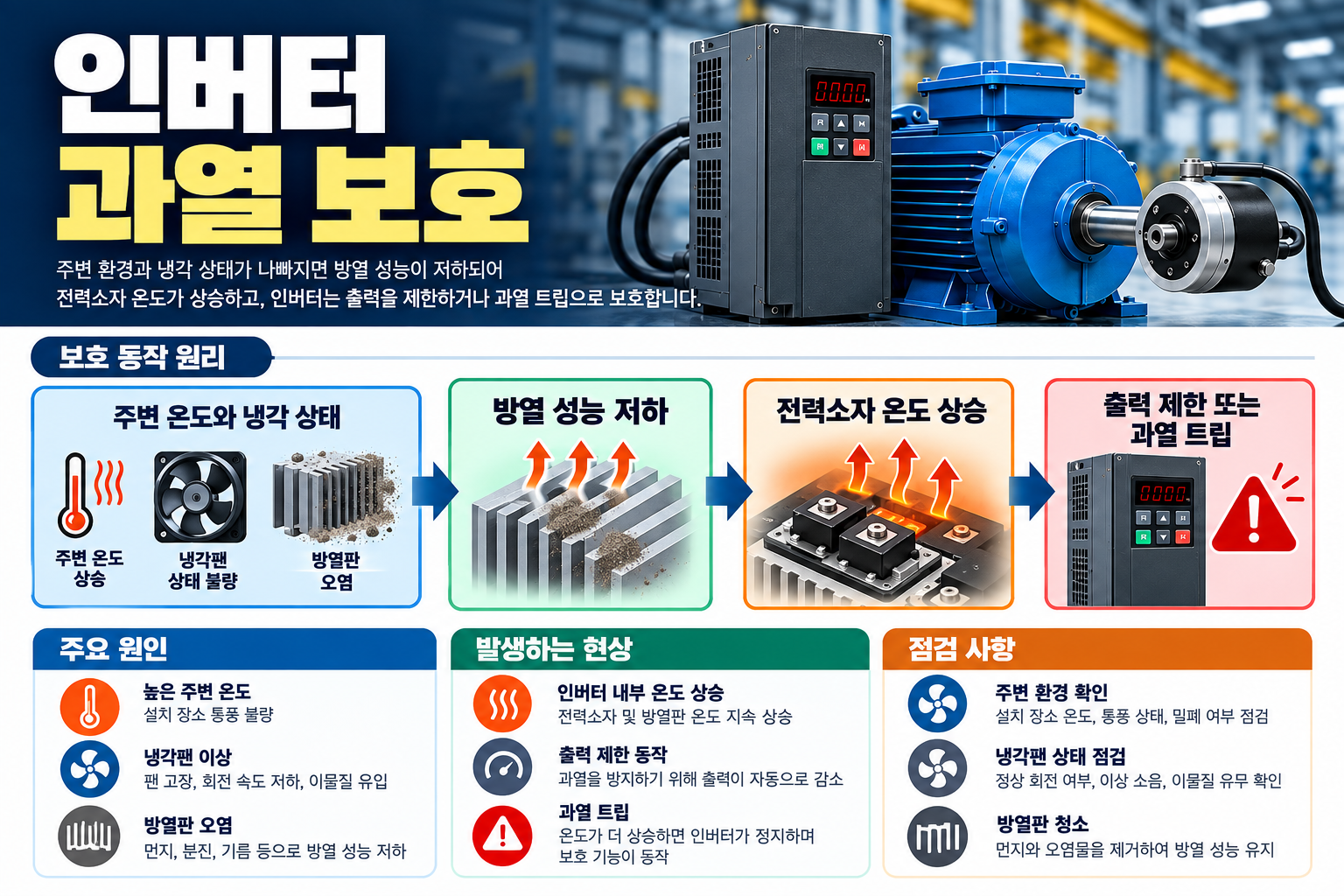

그림은 전력손실이 열이 되고 방열판·팬·외부공기를 거쳐 빠져나가는 경로다. 발생열과 방열능력을 따로 기록하면 부품교체가 필요한지, 설치환경을 먼저 개선해야 하는지 판단하기 쉽다.

마무리

인버터 과열은 팬고장 하나만의 문제가 아니다. 냉각능력 저하, 높은 주변온도, 과부하, 높은 캐리어 주파수, 잘못된 설치조건이 서로 겹쳐 발생하는 경우가 많다.

트립이 발생하면 온도만 확인하지 말고 열이 많이 발생한 이유와 열이 빠져나가지 못한 이유를 두 방향으로 나누어 점검하는 것이 효과적이다.
