인버터 저전압 트립은 왜 발생할까? 전원전압과 DC 링크의 관계

인버터 저전압 트립은 입력전원이나 내부 DC 링크 전압이 정상운전을 유지하기 어려운 수준까지 내려갔을 때 발생한다. 전원이 완전히 끊어진 경우만이 아니라 순간적인 전압강하나 접촉불량에서도 나타날 수 있다.

저전압 상태에서 인버터가 계속 모터를 구동하려 하면 같은 출력을 만들기 위해 더 큰 전류가 필요할 수 있고 제어가 불안정해질 수 있기 때문에 보호기능이 출력을 차단한다.

AC 입력전압이 낮아지면 DC 링크는 어떻게 될까?

일반적인 인버터는 입력 교류를 정류해 DC 링크 전압을 만든다. 따라서 입력전압이 낮아지면 정류된 DC 링크 전압도 함께 내려간다.

DC 링크는 인버터부가 모터에 필요한 PWM 전압을 만드는 에너지원이다. DC 링크 전압이 충분하지 않으면 원하는 출력전압을 만들 수 없어 저전압 보호가 동작할 수 있다.

순간정전도 저전압 트립을 만들까?

가능하다. 전원이 아주 짧게 끊겨도 DC 링크 콘덴서에 저장된 에너지가 빠르게 소모되면 전압이 보호한계 아래로 내려갈 수 있다.

부하가 가볍고 콘덴서에 충분한 에너지가 남아 있으면 짧은 순간정전을 버틸 수 있는 경우도 있지만, 부하가 크거나 콘덴서가 열화된 경우에는 더 빠르게 전압이 떨어질 수 있다.

입력단 접촉불량도 원인이 될 수 있다

차단기, 마그네트 접촉기, 단자대, 퓨즈홀더 같은 전원경로의 접촉저항이 커지면 무부하에서는 전압이 정상처럼 보여도 부하전류가 흐를 때 전압강하가 커질 수 있다.

따라서 저전압 트립이 특정 부하에서만 발생한다면 인버터 입력단 전압을 운전 중에 확인해야 한다. 단순히 정지상태의 전압만 재는 것으로는 문제를 놓칠 수 있다.

3상 전원 한 상이 약해도 문제가 될까?

입력 3상 전압이 심하게 불평형하거나 한 상이 불안정하면 정류부에 공급되는 전력이 고르지 못해 DC 링크 리플이 커지고 전압이 떨어질 수 있다.

모터측 전압 불평형과는 위치가 다르지만, 인버터 입력측에서도 세 상의 전압을 각각 확인하는 습관이 중요하다.

가속 중에만 저전압이 발생한다면

가속할 때 모터가 큰 전류를 요구하면 전원계통의 임피던스가 큰 설비에서는 입력전압이 순간적으로 내려갈 수 있다. 작은 변압기나 긴 전원케이블, 발전기 전원에서 이런 현상이 더 두드러질 수 있다.

가속시간을 늘렸을 때 현상이 줄어든다면 전원측 전압강하와 부하전류를 함께 확인할 필요가 있다.

DC 링크 콘덴서 열화도 관련이 있을까?

오래 사용한 인버터에서는 DC 링크 콘덴서의 용량저하와 ESR 증가로 리플전압이 커질 수 있다. 정상전원에서도 부하변화 때 DC 전압 유지능력이 떨어질 수 있다.

다만 콘덴서 상태평가는 고전압 내부회로를 다루므로 일반적인 사용자 점검범위를 넘어갈 수 있다. 제조사 점검기준과 교환주기를 확인하는 것이 안전하다.

현장 점검순서

첫째, 트립 시점의 입력전압을 확인한다. 둘째, 세 상 전압과 상간 불평형을 확인한다. 셋째, 차단기·접촉기·퓨즈·단자대의 접촉불량과 발열 흔적을 점검한다. 넷째, 가속이나 큰 부하에서만 발생하는지 확인한다. 다섯째, 오래된 인버터라면 DC 링크 콘덴서 열화 가능성을 제조사 기준으로 검토한다.

전압강하와 순간정전은 증상이 비슷해도 원인이 다르다

전압강하는 전원이 완전히 끊기지 않은 상태에서 일정시간 낮아지는 현상이고, 순간정전은 매우 짧은 시간이라도 전원이 사실상 사라지는 상태다. 둘 다 DC 링크 전압을 떨어뜨릴 수 있지만 점검방향은 다르다. 전압강하는 변압기 용량, 긴 전원케이블, 큰 부하의 동시기동을 볼 수 있고, 순간정전은 상위 차단기나 접촉기, 전원계통의 일시적인 차단이 원인일 수 있다.

DC 링크의 홀드업 시간은 부하에 따라 달라진다

입력이 끊긴 직후에도 DC 링크 콘덴서에 저장된 에너지 때문에 인버터가 아주 짧은 시간 운전을 이어갈 수 있다. 하지만 부하가 크면 콘덴서 에너지가 빠르게 소모되어 전압이 더 빨리 떨어진다. 같은 순간정전이라도 무부하에서는 버티지만 생산부하가 걸린 상태에서는 저전압 트립이 나는 이유가 여기에 있다.

접촉기와 단자대는 무부하 전압만 보고 판단하면 안 된다

접점저항이 커진 단자나 접촉기는 정지상태에서는 정상전압이 측정될 수 있다. 그러나 큰 전류가 흐르면 I×R 전압강하와 발열이 증가해 인버터 입력전압이 떨어질 수 있다. 트립이 특정 생산량이나 가속순간에만 나타난다면 운전 중 전압을 측정하고 단자부의 변색, 냄새, 열화상 이상이 없는지 확인하는 것이 좋다.

저전압 트립을 반복 리셋하기 전에 확인할 것

전원계통 문제라면 재기동 순간 다시 큰 전류가 흘러 같은 현상이 반복될 수 있다. 먼저 입력전압과 알람이력을 확인하고, 세 상 중 한 상이 순간적으로 끊기는지, 접촉기가 떨리거나 퓨즈홀더가 열화되지 않았는지 본다. 오래된 인버터에서는 DC 링크 콘덴서 수명도 고려하되 내부측정은 제조사 절차를 따르는 것이 안전하다.

전원품질 문제는 한 번의 측정으로 놓칠 수 있다

저전압 트립은 수십 밀리초 수준의 짧은 전압강하에서도 발생할 수 있어 일반 멀티미터로는 순간현상을 잡지 못할 수 있다. 반복적으로 같은 시간대나 특정 대형부하 기동 때 발생한다면 전원품질 기록계나 인버터의 입력전압 이력을 활용하는 것이 도움이 된다.

특히 같은 변압기에 큰 모터나 용접기, 히터가 함께 연결되어 있다면 다른 설비의 동작이 인버터 입력전압에 영향을 줄 수 있다. 이런 경우 인버터 자체만 점검해서는 원인을 찾기 어렵다.

저전압은 전원측 보호장치와도 연결해서 봐야 한다

상위 차단기나 접촉기가 순간적으로 개방되었다가 복귀하는 경우 인버터에는 단순 저전압으로만 기록될 수 있다. 따라서 인버터 로그만 보지 말고 같은 시간대의 전원반 알람과 다른 설비의 이상 여부도 확인하는 것이 좋다. 여러 장비가 동시에 이상을 보였다면 개별 인버터보다 상위 전원계통을 먼저 의심할 수 있다.

저전압 문제는 계절이나 생산부하와 연관될 수도 있다. 여름철 대형 냉방설비나 다른 고부하 장비가 동시에 운전될 때만 발생한다면 상위 전원계통의 여유와 변압기 부하율도 함께 확인할 필요가 있다.

무부하 전압이 정상인데 가속할 때만 트립하는 이유

입력단 단자나 접촉기의 접점저항이 커져 있으면 모터가 가볍게 돌 때는 정상전압처럼 보여도 큰 전류가 필요한 가속 순간에 전압강하가 커질 수 있다. 한 번의 정지상태 측정만으로 전원측을 정상이라고 판단하면 놓치기 쉬운 문제다.

허용된 계측과 안전절차 아래 입력전압, 3상 불평형, DC 링크 전압을 트립 전후의 같은 시간대에 비교한다. 상위 변압기나 다른 대형 부하가 동시에 투입되는 시점과 겹치는지도 확인한다. 입력이 순간적으로 내려가는지, 입력은 유지되는데 링크만 내려가는지에 따라 의심할 위치가 달라진다.

접촉불량은 발열과 변색, 소음이 동반되기도 하지만 겉으로 드러나지 않을 수도 있다. 차단기와 접촉기, 퓨즈, 단자대의 상태를 정지·차단 상태에서 확인하고, 운전 중 전압 기록은 적절한 계측장비를 갖춘 사람이 수행해야 한다.

저전압과 콘덴서 열화를 구분할 단서

전원측에서 반복적인 순간강하가 기록된다면 먼저 공급계통과 배선의 원인을 다룬다. 입력전압은 안정적인데 부하 변화 때마다 DC 링크 리플이 커지고 저전압 알람이 나온다면 평활부나 정류부 상태도 점검 대상이다. 단, 리플의 허용범위와 측정방법은 제조사별로 다르다.

저전압 보호를 임의로 무력화하면 전원과 부하가 불안정한 상태에서 인버터의 제어성능이 떨어질 수 있다. 단순 재기동보다 발생조건을 기록하고 상위 전원 문제인지 장치 내부 문제인지 범위를 좁혀야 한다.

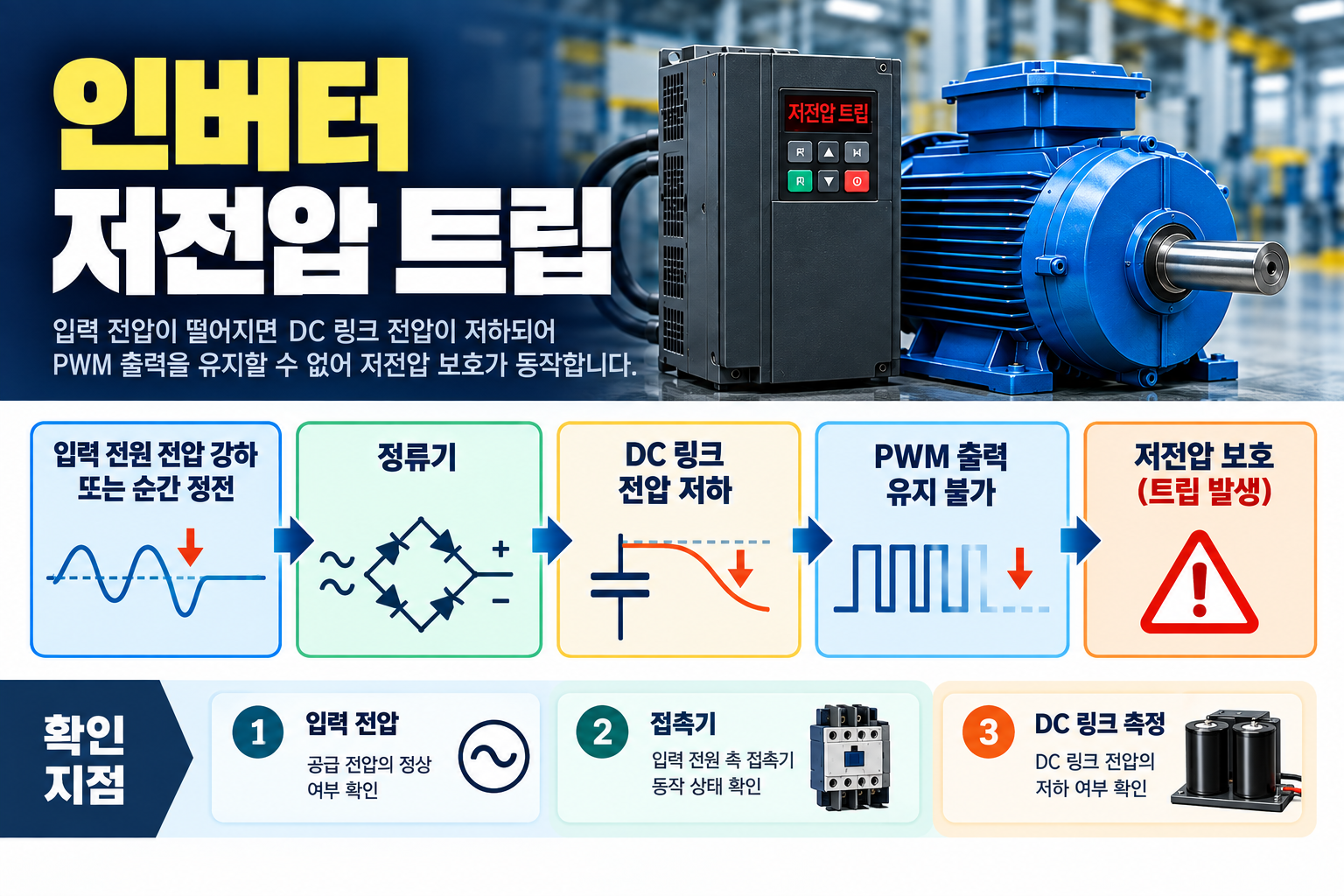

그림은 공급전압이 떨어지면 정류부가 DC 링크에 공급할 수 있는 에너지가 줄어들고, 모터가 계속 소비하는 동안 링크 전압이 낮아지는 흐름을 보여준다. 순간정전 보상기능이 있더라도 모든 부하조건에서 운전을 유지할 수 있는 것은 아니다.

마무리

인버터 저전압 트립은 입력전원 부족, 순간정전, 접촉불량, 전원계통의 큰 전압강하 또는 DC 링크 유지능력 저하 때문에 발생할 수 있다.

전원을 껐다 켜는 것만 반복하기보다 트립이 발생한 순간의 입력전압과 부하상태를 확인하면 원인범위를 훨씬 빠르게 좁힐 수 있다.
