V/f 제어란 무엇이며 왜 주파수와 전압을 함께 바꿀까?

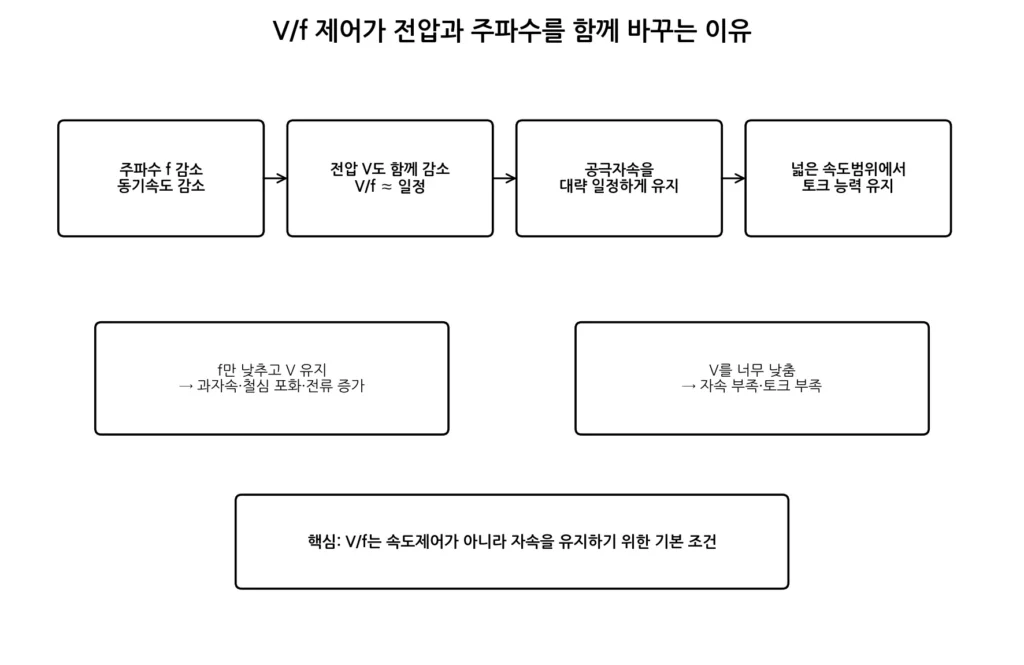

인버터에서 가장 기본적인 유도전동기 속도제어 방법 가운데 하나가 V/f 제어다. 이름 그대로 전압 V와 주파수 f의 비율을 일정하게 유지하는 방식이다.

주파수만 바꾸면 속도는 조절할 수 있을 것 같은데 왜 전압까지 같이 바꿔야 할까? 그 이유는 전동기의 자속을 적절한 수준으로 유지하기 위해서다.

유도전동기 속도를 결정하는 기본식

유도전동기의 동기속도는 Ns = 120f / P다. 극수 P가 일정하면 주파수 f를 낮출수록 회전자계가 느려지고, 주파수를 높이면 회전자계가 빨라진다.

이 회전자계가 어떻게 만들어지는지는 3상 유도전동기의 회전자계를 함께 보면 이해하기 쉽다.

주파수만 낮추고 전압을 그대로 두면 어떻게 될까?

변압기와 전동기 권선에서 유기기전력은 주파수와 자속의 곱에 비례한다. 단순화하면 자속은 대략 V/f에 비례한다고 볼 수 있다.

따라서 주파수를 절반으로 낮추면서 전압을 그대로 유지하면 V/f가 두 배가 되어 자속이 지나치게 커질 수 있다. 철심이 포화되면 여자전류가 증가하고 발열과 소음이 커질 수 있다.

반대로 전압을 너무 낮추면 어떻게 될까?

주파수에 비해 전압을 지나치게 낮추면 자속이 약해진다. 자속이 부족하면 같은 부하토크를 만들기 위해 더 큰 전류가 필요해지거나 필요한 토크 자체를 만들기 어려워질 수 있다.

그래서 기준주파수 이하에서는 주파수를 낮출 때 전압도 비례해서 낮추는 것이 V/f 제어의 기본이다.

V/f를 일정하게 하면 무엇이 일정해질까?

이상적인 조건에서는 V/f를 일정하게 유지하면 공극자속을 대략 일정하게 유지할 수 있다. 자속이 유지되면 모터는 넓은 속도범위에서 비교적 일정한 토크 특성을 낼 수 있다.

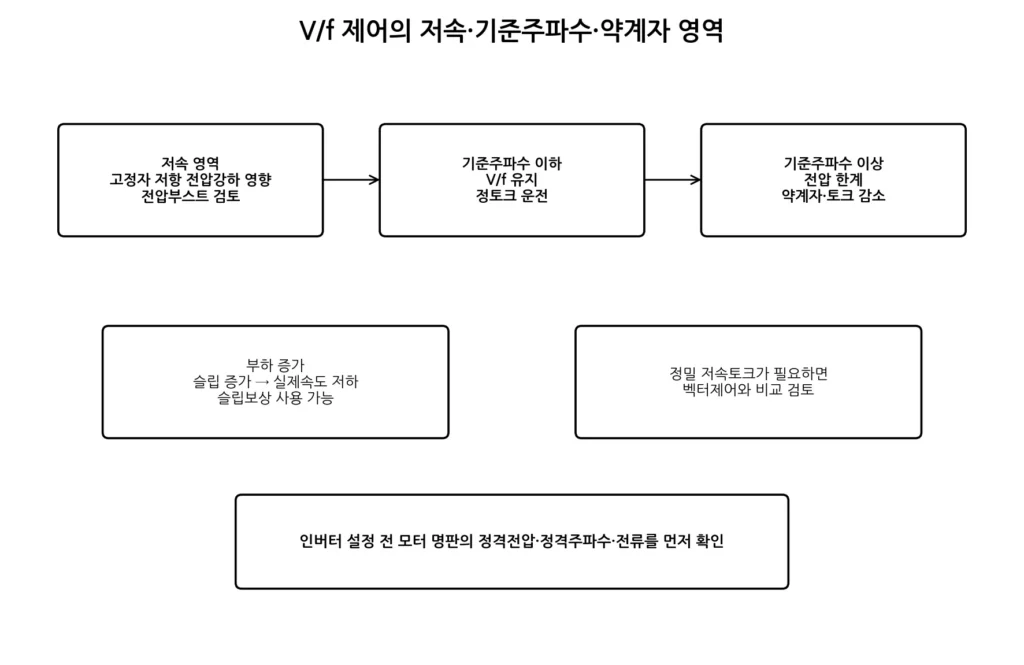

이 때문에 기준주파수 이하의 일반적인 V/f 운전영역을 정토크 영역이라고 부른다.

실제 모터에서는 완벽한 직선이 아닌 이유

실제 전동기에는 고정자 저항이 있다. 특히 저주파에서는 인가전압 자체가 낮기 때문에 권선 저항에서 떨어지는 전압의 비율이 상대적으로 커진다.

그래서 단순히 0Hz에서 0V, 정격주파수에서 정격전압을 잇는 직선만 적용하면 아주 낮은 속도에서 자속과 토크가 부족해질 수 있다.

저속 전압부스트는 왜 필요할까?

고정자 저항 전압강하를 보상하기 위해 저주파 구간에서 약간의 추가전압을 주는 기능을 전압부스트 또는 토크부스트라고 부른다.

적절한 보상은 저속토크를 개선하지만 과도한 부스트는 과자속과 과전류, 발열을 만들 수 있으므로 부하가 필요로 하는 수준에 맞춰야 한다.

주파수를 바꾸면 실제 회전속도도 정확히 따라갈까?

유도전동기의 실제 회전속도는 동기속도와 완전히 같지 않다. 부하토크를 만들려면 회전자계와 회전자 사이에 속도차가 필요하기 때문이다.

이 차이를 비율로 나타낸 것이 유도전동기의 슬립이다. 같은 주파수라도 부하가 커지면 슬립이 증가해 실제속도가 조금 더 낮아질 수 있다.

V/f 제어가 부하에 따라 속도가 조금 변하는 이유

기본 V/f 제어는 주로 전압과 주파수를 정해 자속을 유지하는 개방루프 성격의 제어다. 부하가 증가하면 슬립이 증가하므로 실제속도가 지령값에서 조금 떨어질 수 있다.

일부 인버터는 전류와 모터 파라미터를 이용해 슬립을 추정하고 출력주파수를 조금 보정하는 슬립보상 기능을 제공한다.

토크와 V/f는 어떤 관계가 있을까?

유도전동기의 토크는 자속과 회전자 전류의 상호작용으로 발생한다. V/f를 적절히 유지해 자속을 확보해야 필요한 토크를 안정적으로 만들 수 있다.

부하가 커질 때 슬립과 토크가 어떻게 변하는지는 유도전동기 토크 발생 원리와 직접 연결된다.

기준주파수에 도달하면 왜 전압을 더 올리지 못할까?

인버터는 직류링크 전압과 전력소자의 한계 때문에 출력전압을 무한히 높일 수 없다. 보통 정격주파수 부근에서 모터 정격전압에 도달하면 그 이상 주파수를 높여도 전압은 크게 더 올리지 못한다.

이 구간에서는 V/f가 감소해 자속이 약해진다. 이를 약계자 운전이라고 한다.

약계자 영역에서 토크는 왜 줄어들까?

자속이 감소하면 같은 전류로 만들 수 있는 토크도 줄어든다. 그래서 기준주파수 이상에서는 속도가 올라갈수록 허용토크가 감소하는 형태가 된다.

일정 범위에서는 출력이 대략 일정하게 유지될 수 있지만 실제 상한속도는 로터 기계강도, 베어링, 부하기계 허용속도와 제조사 기준을 따라야 한다.

V/f 제어와 벡터제어는 무엇이 다를까?

V/f 제어는 구조가 단순하고 여러 일반 부하에 적용하기 쉽다. 반면 저속에서 정밀한 토크제어나 빠른 응답이 필요한 경우에는 모터 전류를 자속성분과 토크성분으로 나누어 제어하는 벡터제어가 더 유리할 수 있다.

그렇다고 V/f 제어가 뒤떨어진 방식이라는 뜻은 아니다. 팬, 펌프, 일반 컨베이어처럼 매우 빠른 토크응답이 필요하지 않은 설비에서는 단순성과 안정성이 장점이 된다.

모터 파라미터를 잘못 입력하면 어떤 문제가 생길까?

인버터에는 정격전압, 정격전류, 정격주파수, 정격속도 같은 모터정보를 입력하는 항목이 있다. 설정이 실제 모터와 맞지 않으면 전압곡선이나 보호동작이 적절하지 않을 수 있다.

설정 전에는 전동기 명판을 확인해 실제 정격값을 정확히 입력해야 한다.

50Hz 모터에 60Hz를 주면 항상 괜찮을까?

주파수를 정격보다 높이는 것 자체만으로 가능 여부를 판단할 수 없다. 전압이 정격값에 묶이면 50Hz 이후부터 자속이 약해질 수 있고 토크여유가 줄어든다.

또한 모터와 부하기계의 기계적 최고속도, 베어링, 팬, 진동과 공진 문제가 발생할 수 있으므로 제조사의 허용속도를 확인해야 한다.

현장에서 V/f 설정을 볼 때 무엇을 확인할까?

첫째, 모터의 정격전압과 정격주파수가 인버터 설정과 맞는지 본다. 둘째, 기준주파수와 최대주파수를 확인한다. 셋째, 저속 전압부스트가 과도하지 않은지 확인한다.

넷째, 부하가 커질 때 실제 전류와 속도저하를 본다. 다섯째, 장시간 저속운전이면 냉각조건을 확인하고, 정밀한 저속토크가 필요하다면 벡터제어 적용 가능성을 검토한다.

마무리

V/f 제어의 핵심은 단순히 전압과 주파수를 같이 바꾸는 것이 아니라 주파수 변화 속에서도 전동기 자속을 적절하게 유지하는 것이다.

주파수만 낮추고 전압을 유지하면 과자속과 포화가 생길 수 있고, 전압을 너무 낮추면 자속과 토크가 부족해질 수 있다. 그래서 기준주파수 이하에서는 V/f를 적절히 유지하고 저속에서는 저항 전압강하를 보상한다.

기준주파수를 넘으면 전압한계 때문에 약계자 영역으로 들어가 토크가 감소한다. 이 흐름을 이해하면 인버터의 주파수·전압·토크 설정이 서로 어떻게 연결되는지 훨씬 명확해진다.
