전자접촉기의 구조와 작동 원리 — 주접점과 보조접점의 역할

　모터 제어반을 열면 차단기 아래에 전자접촉기가 놓인 모습을 자주 볼 수 있다. 운전 버튼을 누를 때 나는 ‘딱’ 소리는 내부 철심이 움직이며 접점이 바뀌는 소리다. 전자접촉기는 작은 제어 신호로 모터의 큰 전류를 연결하거나 끊는 장치다. 겉으로는 스위치처럼 보이지만, 주회로와 제어회로를 구분해서 이해해야 고장이 났을 때 엉뚱한 부품을 바꾸지 않는다.

주회로와 제어회로는 맡은 일이 다르다

　주회로는 전원에서 모터로 전력을 보내는 길이다. 일반적인 3상 모터 회로에서는 세 상이 접촉기의 주접점을 지나 전동기로 들어간다. 제어회로는 접촉기를 언제 붙이고 언제 떨어뜨릴지 정한다. 운전 버튼, 정지 버튼, 과부하계전기 접점, 인터록 조건 등이 코일에 전원을 공급할지 결정한다.

　따라서 모터 전원이 380V라고 코일도 반드시 380V인 것은 아니다. 코일은 AC 220V, AC 110V, DC 24V 등 설비 설계에 맞는 별도 전압을 사용할 수 있다. 주접점의 정격과 코일의 정격은 같은 숫자를 읽는 항목이 아니다. 전동기 명판과 접촉기 코일 표기를 따로 확인하는 습관이 필요한 이유다.

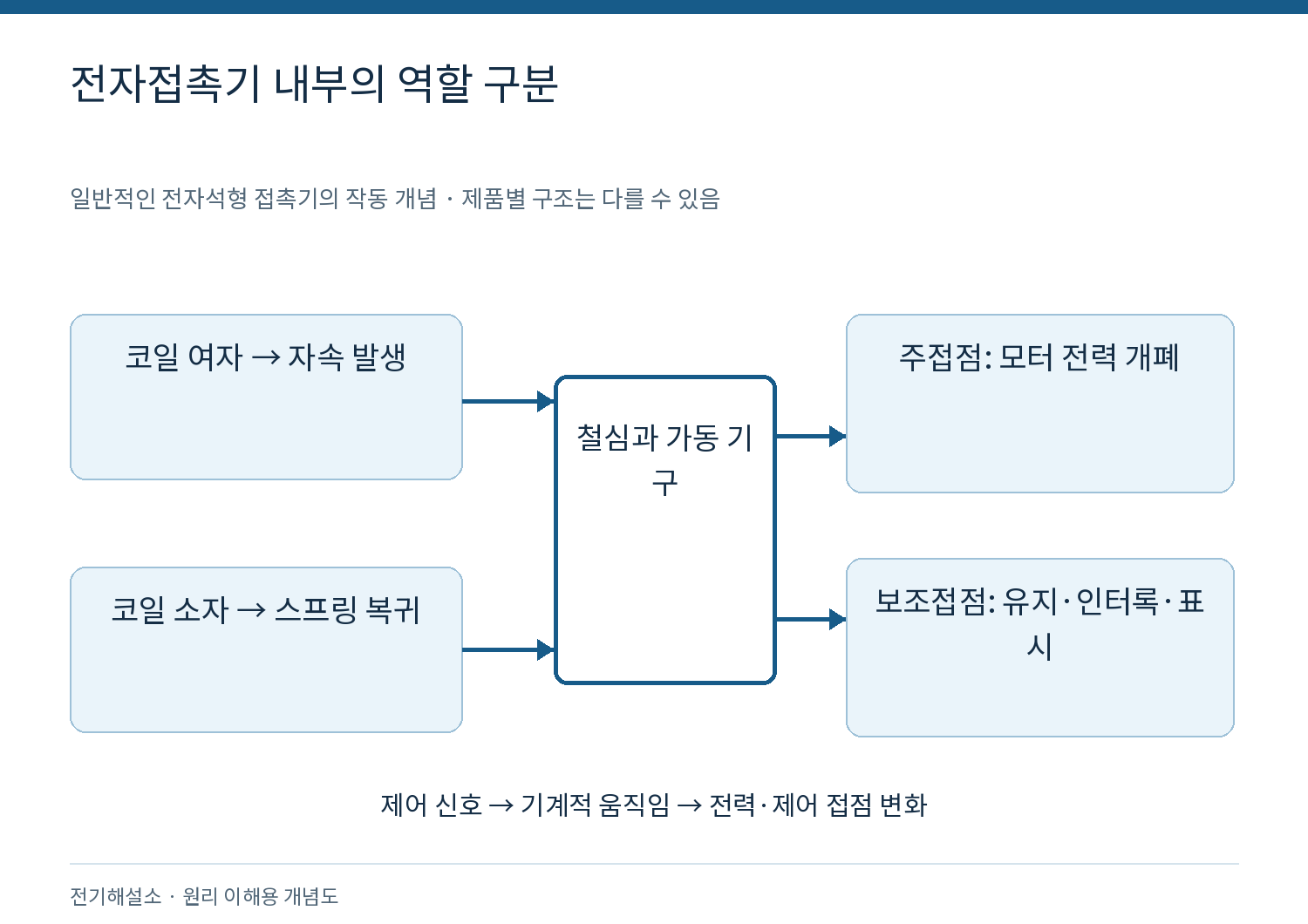

코일에 전원이 들어오면 철심이 움직인다

　코일에 전류가 흐르면 자속이 만들어진다. 고정철심과 가동철심 사이에서 자기력이 발생하고, 이 힘이 복귀 스프링과 마찰을 이기면 가동철심이 끌려간다. 철심에 연결된 접점 기구도 함께 움직이면서 주접점이 닫힌다. 코일 전원이 사라지면 자기력이 줄어 스프링이 접점을 원래 위치로 돌려놓는다.

　자기력의 크기를 아주 단순하게 생각하면 자속밀도 B의 제곱과 관계가 있다. 공극을 가로지르는 힘은 이상화된 조건에서 F ≈ B²A/(2μ₀)로 표현할 수 있다. A는 유효 단면적, μ₀는 공기의 투자율이다. 이 식은 원리를 이해하기 위한 근사식이며, 실제 접촉기의 동작전압이나 흡입력을 직접 계산하는 선정식은 아니다. 철심 형상, 공극, 누설자속과 스프링 조건이 모두 영향을 준다.

흡입 순간과 붙은 뒤의 상태가 다르다

　일반적인 교류 전자석형 접촉기는 철심이 떨어져 있을 때 공극이 크다. 이때 코일의 인덕턴스가 상대적으로 작아 흡입 순간 전류가 크게 흐를 수 있다. 철심이 완전히 붙으면 자기회로의 공극이 줄어들고 인덕턴스가 커져 유지전류가 감소한다.

　이 때문에 철심이 끝까지 붙지 못한 상태로 오래 머무르면 코일이 과열될 수 있다. 코일에 전압이 있다는 사실만으로 정상 동작을 판단할 수 없는 이유다. 다만 전자식 코일 구동회로가 들어간 제품은 전류를 제어하는 방식이 다르므로, 모든 접촉기에 같은 흡입·유지 특성을 그대로 적용하면 안 된다.

주접점은 모터 전류를 개폐한다

　주접점은 큰 부하전류를 견디도록 접촉 면적, 접촉 압력과 소호 구조가 설계된다. 접점을 벌릴 때에는 공기 틈이 생겨도 전류가 즉시 사라지지 않고 아크가 이어질 수 있다. 접촉기는 이 아크를 처리하면서 회로를 끊는다. 따라서 접점에 표시된 전류 숫자만 보고 어떤 부하든 연결할 수 있다고 판단하면 안 된다.

　모터는 기동과 정상운전에서 전류 조건이 다르다. 유도전동기의 기동전류를 투입하고 회전 중 전류를 차단하는 운전과, 짧게 움직였다 멈추는 인칭 운전은 접점 부담이 다르다. 사용 전압, 부하 종류, 사용 범주와 개폐 빈도를 함께 확인해야 한다. 접촉기의 크기가 같아도 코일 사양과 적용 부하가 다른 제품이 있을 수 있다.

보조접점은 상태를 전달하고 조건을 만든다

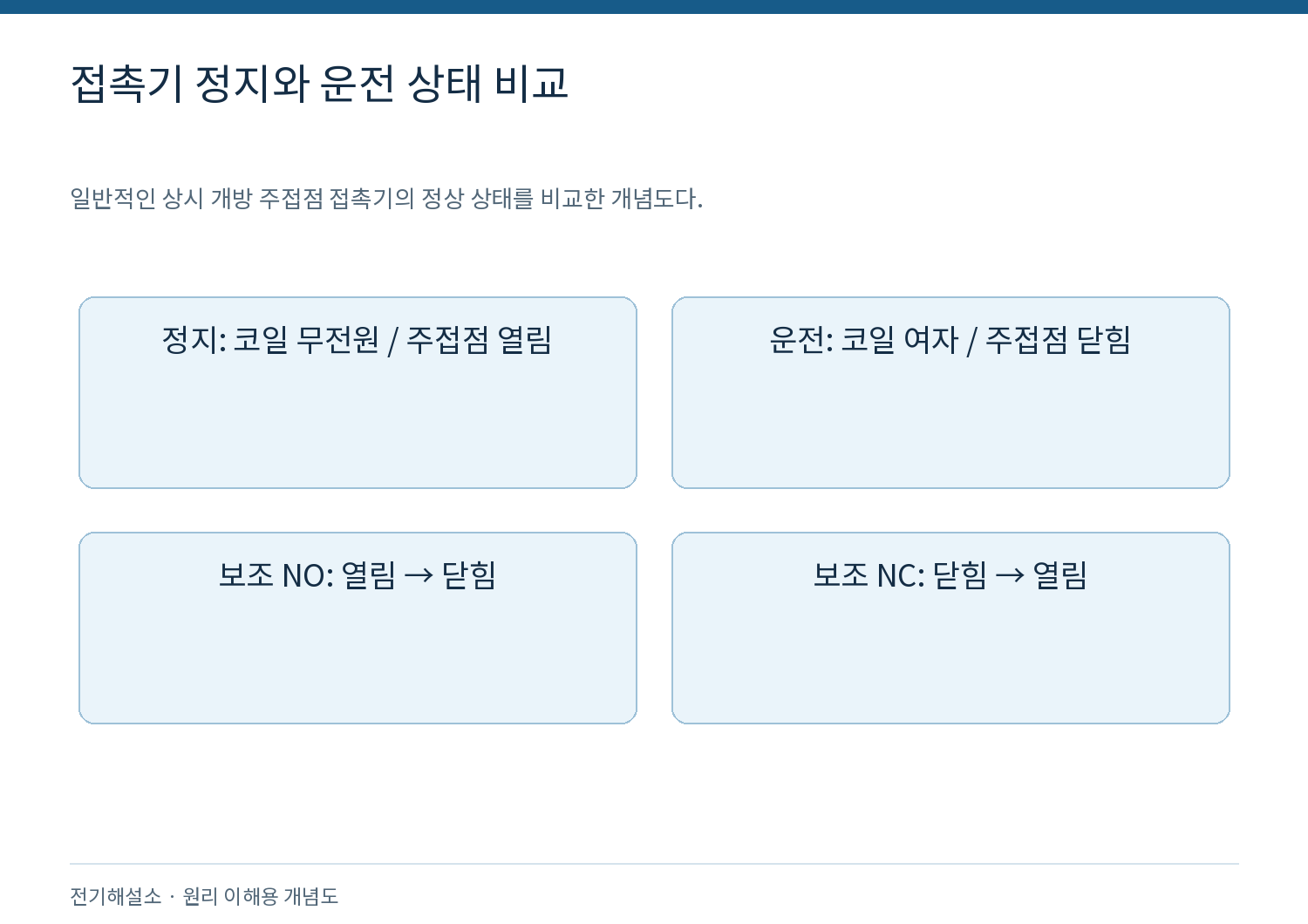

　보조접점은 자기유지, 인터록, 표시등과 제어 신호에 주로 쓰인다. 코일에 전원이 없는 정상 위치에서 열려 있는 접점을 NO, 닫혀 있는 접점을 NC라고 한다. NO는 접촉기가 붙으면 닫히고, NC는 접촉기가 붙으면 열린다. 실제 단자 번호와 구성은 제품 도면으로 확인해야 한다.

　운전 버튼과 병렬로 연결된 NO 보조접점은 버튼에서 손을 떼어도 코일 전원을 유지할 수 있다. 반대 방향 접촉기의 NC 접점은 동시 투입을 막는 전기적 인터록에 쓰일 수 있다. 하지만 일반 보조접점이 닫혔다고 세 개 주접점의 접촉 상태와 절연 상태까지 모두 정상이라고 증명되는 것은 아니다. 안전 감시에 필요한 접점 성능은 별도 사양을 확인해야 한다.

단자 표시를 읽으면 회로가 보인다

　일반적인 제품에서 A1과 A2는 코일 단자다. 주접점에는 전원측과 부하측을 구분하는 표시가 있고, 보조접점에는 접점 형태에 따른 단자 번호가 표시된다. 현장에서는 외형 위치만 기억하기보다 제품 표기와 회로도를 함께 보는 것이 좋다. 보조접점 블록을 추가하면 기본 제품과 접점 구성이 달라질 수도 있다.

　코일 저항을 측정할 때는 전원을 차단하고 다른 회로의 영향을 분리한다. DC 코일에 극성 표시나 내장 서지 억제소자가 있다면 연결 방향도 확인한다. A1 한쪽과 접지를 재는 측정은 A1-A2 사이의 실제 코일 전압을 대신하지 못한다. 귀로 들리는 소리, 기계적 움직임, 전압과 접점 상태를 서로 구분해야 한다.

접촉기와 차단기를 같은 장치로 보면 안 된다

　접촉기는 운전 명령에 따라 반복 개폐하는 장치이고, 차단기는 정격과 보호기능에 따라 고장전류를 차단하는 장치다. 접촉기 자체에 모터 과부하나 단락을 충분히 검출하고 제거하는 기능이 있다고 가정하면 안 된다. 보통 차단기 또는 퓨즈, 접촉기, 과부하계전기를 조합해 제어와 보호를 구성한다.

　접촉기를 떨어뜨린 상태도 정비를 위한 전원 격리와 같지 않다. 용착된 주접점, 별도 제어전원, 다른 경로의 전원 공급이 남을 수 있기 때문이다. 내부 점검은 관련 전원을 격리하고 무전압을 확인한 뒤 진행해야 한다. 이 구분을 알아야 ‘정지 버튼을 눌렀으니 만져도 된다’는 잘못된 판단을 피할 수 있다.

교체품을 고를 때 빠뜨리기 쉬운 항목

　교체할 때는 주접점의 극수와 사용 범주별 정격, 코일 전압·AC/DC 구분, 필요한 NO·NC 접점 수, 설치 치수와 연결 가능한 전선 범위를 확인한다. 같은 제조사에서 외형이 비슷해도 코일 코드가 다르면 바로 대체할 수 없다. 기존 서지 억제기나 보조접점 블록이 새 제품에 호환되는지도 따로 살핀다.

　예를 들어 모터용 정격은 맞지만 DC 24V 코일 대신 AC 220V 코일을 준비했다면 제어회로와 맞지 않는다. 반대로 코일만 맞아도 모터 부하에 대한 개폐 정격이 부족하면 접점 수명이 짧아질 수 있다. 부품 선정은 ‘모터가 몇 kW인가’와 ‘코일에 몇 V를 공급하는가’를 각각 확인하는 과정이다.

AC 코일과 DC 코일의 전류를 같은 식으로 읽지 않는다

　직류 코일에서는 저항과 내부 구동회로가 전류에 영향을 주고, 교류 전자석형 코일에서는 인덕턴스와 철심 위치가 중요하다. 같은 외형이라도 동작 방식이 다를 수 있다. 코일 전류를 단순히 전압을 저항으로 나눈 값으로 예상하면 교류 제품의 흡입·유지 상태를 잘못 해석할 수 있다. 원리를 이해한 뒤 최종 전류와 허용 조건은 제품 자료로 확인한다.

구조를 알면 고장 위치를 나눌 수 있다

　운전 명령이 있는데 접촉기가 움직이지 않으면 코일 전원과 철심 기구를 본다. 접촉기는 붙었는데 모터가 돌지 않으면 주회로 전원, 주접점과 모터측을 살핀다. 버튼을 누르는 동안만 붙는다면 보조접점이 만드는 유지 경로를 확인한다. 같은 ‘모터가 안 돈다’는 증상도 확인할 회로는 서로 다르다.

　전자접촉기를 이해하는 출발점은 부품 이름을 외우는 데 있지 않다. 코일이 움직임을 만들고, 주접점이 전력을 전달하며, 보조접점이 제어 조건을 만든다는 관계를 이해하면 된다. 이 관계를 회로도와 실제 단자에 연결할 수 있어야 교체 전에 원인을 좁힐 수 있다.
