인버터 운전명령과 주파수 지령은 무엇이 다를까? 로컬·원격 운전 점검

인버터 화면에는 40Hz가 표시되는데 전동기는 움직이지 않는다. 반대로 운전 표시등은 켜졌지만 속도가 기대보다 낮을 때도 있다. 이때 전력부 고장부터 의심하면 정상적인 제어 설정을 놓치기 쉽다. 먼저 그 40Hz가 목표값인지 실제 출력주파수인지, 운전명령은 어디에서 들어오는지 구분해야 한다.

인버터는 ‘돌아라’라는 명령과 ‘얼마나 빠르게 돌아라’라는 지령을 따로 처리하는 경우가 많다. 여기에 운전을 허용하는 조건과 정지 우선조건이 더해진다. 이 세 갈래를 나누면 현장의 막연한 증상을 구체적인 확인 항목으로 바꿀 수 있다.

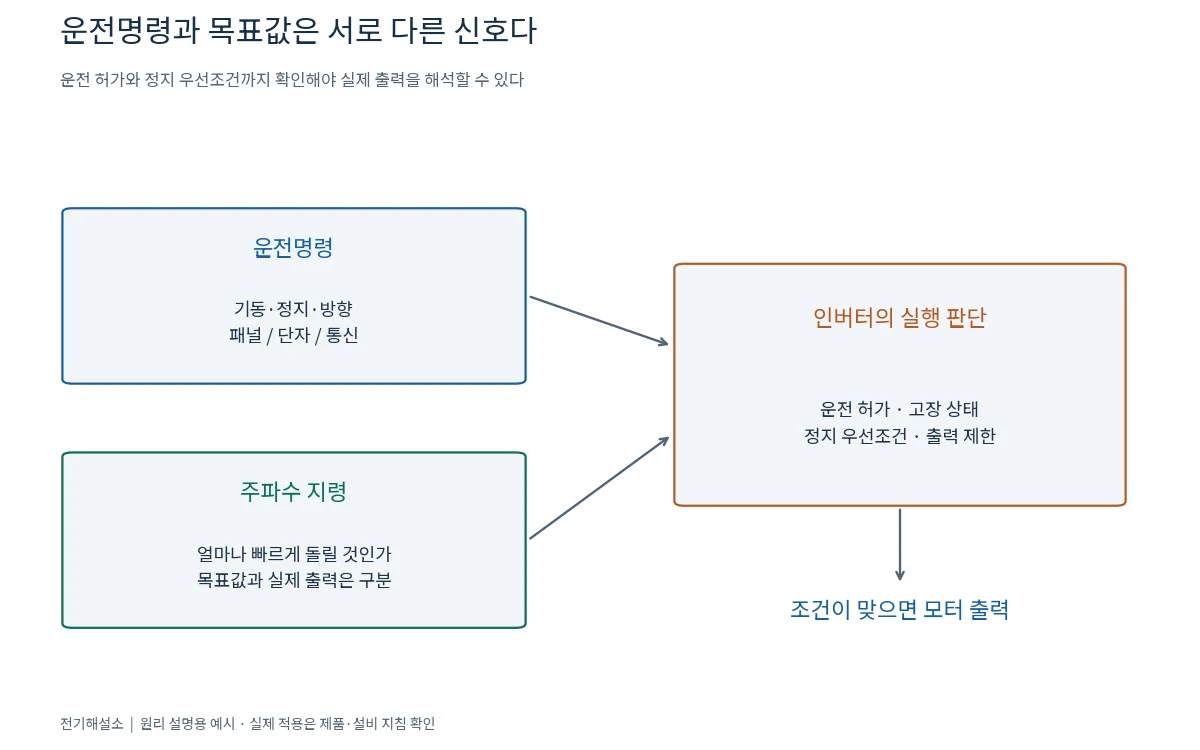

운전명령, 주파수 지령, 운전 허가를 나눈다

운전명령은 기동·정지·회전방향 등을 정한다. 주파수 지령은 목표 출력주파수를 정하며, 속도제어에서는 회전속도 지령을 사용하는 경우도 있다. 운전 허가는 외부 인터록이나 장치 준비 상태처럼 실제 운전이 가능한지를 판단하는 조건이다.

개념적으로는 ‘유효한 운전명령 AND 운전 허가 AND 정지 요구 없음’이 운전 가능 조건이 된다. 이는 이해를 위한 논리식이며 모든 제조사의 내부 회로를 그대로 표현한 것은 아니다. 고장 상태, 안전기능, 제어모드에 따라 추가 조건이 붙는다.

따라서 목표주파수가 40Hz라도 운전명령이 없으면 정지할 수 있다. 운전명령이 있어도 지령이 0이거나 외부 정지 신호가 우선하면 기대한 회전이 나오지 않는다. 0속도에서도 제어모드에 따라 전류나 토크가 존재할 수 있으므로 ‘안 돈다’를 ‘전기가 없다’로 해석해서는 안 된다.

표시된 Hz를 회전속도로 읽기 전에 확인할 것

유도전동기의 동기속도는 ns = 120f / p다. f는 출력 기본파 주파수(Hz), p는 극수다. 4극 모터에 실제로 40Hz가 공급되면 회전자계의 속도는 1,200rpm이다. 모터축 속도는 부하와 슬립에 따라 이보다 낮다.

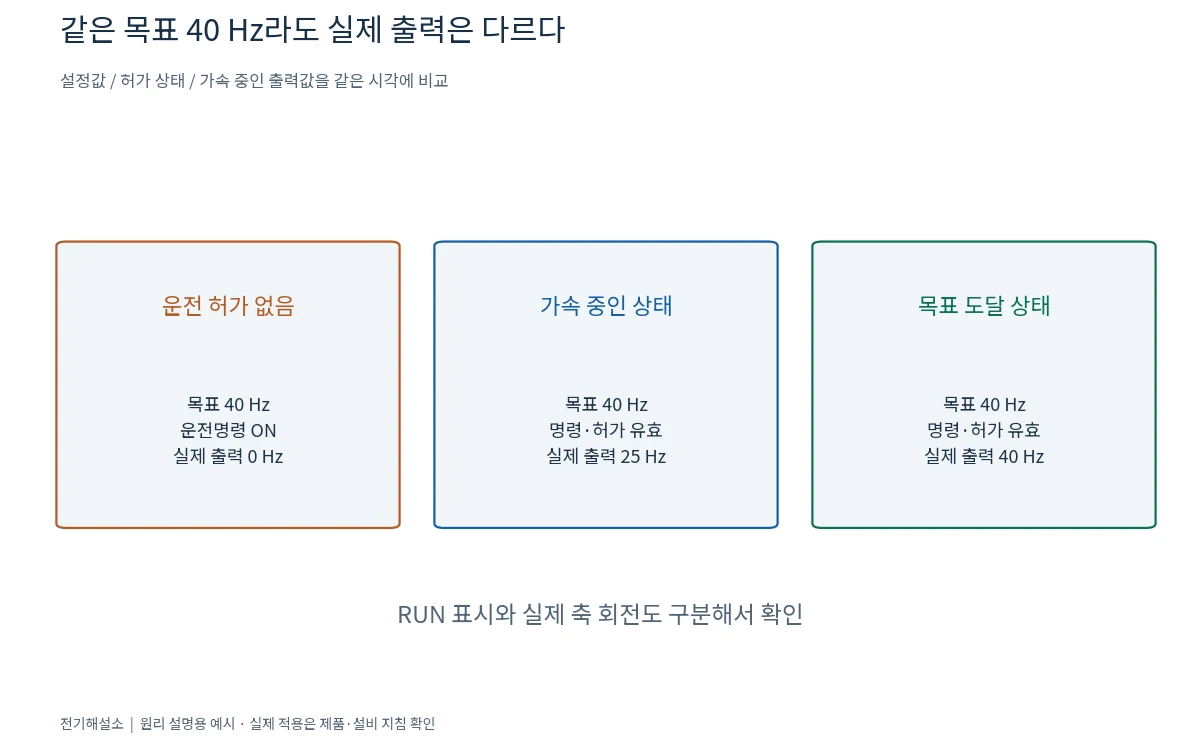

여기서 중요한 말은 ‘실제로 공급되면’이다. 화면의 40Hz가 설정값이면 아직 출력된 값이 아닐 수 있다. 가속 중에는 목표 40Hz와 실제 출력 25Hz가 동시에 존재해도 이상하지 않다. 주파수·토크·출력의 관계는 인버터로 모터 속도를 낮출 때의 변화와 함께 이해하면 좋다.

예를 들어 운전명령이 유효하고 출력이 25Hz에서 더 올라가지 않는다면 지령 출처만 볼 일이 아니다. 인버터 전류제한이나 가속 조건이 출력을 제한할 수도 있다. 목표값, 제한 후 지령, 실제 출력주파수, 전류를 같은 시각에 비교해야 한다.

로컬·원격은 명령의 출처를 고르는 기능이다

로컬은 보통 조작 패널 중심, 원격은 단자대나 통신 중심의 운전을 뜻한다. 다만 로컬을 선택하면 모든 입력이 무조건 무시된다고 단정할 수 없다. 외부 정지나 운전 허가가 여전히 유효한 제품도 있고, 운전명령과 주파수 지령의 출처를 독립적으로 선택하는 제품도 있다.

외부 스위치로 기동하고 속도는 패널에서 정하는 구성도 가능하다. 반대로 기동은 패널, 속도는 아날로그 입력인 구성도 있다. ‘원격 모드’라는 표시 하나보다 현재 활성화된 명령 채널과 지령 채널을 각각 확인하는 편이 정확하다.

통신 운전에서는 제어워드에 운전 요구가 들어왔는지, 통신 지령값이 어떤 단위로 해석되는지도 본다. PLC 화면에 40이라는 숫자가 표시된다고 인버터에 40Hz가 전달된 것은 아니다. 환산비와 데이터 형식, 유효한 통신 상태까지 맞아야 한다.

2선식과 3선식은 명령을 기억하는 방식이 다르다

대표적인 2선식은 접점의 유지 상태로 운전 요구를 전달한다. 3선식은 기동 펄스를 받아 운전을 유지하고 별도의 정지 입력으로 해제하는 방식이다. 다만 레벨 검출, 상태 변화 검출, 전원 복귀 동작은 제품과 설정에 따라 달라진다.

이 차이를 모르고 모터 교체 후나 제어반 정비 후에 접점을 시험하면 버튼을 놓았는데 계속 돌거나, 접점이 켜져 있는데 다시 기동하지 않는 현상을 고장으로 오해할 수 있다. 배선 수만 세기보다 입력 기능 배정과 신호의 유효 상태를 도면·매뉴얼로 대조해야 한다.

입력 상태 확인을 위해 인터록을 임의로 연결하거나 안전기능을 우회하는 것은 점검 방법이 아니다. 정비 중에는 에너지 격리와 재기동 방지를 먼저 확보하고, 운전 시험은 설비가 허용하는 절차 안에서 진행한다.

현장에서는 신호가 끊긴 지점을 찾는다

첫째, 화면에서 보는 값의 이름을 확인한다. 둘째, 현재 활성화된 명령·지령 출처를 확인한다. 셋째, 해당 입력의 모니터값과 실제 유효 상태를 대조한다. 넷째, 운전 허가와 정지·고장 상태를 본다. 마지막으로 출력주파수와 전류, 실제 회전을 비교한다.

출력주파수가 올라가는데 속도가 따라오지 않는다면 제어 신호만의 문제로 보기 어렵다. 기계 구속, 결선, 부하 상태까지 범위를 넓힌다. 목표값에 도달하는 시간이 길 때는 인버터 가속·감속 시간과 제한 동작을 함께 확인한다.

기록은 ‘안 돈다’보다 ‘원격 선택, 통신 운전명령 ON, 지령 40Hz, 운전 허가 OFF, 출력 0Hz’처럼 남기는 것이 유용하다. 신호가 어디까지 전달됐는지 드러나므로 다른 담당자도 같은 조건을 재확인할 수 있다.

증상별로 확인할 신호를 좁히기

다음은 고장을 확정하는 표가 아니라, 이미 확보한 모니터값으로 다음 확인 지점을 정하는 예다. 명령이 도착하지 않은 상황에서 모터 파라미터를 바꾸면 원래 문제에 새로운 변수가 더해진다. 먼저 활성 채널과 신호 전달 여부를 확인한 뒤 출력과 기계 상태로 범위를 옮긴다.

같은 시각의 관찰	우선 확인할 지점	판단의 한계
지령 40Hz, 운전명령 OFF, 출력 0Hz	활성 운전명령 채널과 기동 입력	지령이 있어도 기동 요구가 없으면 정지할 수 있다.
운전명령 ON, 허가 OFF, 출력 0Hz	허가가 빠진 원인과 외부 정지 상태	허가를 강제로 만들어 시험하지 않는다.
지령 40Hz, 출력 25Hz, 전류 한계 도달	제한 상태, 가속 경로와 실제 부하	제한 표시 없이 전류값만으로 확정하지 않는다.
출력주파수 상승, 축 회전 없음	전류·결선·기계 구속과 실제 축 확인	RUN 표시는 축 회전의 증거가 아니다.

통신 운전에서는 송신값과 수신값의 시간도 맞춰야 한다. PLC의 느린 화면 갱신값과 인버터의 현재값을 비교하면 정상적인 변화 중에도 서로 다르게 보인다. 가능하다면 같은 주기의 로그를 확보하고, 통신 제어워드·상태워드와 환산된 지령을 함께 남긴다. 운전 요구가 전달된 뒤 준비 상태가 바뀌었는지까지 드러나야 제어기와 구동기 사이의 문제를 구분할 수 있다.

헷갈리기 쉬운 부분과 정리

RUN 표시는 실제 축 회전을 직접 측정했다는 뜻이 아닐 수 있다. 패널의 정지 버튼도 정비를 위한 전기적 격리 수단이 아니다. 로컬·원격 전환 시 기존 지령과 운전 상태를 어떻게 이어받는지도 제조사마다 다르다.

운전명령은 운전 요구, 주파수 지령은 목표값, 운전 허가는 실행 조건이다. 세 가지를 따로 읽고 마지막에 실제 출력을 확인하면 불필요한 부품 교체와 설정 변경을 줄일 수 있다.
