인버터 DC 링크란 무엇일까? 정류부·콘덴서·인버터부의 역할

인버터는 교류전원을 받아 모터에 원하는 주파수와 전압의 교류를 만들어낸다. 겉으로 보면 AC를 바로 다른 AC로 바꾸는 것처럼 보이지만 일반적인 전압형 인버터 내부에서는 먼저 교류를 직류로 바꾸고 다시 교류로 만드는 과정이 사용된다.

이때 정류부와 인버터부 사이에 존재하는 직류구간을 DC 링크 또는 DC 버스라고 한다.

인버터 내부의 기본 흐름

전원에서 들어온 3상 또는 단상 교류는 정류부를 거쳐 직류로 변환된다. 그 다음 DC 링크 콘덴서가 전압을 평활하고 에너지를 저장한다. 마지막으로 IGBT나 다른 전력반도체가 이 직류전압을 빠르게 스위칭해 모터에 공급할 PWM 교류를 만든다.

즉 기본적인 에너지 흐름은 교류전원 → 정류부 → DC 링크 → 인버터부 → 모터 순서다.

정류부는 무엇을 할까?

일반적인 다이오드 정류기에서는 교류전압의 방향이 바뀌어도 DC 링크에는 같은 극성의 전압이 나타나도록 정류한다. 3상 입력 인버터에서는 6개의 다이오드를 사용하는 6펄스 정류회로가 흔하다.

정류된 전압은 완전히 평평한 직류가 아니라 리플을 포함한다. 그래서 DC 링크 콘덴서가 필요하다.

DC 링크 콘덴서는 왜 큰가?

콘덴서는 전압의 변동을 완화하고 순간적으로 필요한 에너지를 저장한다. 모터부하가 급변하면 인버터부가 순간적으로 많은 에너지를 요구할 수 있는데 DC 링크가 이 변화를 완충한다.

반대로 감속 중에는 모터에서 에너지가 되돌아와 DC 링크 콘덴서에 축적될 수 있다. 이 때문에 DC 링크 전압이 상승한다.

감속할 때 DC 링크 전압이 왜 올라갈까?

인버터가 출력주파수를 낮추면 회전자계의 속도도 낮아진다. 실제 회전자는 관성 때문에 즉시 느려지지 않으므로 모터가 발전영역으로 들어갈 수 있다.

이 과정은 회생제동에서 자세히 볼 수 있다. 모터에서 되돌아온 에너지가 DC 링크에 들어오면 콘덴서 전압이 상승한다.

일반적인 다이오드 정류기형 인버터는 이 에너지를 전원측으로 자유롭게 돌려보내지 못한다. 그래서 제동저항이나 회생형 컨버터가 필요한 경우가 있다.

DC 링크 전압이 너무 낮아지면 어떻게 될까?

입력전원 전압이 낮거나 순간정전이 발생하면 DC 링크 전압도 내려간다. 인버터부는 이 직류전압을 바탕으로 모터전압을 만들기 때문에 DC 링크가 너무 낮으면 원하는 출력전압을 만들 수 없고 저전압 보호가 동작할 수 있다.

DC 링크 전압에는 리플이 존재한다

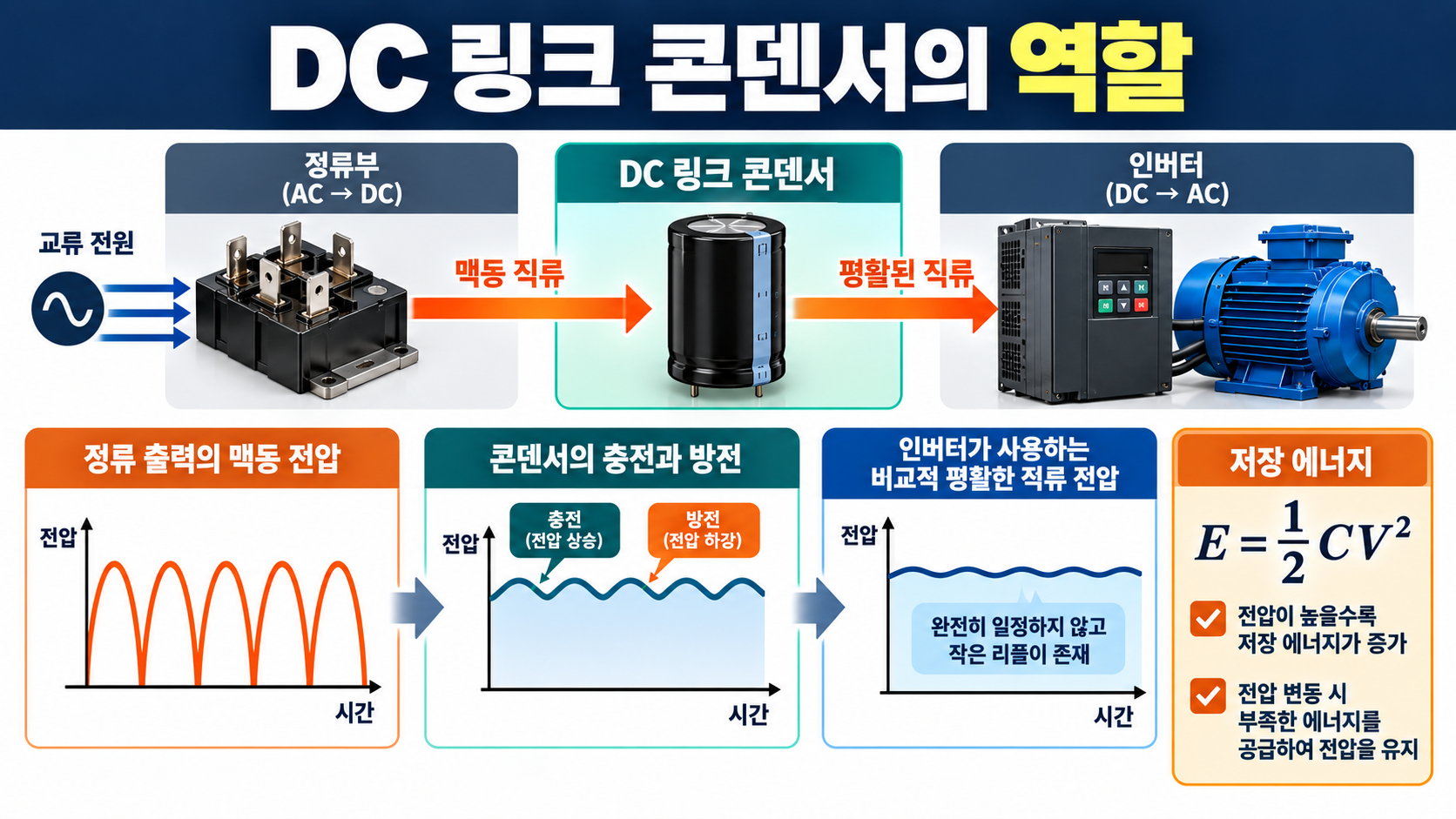

정류기를 통과한 전압은 완벽한 직선 형태의 직류가 아니다. 입력 교류의 주기에 따라 맥동이 남는데 DC 링크 콘덴서가 충전과 방전을 반복하면서 이 리플을 줄인다. 부하전류가 커지거나 콘덴서의 용량이 줄어들면 리플이 더 커질 수 있다. 인버터는 이 DC 전압을 바탕으로 PWM 출력을 만들기 때문에 링크전압의 안정성은 출력전압과 보호동작에 직접 영향을 준다.

전원을 켤 때는 왜 충전저항이 필요할까?

전원이 꺼진 상태의 DC 링크 콘덴서는 처음에는 거의 방전되어 있다. 여기에 전원을 바로 연결하면 순간적으로 매우 큰 충전전류가 흐를 수 있다. 그래서 많은 인버터는 초기 충전저항이나 프리차지 회로를 사용해 콘덴서를 먼저 천천히 충전한 뒤 바이패스 접촉기나 릴레이로 정상회로를 연결한다. 프리차지 회로 이상은 전원투입 불량이나 저전압 알람의 원인이 될 수 있다.

제동초퍼는 DC 링크 전압을 어떻게 낮출까?

감속 중 회생에너지로 DC 링크 전압이 일정 기준 이상 올라가면 제동초퍼가 스위칭해 제동저항으로 전류를 흘린다. 저항은 전기에너지를 열로 바꾸고 DC 링크에 쌓이는 에너지를 줄인다. 제동초퍼가 없는 인버터는 외장 제동유닛이 필요할 수 있고, 회생형 컨버터를 사용하는 시스템은 에너지를 전원측으로 되돌려 보낼 수 있다.

DC 링크 콘덴서 열화는 어떻게 드러날까?

전해콘덴서는 온도와 사용시간, 리플전류의 영향을 받아 점차 열화된다. 용량이 감소하거나 내부저항이 커지면 전압리플과 발열이 증가하고 큰 부하변화에서 링크전압을 안정적으로 유지하기 어려워질 수 있다. 외관만으로 상태를 정확히 판단하기 어려운 경우가 많으므로 사용연수와 주변온도, 제조사 수명진단 기능과 정비주기를 함께 보는 것이 좋다.

DC 링크를 에너지 저장량으로 이해하기

콘덴서에 저장되는 에너지는 개념적으로 E = 1/2 C V²로 나타낼 수 있다. 여기서 C는 정전용량, V는 DC 링크 전압이다. 같은 콘덴서라면 전압이 높아질수록 저장에너지는 전압의 제곱에 따라 증가한다. 그래서 감속 중 비교적 짧은 시간에 회생에너지가 들어와도 링크 전압이 빠르게 상승할 수 있다.

예를 들어 전압이 400V에서 440V로 올라가면 전압은 10% 증가하지만 저장에너지의 비율은 440²/400² = 1.21이다. 절대 에너지량은 콘덴서 용량을 알아야 계산할 수 있고 실제 운전 중에는 인버터와 다른 회로가 동시에 에너지를 주고받으므로 이 숫자는 원리 설명용이다.

입력전원이 순간적으로 떨어질 때는 반대로 콘덴서가 저장한 에너지를 내어주며 전압이 낮아진다. 버틸 수 있는 시간은 정전용량뿐 아니라 그 순간 모터가 소비하는 전력에 따라 크게 달라진다.

전원을 끈 뒤에도 위험한 이유

인버터의 표시창이 꺼졌다고 DC 링크가 곧바로 0V가 되는 것은 아니다. 콘덴서에 남은 전압은 방전회로와 장치 상태에 따라 일정 시간 유지될 수 있다. 점검자는 해당 모델의 지정된 대기시간을 지키고 적합한 계측기로 정해진 측정점의 잔류전압을 확인해야 한다.

과전압·저전압 트립을 분석할 때는 전원측 전압만 한 번 재고 끝내지 않는다. 트립 순간의 DC 링크 전압, 감속지령, 부하상태, 입력전압 기록을 함께 보면 전원이 부족한 문제와 회생에너지가 과도하게 들어오는 문제를 구분하기 쉽다.

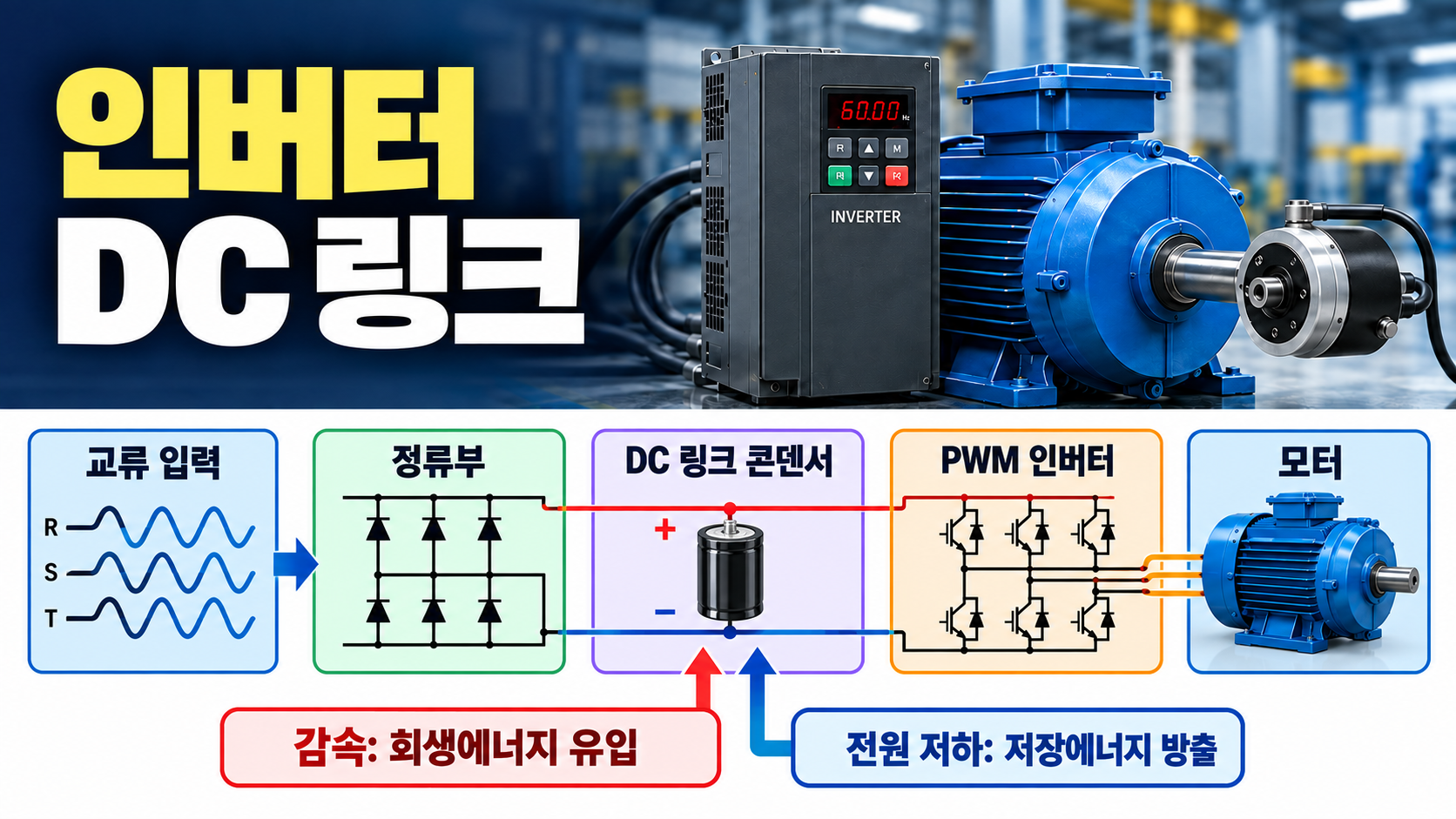

그림은 AC 입력부터 정류부, DC 링크, PWM 인버터부로 이어지는 기본 에너지 경로다. 제동초퍼나 회생형 컨버터는 설계에 따라 여기에 추가되는 장치이며 모든 인버터에 동일하게 들어 있는 것은 아니다.

콘덴서가 받아들일 수 있는 추가 에너지는 얼마나 될까?

설명용으로 C=2mF인 DC 링크가 540V에서 600V까지 올라가는 경우를 계산해 보자. 저장에너지 차이는 ΔE=½C(V₂²−V₁²)=0.001×(600²−540²)=68.4J다. 이미 저장된 에너지 전체가 아니라 두 전압 사이에 추가로 들어갈 수 있는 에너지를 비교한 값이다. 600V는 임의의 계산값이며 어떤 인버터의 과전압 임계값으로 제시한 것이 아니다.

다른 곳으로 에너지가 빠져나가지 않고 순수하게 1kW가 추가 유입된다는 단순 가정에서는 68.4J/1,000W=0.0684초다. 작은 콘덴서 전압 여유만으로 큰 관성부하의 회생에너지를 장시간 받아들일 수 없다는 의미다. 실제 운전에서는 제동회로, 모터 손실, 전압 제어와 순간 부하가 함께 작용하므로 이 시간이 실제 트립 시간을 예측하지는 않는다.

리플 증가와 콘덴서 불량을 바로 같은 것으로 보지 않는다

일정한 전류가 짧은 시간 콘덴서를 방전시키는 모델에서는 ΔV≈IΔt/C다. 같은 전류와 방전시간에서 용량이 줄면 전압 변동이 커진다. 다만 실제 정류기의 충전시간과 입력 임피던스가 함께 바뀌므로 한 번의 리플 측정만으로 용량 감소를 확정할 수 없다.

3상 6펄스 정류의 대표적인 정류 맥동은 입력주파수의 6배이고 단상 전파정류는 2배다. DC 링크에는 이 밖에 PWM과 부하변동의 영향도 나타난다. 입력 결상이나 전원 불균형, 느슨한 접속과 부하 변화도 확인해야 한다. 전압 이력과 발생 운전구간을 모아 제조사의 정비 기준으로 좁혀 가며, 고전압 내부 측정은 지정된 절차와 계측 조건을 갖춘 담당자가 수행한다.

마무리

DC 링크는 인버터의 정류부와 인버터부를 연결하는 에너지 저장·완충 구간이다. 정류부에서 만든 직류를 콘덴서가 안정시키고, 인버터부는 이 전압을 PWM으로 스위칭해 모터에 원하는 교류를 공급한다.

가속과 감속, 입력전압 변화, 회생에너지가 모두 DC 링크 상태에 영향을 줄 수 있기 때문에 인버터의 과전압과 저전압 트립을 이해하려면 먼저 DC 링크의 역할을 알아야 한다.
