인버터 감속정지·자유정지·직류제동은 어떻게 다를까?

정지 버튼을 눌렀을 때 어떤 모터는 서서히 속도를 줄이고, 어떤 모터는 한참 동안 관성으로 돈다. 둘 다 정상적인 설정일 수 있다. 인버터의 정지 방식은 회전 중인 에너지를 어떻게 줄일지, 모터에 어떤 전류를 흘릴지를 결정하기 때문이다.

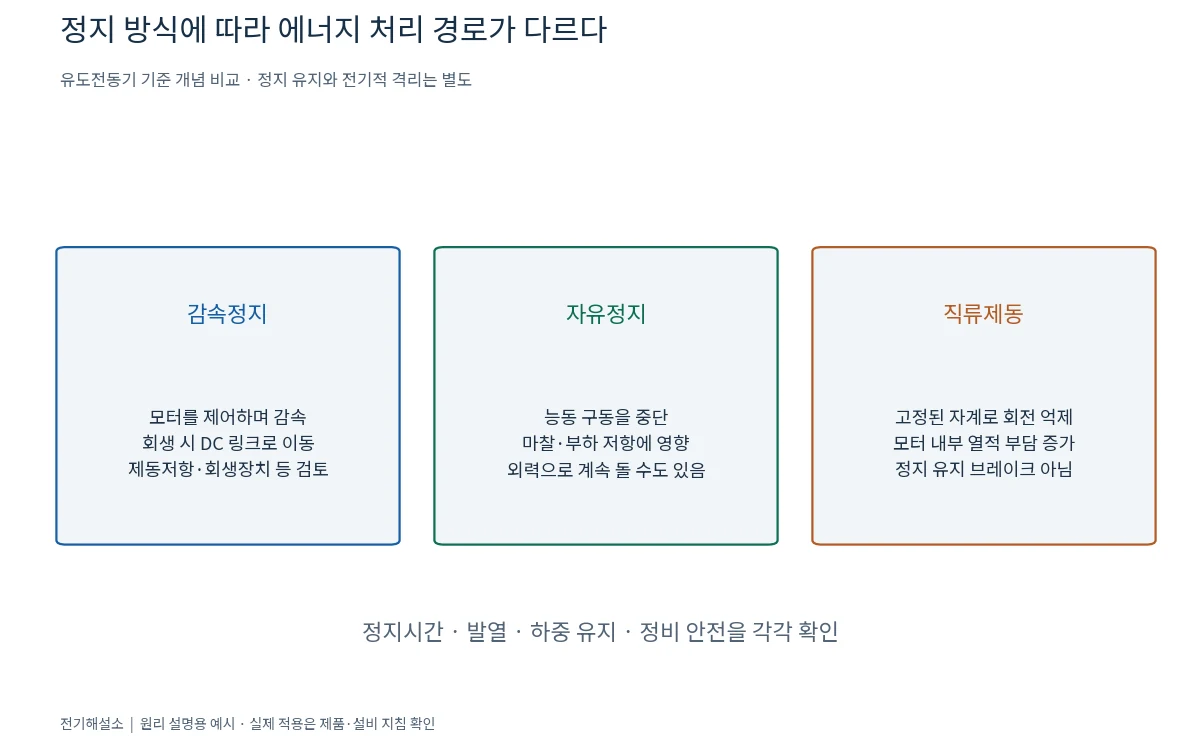

이 글은 일반적인 유도전동기의 감속정지, 자유정지, 직류제동을 비교한다. 영구자석 모터나 특수 부하에서는 지원 기능과 조건이 다를 수 있다. 일상 운전의 정지 방식과 설비의 안전 정지 설계도 구분해서 읽어야 한다.

멈추려면 회전에너지가 줄어들어야 한다

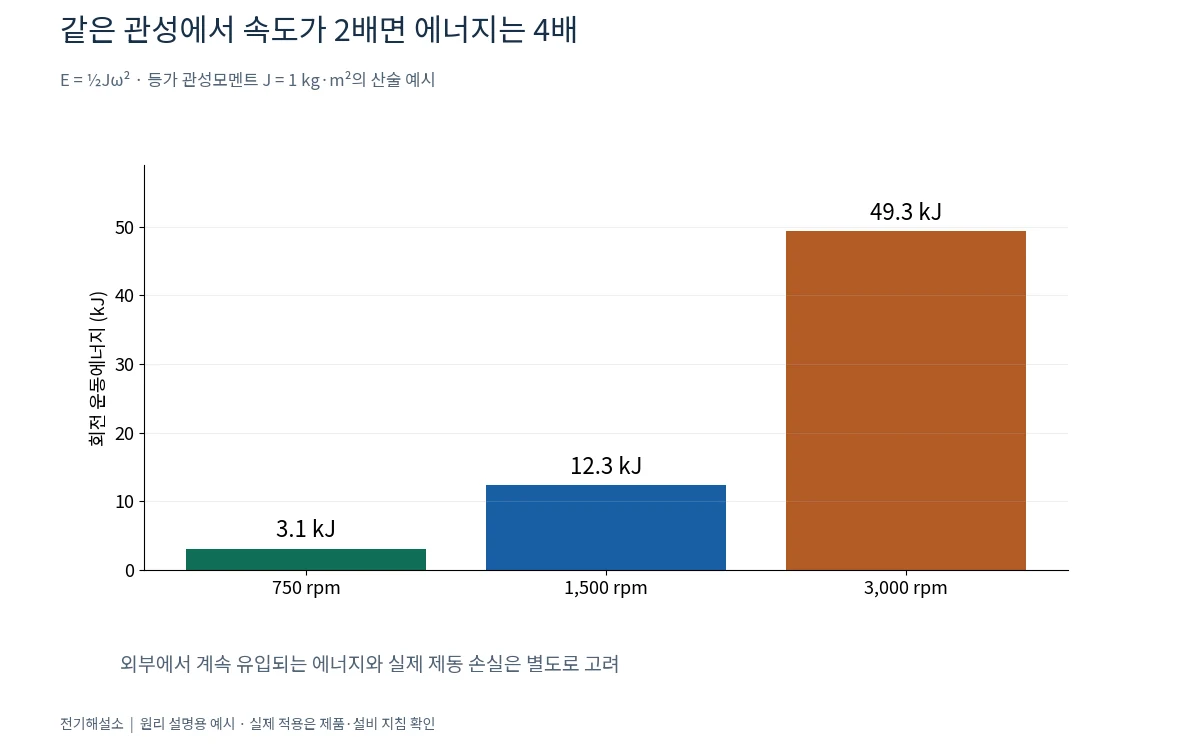

관성모멘트가 J인 회전체의 운동에너지는 E = ½Jω²다. ω는 각속도(rad/s)이며 ω = 2πn / 60으로 환산한다. 같은 관성에서 속도가 두 배가 되면 운동에너지는 네 배가 된다.

J = 1kg·m²인 등가 회전체가 1,500rpm으로 돌면 에너지는 약 12.3kJ다. 이를 5초에 줄인다면 운동에너지 감소만으로 계산한 평균값은 약 2.47kW다. 실제 장치에서는 마찰과 부하의 저항, 전기적 손실, 외부에서 들어오는 에너지를 함께 고려해야 한다.

특히 내려가는 하중이나 외부 흐름이 돌리는 팬은 감속 중에도 기계에너지가 계속 들어올 수 있다. 정지 전의 회전에너지만으로 제동 설비를 선정하면 부족할 수 있다. 모터가 에너지를 전기 쪽으로 넘기는 과정은 회생제동의 원리와 연결된다.

감속정지는 모터를 제어하면서 속도를 줄인다

감속정지는 설정된 감속 경로에 따라 주파수나 속도 지령을 낮추는 방식이다. 모터가 부하를 끌어가는 상태에서 부하가 모터를 밀어 돌리는 상태로 바뀌면 회생에너지가 DC 링크로 들어갈 수 있다.

인버터 제동저항은 적합한 제동 회로와 함께 이 에너지를 열로 처리하는 수단이다. 전원으로 되돌리는 장치는 별도의 회생 가능한 구성이 필요하다. 모든 인버터가 들어온 에너지를 자동으로 전력계통에 돌려보내는 것은 아니다.

감속시간을 짧게 지정했다고 실제 축이 반드시 그 시간에 정지하는 것은 아니다. 전류 제한, 과전압 억제, 제동 용량과 부하 조건 때문에 시간이 길어지거나 보호가 작동할 수 있다. 인버터 과전압 트립을 확인할 때 정지 방식과 실제 감속 기록을 함께 보는 이유다.

자유정지는 구동을 멈추고 부하에 맡긴다

자유정지는 인버터의 능동적인 구동을 중단해 모터가 관성과 부하의 저항에 따라 움직이게 하는 방식이다. 마찰이 작고 관성이 크면 정지까지 오래 걸릴 수 있다. 외부에서 계속 돌리는 힘이 있으면 예상처럼 멈추지 않을 수도 있다.

이 방식에서는 감속정지와 같은 속도 경로를 적극적으로 만들어 주지 않는다. 따라서 단순히 ‘제동저항이 없으니 자유정지가 무조건 맞다’고 결정할 수 없다. 공정에서 허용하는 정지거리와 시간, 외부 구동력, 브레이크 구성까지 확인해야 한다.

출력 제어를 멈췄다는 사실은 전기적으로 안전하게 격리됐다는 뜻이 아니다. 인버터 내부에는 전압이 남을 수 있고 모터 종류·회전 상태에 따라 단자 전압도 고려해야 한다. 정비에는 별도의 차단·잠금과 잔류전압 확인 절차가 필요하다.

직류제동은 고정된 자계로 회전을 억제한다

유도전동기에 직류를 주입하면 고정자에 공간적으로 정지한 자계가 형성된다. 그 자계 속에서 회전하는 회전자에 전류가 유도되어 회전을 방해하는 토크가 발생한다. 회전에너지의 일부는 모터 내부의 열이 되고, 주입 전류에 의한 고정자 발열도 더해진다.

직류제동은 직류전동기로 운전한다는 뜻이 아니다. 회전하는 유도전동기의 속도를 줄이기 위해 자계를 이용하는 방식이다. 주입 전류와 시간, 적용 속도에 제한이 있으므로 강하게 오래 걸수록 좋은 제동이라고 볼 수 없다.

정지에 가까워지면 유도 작용에 의한 제동토크도 달라진다. 직류제동을 축을 확실히 고정하는 유지 브레이크로 사용해서는 안 된다. 하중을 정지 위치에 유지해야 한다면 그 목적에 맞는 기계식 브레이크와 제어·안전 설계가 필요하다.

정지와 정지 상태 유지, 안전 격리는 서로 다르다

감속정지는 움직임을 줄이는 과정, 유지 브레이크는 정지 상태에서 하중을 붙잡는 기능이다. 전기적 격리는 정비자가 접근할 때 위험한 에너지 공급을 차단하는 조치다. 세 가지는 이름이 비슷해 보여도 서로를 대신하지 않는다.

안전 토크 차단(STO) 역시 지원 장치에서 토크 발생을 억제하는 안전기능이지, 전원을 완전히 격리하거나 모든 부하를 즉시 멈추고 붙잡아 주는 기능으로 일반화할 수 없다. 실제 안전 정지 구성은 설비 위험성 평가와 제품의 안전 매뉴얼을 따라야 한다.

평균 제동전력과 순간 제동전력은 다르다

앞의 J=1kg·m², 1,500rpm 예를 일정한 각감속도로 5초에 멈춘다고 하자. 초기 각속도는 약 157rad/s이고 감속도의 크기는 157/5=31.4rad/s²다. 마찰과 외부 부하토크를 생략하면 필요한 제동토크의 크기는 J×감속도=31.4N·m로 일정하다.

그러나 기계적 제동전력의 크기는 P=Tω이므로 시작 순간에는 약 31.4×157=4.93kW이고 정지에 가까워지면 작아진다. 시간 평균은 앞서 계산한 약 2.47kW다. 평균값만으로 순간 처리능력을 판단하면 부족할 수 있고, 순간값만 보고 반복 운전의 열부담을 판단해도 부족하다. 실제 제동저항에 전달되는 전력은 기계 마찰과 모터·인버터 손실 등의 영향을 받는다.

같은 정지를 1분마다 반복하면 관성에너지 12.3kJ를 기준으로 한 주기 평균은 약 205W지만, 제동 구간의 에너지와 순간 전력은 여전히 크다. 따라서 제동초퍼의 허용전류·저항 범위와 저항의 펄스 에너지·연속정격을 각각 확인해야 한다. 이 계산은 원리 비교용이며 제조사의 선정표와 허용 듀티를 대신하지 않는다.

직류제동에서는 열이 주로 모터에 발생하므로 외부 제동저항의 정격을 키운다고 직류제동의 열한계가 해결되지 않는다. 정지 횟수가 증가한 설비는 모터 온도와 휴지시간, 감속정지와 직류제동의 적용 구간을 나누어 기록해야 한다.

현장 점검과 정리

정지시간이 달라졌다면 활성화된 정지 방식, 감속 설정, 제동 회로 상태, 직류제동 설정과 모터 온도, 기계 브레이크 동작을 구분해 기록한다. 동일한 초기속도와 부하에서 비교해야 원인 분석이 가능하다.

감속정지는 제어하며 감속하고, 자유정지는 능동 구동을 중단하며, 직류제동은 모터 내부에서 회전을 억제하는 열적 부담을 만든다. 어느 방식이든 실제 정지시간과 하중 유지, 정비 안전을 각각 검증해야 한다.
