열동형 과부하계전기는 어떻게 모터를 보호할까?

　모터가 무거운 부하를 오래 끌면 전류가 증가하고 권선의 열 부담이 커진다. 열동형 과부하계전기는 이 전류에 의한 열을 이용해 운전을 멈추도록 만든다. 외형이 작은 스위치 같아도 전류 크기와 지속시간을 함께 반영하는 장치다. 그러나 모터 온도를 직접 재는 장치는 아니며, 단락전류를 차단하는 차단기와도 역할이 다르다.

바이메탈은 온도에 따라 휘어진다

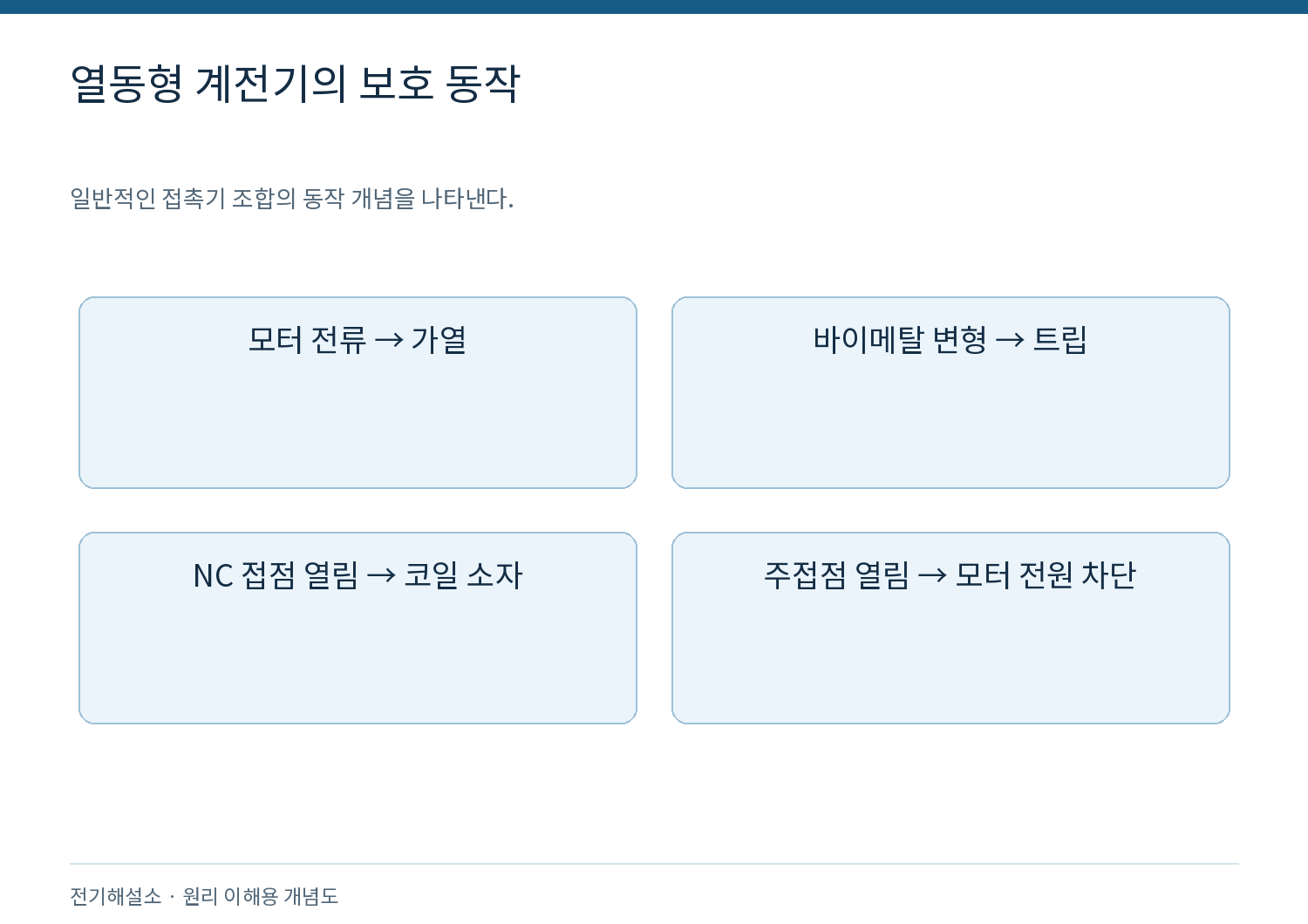

　열동형 계전기는 서로 열팽창 특성이 다른 금속을 붙인 바이메탈을 이용한다. 전류가 흐르며 발생한 열로 바이메탈이 변형되고, 일정 조건에 도달하면 트립 기구를 움직인다. 직접 가열과 간접 가열 등 구체적인 구조는 제품에 따라 다르지만 전류로 생긴 열을 기계적 변위로 바꾼다는 관계가 핵심이다.

　모터 전류가 지나가는 세 경로와 제어용 보조접점은 구분한다. 흔한 구성에서는 트립 시 NC 제어접점이 열려 접촉기 코일을 소자시키고, 접촉기의 주접점이 모터 전원을 끊는다. 과부하계전기 자체의 작은 제어접점으로 모터 전류를 직접 끊는 것은 아니다. 제품 도면에서 전류 경로와 트립 접점을 따로 읽어야 한다.

전류와 시간은 함께 영향을 준다

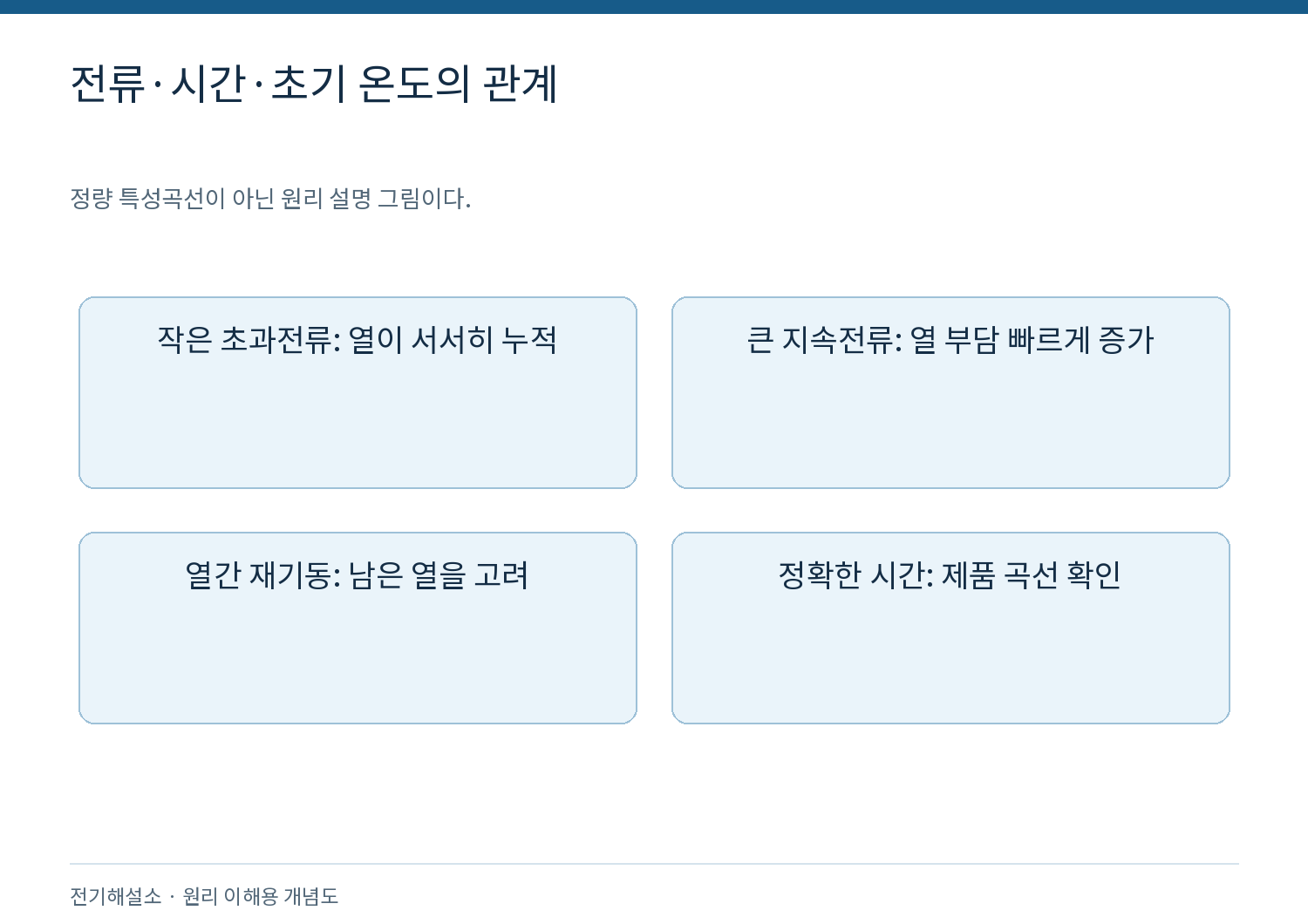

　저항 발열은 P=I²R로 나타낼 수 있다. 저항이 같다고 가정하면 설정전류의 1.2배에서 발열은 1.44배, 1.5배에서는 2.25배가 된다. 전류가 높을수록 바이메탈에 열이 더 빠르게 쌓일 수 있어 트립시간이 짧아지는 경향이 있다. 단순히 ‘몇 A를 넘으면 즉시 떨어진다’는 방식으로 이해하면 실제 동작과 맞지 않는다.

　다만 발열 배수와 트립시간은 같은 숫자로 환산할 수 없다. 열이 주변으로 빠져나가는 정도, 기구의 동작점, 주위온도와 초기 상태가 영향을 준다. 설정전류를 조금 넘었을 때의 동작과 기동 중 큰 전류가 잠시 흐를 때의 동작은 제품의 시간-전류 특성곡선으로 확인해야 한다.

정상 기동전류와 지속 과부하를 구분한다

　모터 기동 때는 큰 전류가 흐르지만 정상적으로 가속하면 전류가 줄어든다. 계전기는 이런 짧은 기동 구간을 허용하면서 지속적인 과부하를 보호하도록 선정한다. 유도전동기의 기동전류가 크다는 사실만으로 계전기가 즉시 동작해야 한다고 생각하면 정상 기동을 고장으로 볼 수 있다.

　반대로 기동이 길어져 큰 전류가 계속되면 모터와 계전기에 열이 쌓인다. 브레이크가 풀리지 않거나 부하가 걸려 가속하지 못하는 상황은 정상 기동과 다르다. 계전기가 떨어진다면 설정값을 높이기 전에 기동시간과 실제 가속 여부를 확인한다. 보호가 동작했다는 결과는 운전 조건을 확인할 시작점이다.

트립 클래스는 고정 타이머가 아니다

　클래스 10, 10A와 같은 표시는 지정된 시험 조건에서의 동작 특성을 구분한다. 숫자가 10이라고 운전 시작 후 언제나 10초에 떨어지는 것은 아니다. 실제 전류 배수, 냉간·열간 상태와 적용 기준에 따라 동작시간이 달라진다. 정확한 범위와 시험 조건은 제품의 특성곡선과 설명서에서 확인한다.

　가속이 오래 걸리는 부하에서 느린 클래스가 필요할 수 있지만, 모터가 허용하는 구속시간보다 보호가 늦어져서는 안 된다. 단순히 트립을 줄이려고 클래스를 느리게 바꾸는 것은 적절한 선정이 아니다. 기동을 허용하는 조건과 사고 시 모터를 보호하는 조건을 함께 맞춰야 한다.

뜨거운 상태와 차가운 상태는 다르다

　계전기가 이미 가열된 상태에서 다시 기동하면 냉간 기동보다 열 여유가 적다. 정상운전 전류가 잠시 줄었다고 내부가 즉시 식는 것은 아니다. 반복 기동이 많으면 매번 짧은 기동이라도 열이 누적될 수 있다. 전동기의 연속운전과 반복 기동을 평가할 때 계전기의 초기 상태도 함께 보는 이유다.

　트립 후 바로 재기동했을 때 더 빨리 떨어지는 현상은 열이 남아 있는 상황일 수 있다. 장치를 고장이라고 단정하거나 무조건 교체하기 전에 냉각 시간, 기동 횟수와 실제 부하를 기록한다. 계전기의 복귀 가능 상태와 모터가 안전하게 재기동할 수 있는 상태는 같지 않을 수도 있다.

결상 민감 기능은 제품별로 확인한다

　일부 3극 열동형 과부하계전기는 상별 가열 차이를 이용해 결상에 민감하게 동작하도록 설계된다. 한 상이 끊어지고 다른 상의 전류가 증가하거나 가열이 불균형해지면 트립 기구가 이를 반영할 수 있다. 그러나 모든 제품이 모든 결상 상황을 즉시 검출한다고 가정하면 안 된다.

　전압형 결상계전기와 전류형 검출은 보는 위치와 조건이 다르다. 전류가 흐르지 않는 정지 상태에서는 전류 기반 장치만으로 전원 결상을 미리 판단하는 데 한계가 있다. 제품의 결상 민감성, 동작시간과 설치 방법을 확인한다. 단상 부하에 적용할 때도 제조사가 지정한 통전 구성과 결선법을 따라야 한다.

모터의 실제 온도를 모두 반영하지는 못한다

　모터와 계전기는 서로 다른 위치에 있고 열이 발생하고 식는 조건도 다르다. 모터 팬이 고장났거나 높은 주위온도에서 운전하면 전류가 정격 이내라도 모터 온도가 높아질 수 있다. 열동형 계전기만으로 이런 과열을 모두 보호한다고 보기는 어렵다. 필요한 설비는 권선 온도센서와 별도 보호를 검토한다.

　인버터 전자열 보호도 전류와 운전조건으로 열 부담을 추정하지만 열동형 바이메탈과 같은 구조는 아니다. 인버터 출력에 외부 계전기를 사용하는 경우 PWM 출력 적용 가능 여부와 보호 구성도 확인해야 한다. 직입기동용 조합을 그대로 가져와 모든 인버터 운전에 적용하지 않는다.

트립 접점과 복귀 기능을 확인한다

　계전기에는 트립 상태를 전달하는 NO 접점과 운전을 끊는 NC 접점, 테스트와 리셋 기능이 있을 수 있다. 흔히 보이는 단자 번호가 있더라도 실제 제품 도면을 확인한다. 트립 표시가 있는데 접촉기가 계속 붙는다면 트립 접점이 제어 경로에 올바르게 들어갔는지와 우회 경로가 있는지 살핀다.

　수동 복귀와 자동 복귀는 운전 결과가 다르다. 자동 복귀 후 운전 명령이 유지되어 있으면 설비가 다시 움직일 수 있다. 자동 복귀 기능이 있다는 이유만으로 사용하는 것이 아니라 공정과 재기동 위험을 검토한다. 시험 버튼은 보조접점과 기구의 기능 확인에 도움이 되지만 실제 전류에서의 동작시간까지 모두 검증하는 것은 아니다.

주변 온도 보상에도 적용 범위가 있다

　온도 보상 기능이 있는 제품도 설명서에 정한 주변 조건과 설치 간격을 지켜야 한다. 옆 부품의 열, 밀폐된 제어반과 통풍 불량은 계전기와 모터에 서로 다른 영향을 줄 수 있다. 보상 기능을 모터 냉각 불량까지 해결하는 기능으로 이해하지 않는다.

전류 감시가 없는 냉각 고장도 생각한다

　팬 파손과 통풍구 막힘은 전류를 크게 바꾸지 않고도 모터의 온도를 높일 수 있다. 과부하계전기가 떨어지지 않았다는 사실은 전류 기반 보호가 판단한 결과일 뿐 실제 냉각 상태의 정상 증거가 아니다. 점검에서는 모터 온도와 냉각 상태를 별도로 확인한다.

보호를 확인하는 현장 기록

　계전기 모델, 조정 범위와 설정값, 모터 명판전류, 설치 위치와 기동시간을 기록한다. 트립 당시 상별 전류와 운전시간, 주위온도와 반복 기동 횟수도 남긴다. 전동기 과부하와 구속상태를 구분할 수 있는 속도와 가속 기록이 있으면 원인 판단에 도움이 된다.

　열동형 과부하계전기는 전류가 만드는 열을 이용해 접촉기를 떨어뜨리는 보호장치다. 핵심은 전류와 시간이 함께 작용한다는 점, 실제 모터 온도를 직접 측정하지 않는다는 점, 단락보호는 별도 장치와 협조해야 한다는 점이다. 이 세 가지를 구분해야 트립을 없애는 조정 대신 모터를 보호하는 점검을 할 수 있다.
